Металл шатырларға арналған үшбұрышты күн монтаждау жүйесі

Topfencesolar ұсынған металл шатырларға арналған үшбұрышты күн монтаждау жүйесі жылуды реттеу және күн энергиясын өндіру жылдамдығының жоғары тиімділігі үшін жоғары монтаждауды қарастырады.

Құрылымды жобалау

Қолдану сайттары:

Тұрғын үй шатырлары

Коммерциялық ғимараттар

Зауыт шатырлары

Ауыл шаруашылығына арналған күннен қорғайтын баспаналар

Шатыр түрлері:

Түсті болат плитка, гофрленген металл шатыр және т.б.

Тегіс шатыр, басқа монтаждау жүйелері бар плитка төбелері.

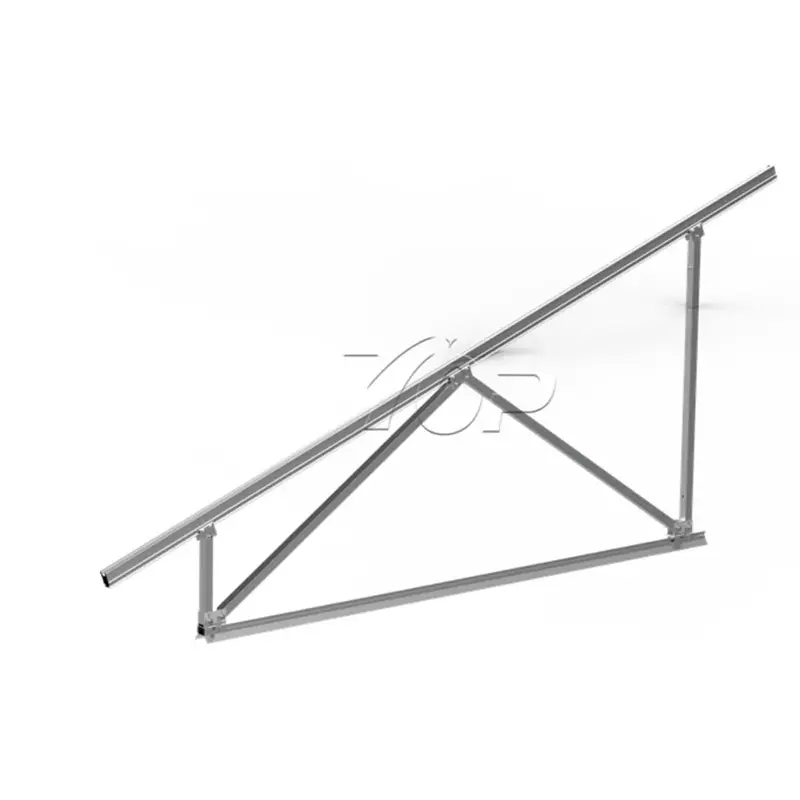

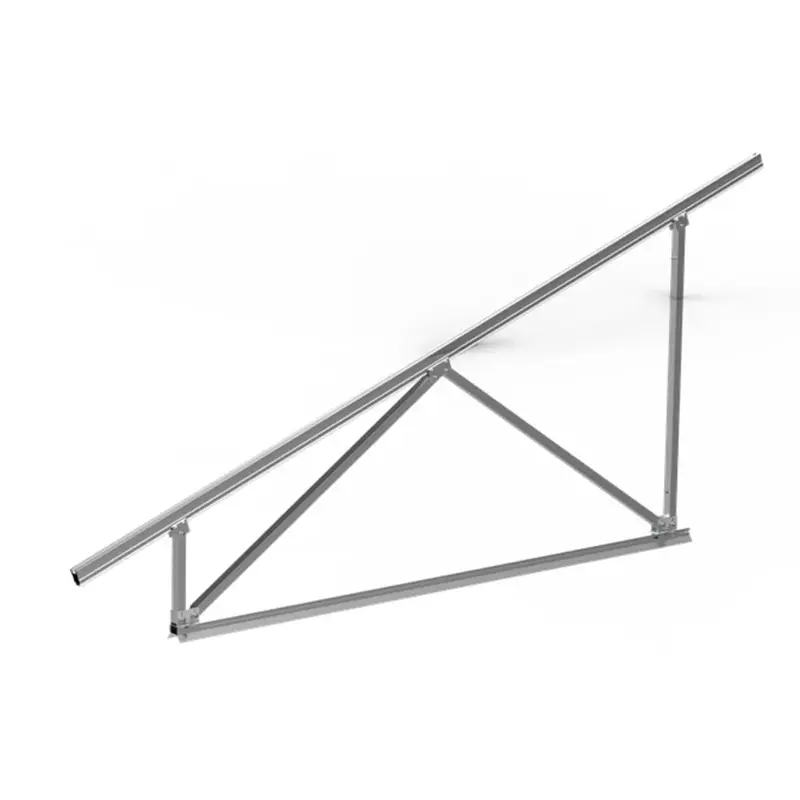

Бір жинақтың конструкциясын монтаждау.

Бұл құрылым негізі металл шатырға, монтаждау үшін арнайы жобалық негізден төменірек монтаждау болуы мүмкін.

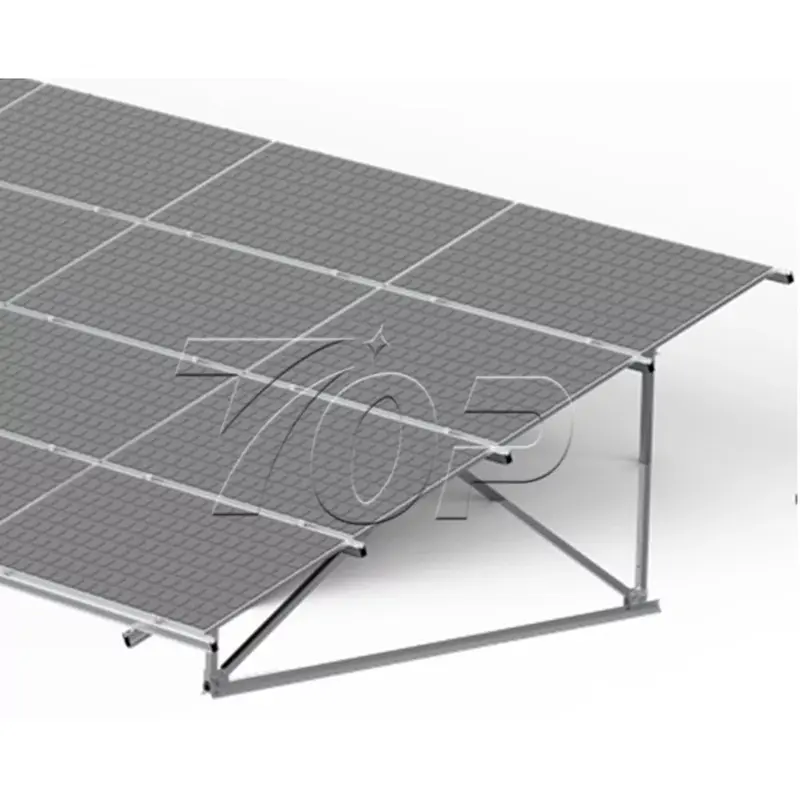

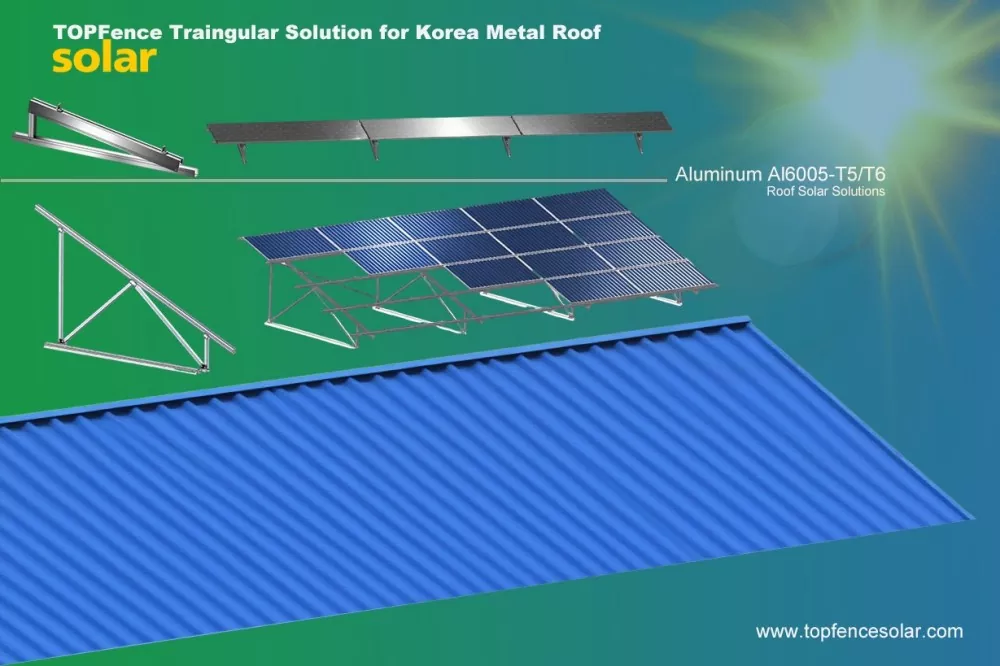

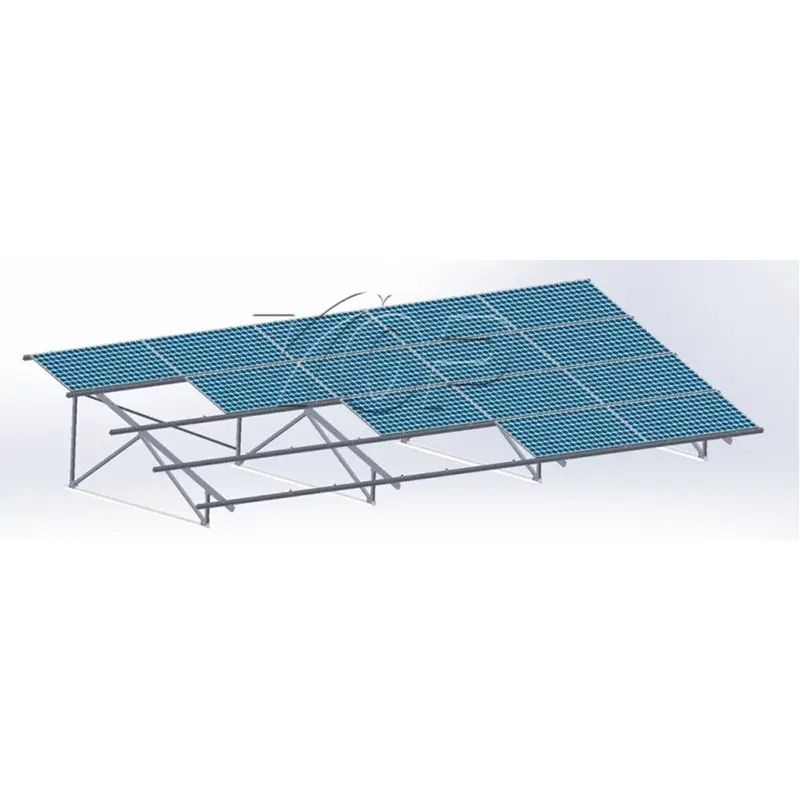

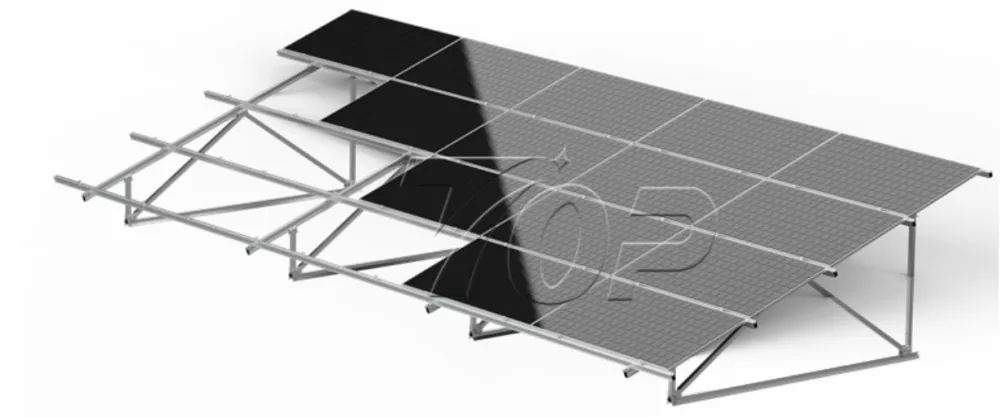

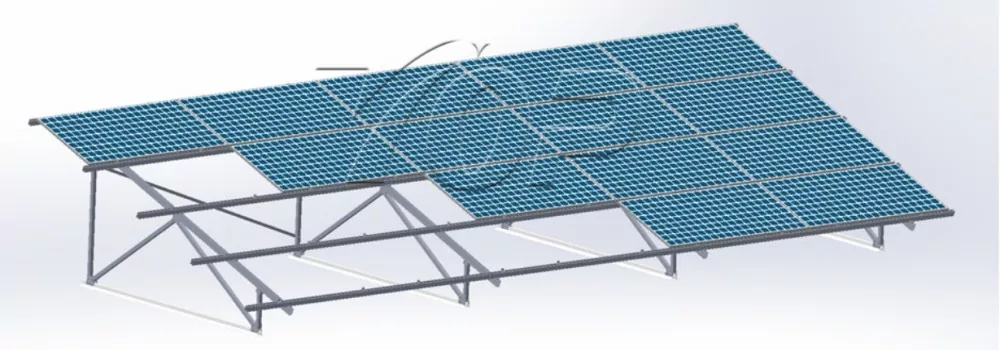

Металл шатырларға арналған толық үшбұрышты күн монтаждау жүйесі:

Құрылым материалы және параметрі:

Жеңіл анодталған алюминий, коды: Al6005-T5/T6

Түсі: күміс

Анодизация: ≥10μm

Жел жүктемесі: Макс. 60 м/с дейін

Қардың түсуі: Макс. 1,4 КН/М дейін

Бұл қолданбаның мүмкіндіктері:

-Бұрғылауға болмайды, шатырларға енбейді

-Модульдік дизайн, алдын ала құрастыру жөнелту, жылдам орнату және орнату құны мен уақытын азайту.

-Тайфун мен желге төзімділік қолайсыз ауа райы жағдайында өте маңызды

- Кореялық күн панельдерімен үйлесімді

- Коррозияға қарсы жабын: мырышталған болат (жерге арналған), анодталған алюминий және т.б.

Неліктен металл шатырлар үшін үшбұрышты күн монтаждау жүйесін пайдалану керек?

Анықтама: Корея аймағындағы металл шатыр жазда өте ыстық болады (кейбір аймақтарда 60°C-тан жоғары болуы мүмкін),

Күн панелі туралы білім:

Күн батареясының модульдеріндегі температураның әрбір 1°C жоғарылауы үшін,

тиімділігі шамамен 0,4%-дан 0,5%-ға дейін төмендейді.

Topfencesolar шешімі:

Көтерілген құрылым күн панельдерінің астында ауа айналымы қабатын сақтайды.

Бұл панельдердің температурасын төмендету үшін табиғи конвекцияны жақсы пайдаланады.

Инженерлердің зерттеуіне сәйкес, Topfencesolar өндірілген жоғары құрылым электр энергиясын өндіруді 5% -дан 10% -ға дейін арттырады.

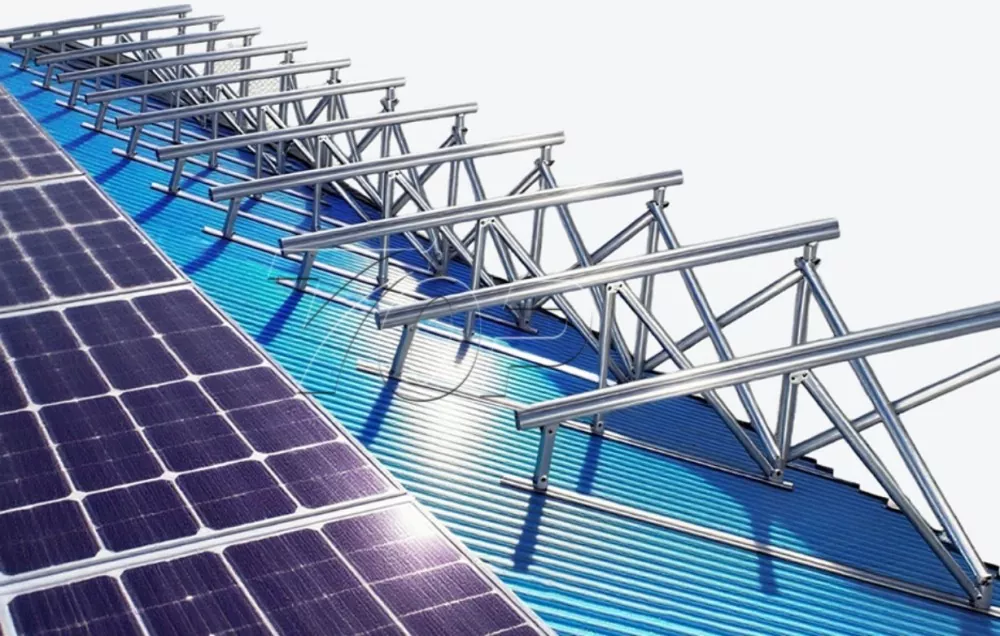

Көбірек күн штативті металл шатырды орнату жүйесі төменде көрсетілгендей еңіс шатырларда жасалған.
