Жоғары сапалы және ұзаққа созылатын күн панельдерінің төбесіндегі қондырғыларды жеткізуші

Topfencesolar ҒЗТКЖ және күн панельдерінің шатырын орнату жүйелерін жобалауда жетекші болып табылады. Біз кәсіби түрде бір реттік күн шешімдерін ұсынамыз. Біздің жүйелеріміз кіредіТегіс шатырға күн панелін орнату, Металл шатырды орнату жүйесі, Жерге күн монтаждау жүйесі, автотұрақ күн жүйесі, BIPV күн төбесі жүйесі және агроволтаикалық күн жүйесі.

Күн электр станциясын тікелей қолданыстағы ғимараттардың төбесінде салу және қосымша жерді алудың қажеті жоқ. Бұл қазіргі уақытта қалалық энергияны түрлендірудің танымал шешімі. Шатырдың күн жүйесі күн құрылымдарын және шатырды толық және біріктірілген құрылымдарды жақсы үйлестіреді.

Күн батареяларымен қандай шатырларды орнатуға болады?

Шатыр категориясы:

Төбесі плитка	Металл шатыр	Асфальт төбесі	Бетон төбесі

Металл шатырлар, мысалы, тік тігіс төбесі, гофр тақтасы және т.б.

Ағаш арқалығы бар төбенің түбі плитка

Тегіс немесе тегіс асфальт төбесі

Цементтеу типті бетон төбесі

Басқа санаттар…

1. Металл шатыр үшін шатырдың өлшемін өлшеңіз. Жүйе төменде көрсетілген төбе өлшемі бойынша бар мәліметтер негізінде жасалған.

2. Topfencesolar инженерлер тобы сәйкесінше шатырларға арналған ең жақсы шешімге сәйкес келеді.

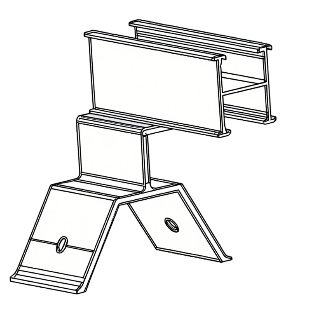

а. Оңтайландырылған H рельстері бар шатыр қысқыштарын таңдайтын металл шатыр, оңай және жылдам орнату.

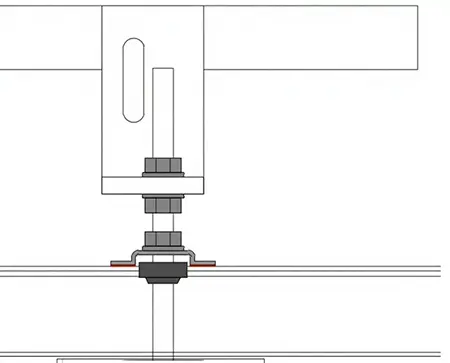

б. Гофрленген металл шатырға арналған болттар жүйесі бар L-футтары.

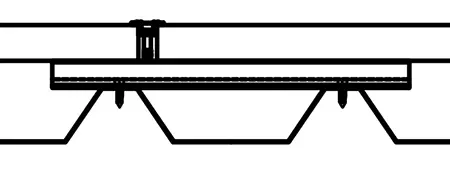

в. Mini Rail жүйесі жүк салмағын ең аз ету үшін құрылымды оңтайландырды.

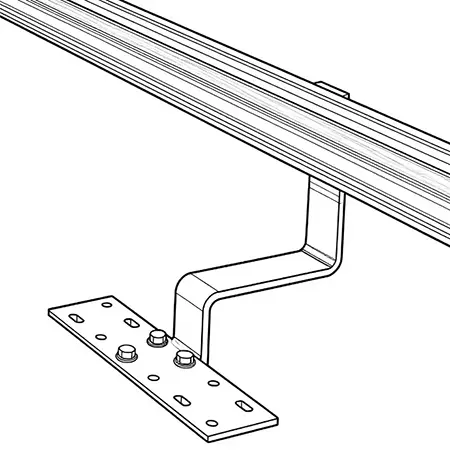

г. Плиткалық төбелер, біз шатыр ілмектерін / екі басты болттарды + рельс жүйесін таңдай аламыз.

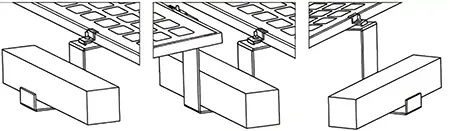

e. Тегіс шатыр негізінен балласт жүйесін немесе штатив дизайнын қолданды.

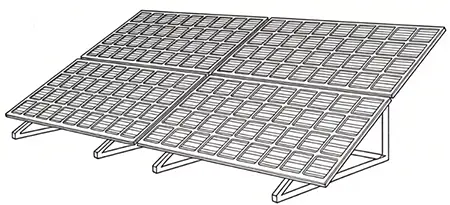

f. Штатив құрылымы әртүрлі бұрыштарды қанағаттандыра алады және тегіс немесе тік шатырларда күн энергиясын жақсырақ өндіру үшін жоғары теңшеуге болады.

Қосымша шешімдер сұраймызбізбен хабарласыңы, біз сіздің шатырыңызға қатысты шешімдерді береміз.

Төбенің монтаждау құрылымын жобалау факторлары:

Дизайн жүктемесі

Элементтер	Параметр (ақпарат мысалы төменде)
Панельдің өлшемі	2278113430
Панельдің салмағы	30 кг
Панельдің бағдары	Тік немесе ландшафт
Панель саны/ жиынтыққа	1 × 2 = 2 дана
Еңкейту бұрышы	11°
Аймақтық жел жылдамдығы	72 м/с （3с екпін жылдамдығы）
Жердегі қар жүктемелері	0 Кпа
Жер бедері санаты	3
Максималды биіктік	10 м
Орнату сайты	Төбесі
Аймақтар	C
Дизайн стандарты	AS/NZS 1170 (мысал)

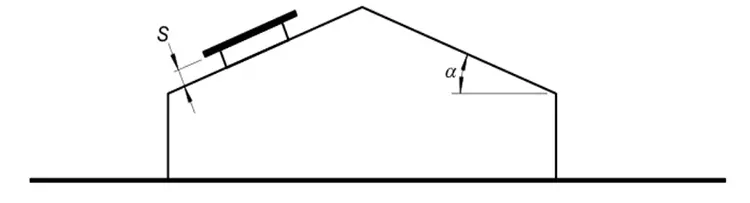

α= 11 ° болса
Қашан,	θ = °, оң	= 0,600
Қашан,	θ = 0 °, теріс	= -1,400

Құрылымның кернеуін есептеу

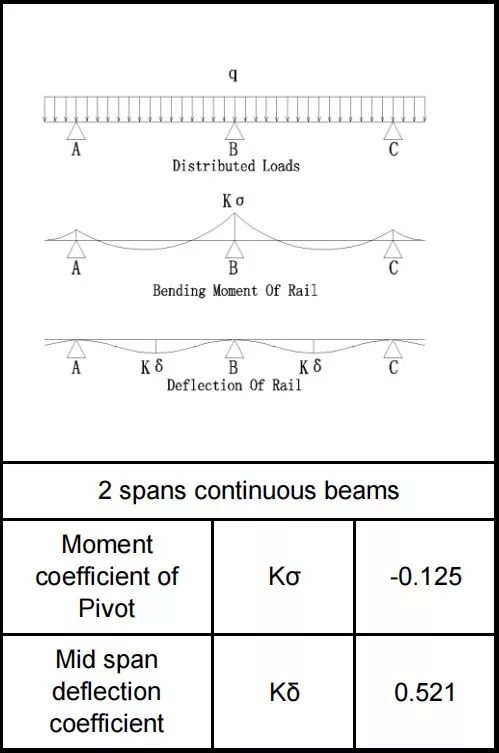

Бір рельстің жүк енінің эскиздік картасы

Кеңістігі L=1,050м

Консоль Ls=0,200м

Аралықтар саны n=2

Көлбеу бұрышы θ=11°

Жүктелген рельстердің ені B=0,759м

Жүктеме комбинациялары

Теміржолдың жүк комбинациялары
		X Asix -Qx(N/m)	Y Asix-Qy(N/m)
Жүктеу	Тұрақты жүктеме-G	17.49	89.97
	Жел жүктемесі-W1	0	718.39
	Жоғары жел жүктемесі-W2	0	-1676,24
	Қар жүктемесі-S	0.00	0.00
Жүктеме комбинациялары	1,35 Г	23.61	121.46
	1,2G+0,6S	20.99	107.96
	1,2G+W1	20.99	826.35
	0,9G+W2	15.74	-1595,27

Қауіпсіз төбенің күн панелі құрылымының дизайны ұзақ мерзімді пайдалану құрылымын қолдау үшін қауіпсіз санау жағдайында жасалуы керек.

Біздің құрылымның қызмет ету мерзімі ≥ 25 жыл

Кепілдік – 10 жыл.

View as

Күн үшбұрышының балласты жалпақ шатырға орнату жүйесі

Кәсіби өндіруші ретінде біз сізге жоғары сапалы Күн үшбұрышының балласты тегіс шатырды орнату жүйесін ұсынғымыз келеді. Тегіс шатырды орнату жүйесі кірмейтін дизайнымен әртүрлі тегіс шатыр күн панелін орнатуға арналған. Topfencesolar бұл балластпен қорғалған жүйені жобалаған, шатырдың ену қажеттілігін болдырмайды және шатырда су ағып кету қаупін жояды. Бұл Еуропада, Солтүстік Америкада, MENA және APAC аймақтарында жақсы дәлелденген және әйгілі түрде қолданылатын коммерциялық және өнеркәсіптік тегіс шатырды қолдану үшін тамаша шешім. .
Бренд:Topfencesolar
Өнім материалы:Al6005-T5
Өнім функциясы:Шатырдың күн сәулесі үшін балласт үлгісін орнату
Қызмет мерзімі:≥25 жас

Қосымша көру >> Сұрау жіберу >>

Балласты жалпақ төбеге күн батареясын орнату жүйесі

Кәсіби өндіруші ретінде, Topfencesolar компаниясының Ballast Flat Roof Күн монтаждау жүйесі құрылыс ережелерін сақтай отырып, желдің жоғары жылдамдығы мен қалың қарды ескере отырып жасалған.
Topfencesolar Engineer командасы шатырдың құрылымына негізделген идеалды балласт жүйесін әзірлеп жатыр, бұл құрылымның жүктемесін дәл есептейді. Біз сіздің тегіс шатырыңыз үшін толық қауіпсіздік шешімін ұсыну үшін жел жүктемесін, қар жүктемесін есептеуді және өлі жүктемені модельдейтін балласт құрылымын күшейтуді ұсынамыз.
Бренд атауы:Topfencesolar
Өнім материалы:Алюминий
Өнім функциясы:Балласты қолдау жүйесі
Қызмет мерзімі:≥25 жас

Қосымша көру >> Сұрау жіберу >>

Тегіс төбеге күн сәулесін орнату жинақтары жүйесі

Xiamen Topfencesolar - бұл Қытайдағы күн батареяларын шығаратын жетекші өндірушілердің бірі, біз жоғары сапалы жазық шатырға күн батареясын орнату жинақтары жүйесін жеткіземіз. Кәсіби дизайн және OEM қызметі тұтынушылардың сұраныстарына сәйкес қамтамасыз етілуі мүмкін.
Бренд атауы:Topfencesolar
Өнім материалы:Алюминий Al 6005-T5/ T6, ыстық мырышталған болат
Өнім функциясы:Металл шатырды күн сәулесінен монтаждау
Қызмет мерзімі:≥25 жас

Қосымша көру >> Сұрау жіберу >>

Күн балластын орнату жүйесі

Кәсіби өндіруші ретінде, Topfencesolar шығарған енбейтін Күн балластын орнату жүйесі шатырларға орнатылатын күн панельдері үшін тұрақты және бұрғыланбайтын шешімді қамтамасыз етеді. Бұл күн панельдерін бекіту үшін бетон плиталары немесе балласт науалары сияқты салмақты негіздегі бетон блоктарына жауап береді. Бетон шатырларға ену үшін кеңейту анкерлік болттарды пайдаланудың қажеті жоқ. Жеңілдетілген шешім шатырдың тұтастығын сақтайды және орнату уақытын қысқартады, судың ағып кету қаупін жояды. Күн батареяларын арзан, оңай және жылдам орнату.
Бренд атауы:Topfencesolar
Өнім материалы:Ыстық мырышталған Q235 болат
Өнім функциясы:Металл шатырды күн сәулесінен монтаждау
Модуль бағдары:Ландшафт немесе тік

Қосымша көру >> Сұрау жіберу >>

Плитка төбесіндегі ілмектерді орнату жүйесі

Қытайдан шығарылған Topfencesolar брендті тақтайша шатыр ілмектерін орнату жүйесі, бұл плитка төбесіндегі ілмектерге және қысқыштары бар алюминий рельстерге орнату арқылы күн панельдерін төбе төбесінде қолдауға арналған оңай және жылдам орнату шешімі. Жұмыс орнында дәнекерлеуді қажет етпейді және шатыр құрылымына зақым келтірмейді.
Бренд атауы:Topfencesolar
Өнім материалы:SUS304 болат
Өнім функциясы:Тұрғын үй, коммерциялық немесе өнеркәсіптік плиткалар шатыры
Қызмет мерзімі:20 жыл

Қосымша көру >> Сұрау жіберу >>

Плитка төбесі Күн батареясы

Кәсіби өндіруші ретінде Topfencesolar ғылыми-зерттеу және тәжірибелік-конструкторлық жұмыстарға маманданған және плитка төбесіне арналған тақтайша шатыры үшін күн сәулесін орнату жүйесін өндіруге мамандандырылған. Алюминий материалы жеңіл, коррозияға төзімді және орнату оңай. Алюминий ілгектер тақтайшаның шатырын (ванчжэн) және қауіпсіздікті сақтай алады. Бұл қолданбалар нарығы Германия, Испания, Италия, Нидерланды және т.б. сияқты Еуропаны және Индоенсия, Таиланд, Вьетнам және т.б. сияқты Азия елдерін қамтиды.
Өнім бренді:Topfencesolar
Өнім материалы:Жоғары сапалы алюминий
Өнім функциясы:Төбенің ілгегі рельстерді бекітеді және күн панельдерін қолдайды
Қызмет мерзімі:≥25 жас

Қосымша көру >> Сұрау жіберу >>

Қытайдағы сенімді Күн панельдерінің шатырына арналған қондырғылар өндіруші және жеткізуші ретінде біздің зауытымыз бар. Таңдалған өнімдердің бағалар тізімін алу үшін бізге хабарласыңыз.
