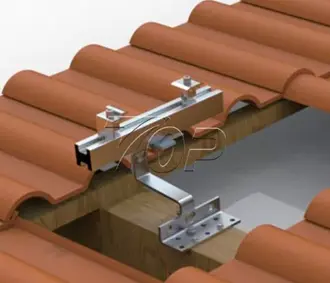

Күн шатырының ілгегі - бұл үшін арнайы жасалған ілмекплиткалы шатыр күн жүйесі.
Орналастыру тақтасы; позициялау пластинасының бір жағына орналастырылған және бір шетінде тіреуіш иілу тақтасы орнатылған доға тәрізді тіреу тақтасы;
Соңы тіреуіш иілу пластинасының сыртына жалғанатын жалғау пластина, ал жалғастырғыш пластинаның бір ұшы тіреу платформасымен қамтамасыз етілген.
Бұл күн панелінің плиткасының шатыр ілгегінің пайдалы әсері мынада: тірек иілу тақтасы мен байланыстырушы пластинаны орнату арқылы доғалық пішінді шектеу тақтасы мен шектеу тістерінің комбинациясы астында қосу тақтасының көлбеу бұрышын реттеуге және бекітуге болады.
Бұрыштарды реттеу арқылы біздің PV шатыр ілмектері әр түрлі плитка төбелеріне бейімделе алады.
Сонымен қатар, ілмектерді орнату фотоэлектрлік жүйенің ең жақсы өнімділігін қамтамасыз ету үшін сайттағы жағдайға және нақты талаптарға сәйкес тірек бұрышын икемді түрде реттей алады.
|
|
|
|

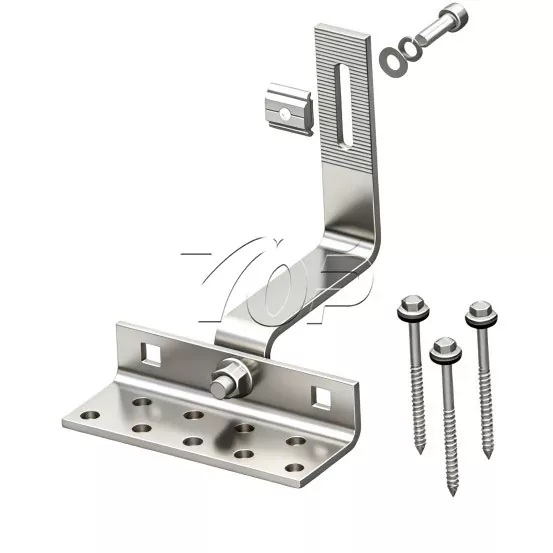

Орналастыру тақтасы, тірек иілу тақтасы және доға тәрізді тіреу тақтасы бірге U-тәрізді ілмек жүйесінің құрылымын құрайды. Тірек платформасы әрқашан орналасу тақтасының және доға тәрізді тірек тақтасының үстінде болуы үшін, осылайша, ілмек жинақтары жүйенің ауырлық центрін тиімді түрде азайтып, оның тұрақтылығы мен қауіпсіздігін арттыра алады.плитка ілгегі күн монтаждау жүйесі.
Материал: SUS304, алюминий және ыстық мырышталған болат.
Беттік өңдеу: Тот баспайтын болат және жоғары сапалы анодтаушы алюминий коррозияға және тоттануға қарсы тамаша өнімділікке ие.

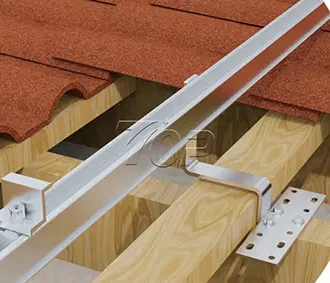

Қолдану жүйесі: ағаш құрылымға орнатылған ілгектер, ілмектерге бекітілген рельстер.
Ілгектің биіктігі: ол белгілі бір биіктікте реттеу үшін реттеледі.
Орнату: жеңіл құрылым, сіз төбеге плитка ілмектерін оңай және жылдам орнатуға болады.
Түсі: болат материалының табиғи түсі, күміс және қара түсті.
|
|
|
|
|
|
|
|
||
