Күн панельдерін орнату рельстерін өндіруші және жеткізуші
Xiamen Topfencesolar брендіКүн панельдерін орнатуға арналған рельстершатыр күн жүйелері үшін пайдаланылады күн панельдерін орнату үшін оңтайландырылған жоғары деңгейлі алюминий материалы.

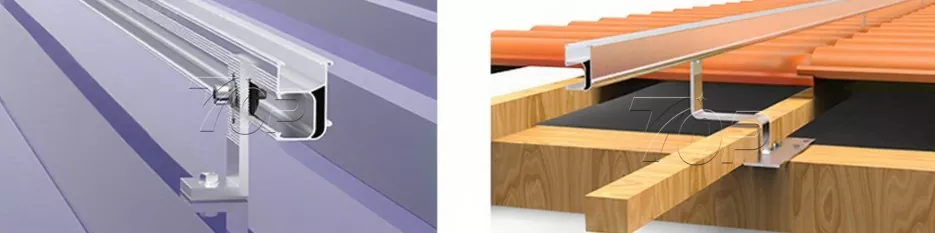

Шатыр түрі күн рельстері:
Алюминий 6005-T5/T6 жоғары беріктікке, тамаша коррозияға төзімділікке және өте жеңіл салмаққа сипаттама болып табылады, төбедегі жүйе сөрелері үшін ең қолайлы материал
TF-RL сериясы B46 рельс | Ұзындығы 4000мм, 4200мм, 4500мм, 4800мм т.б.
Қалыпты өлшемі: 27,3 * 48,3 * 4500 мм
Беттік өңдеу: ≥10μm
Рельстерді орнату жинақтары
Құрылымды жобалау мәліметтері: Мысалы, ең танымал үлгілердің бірі болып табылатын TF-RL-B46 үлгісін алыңыз.
Құрылым өлшемдері:
|
Құрылым қимасының геометриялық параметрлері |
|||||||
|
(1) Теміржол: |
B46 |
Материал: |
AL6005-T6 |
||||
|
σs= 250 |
Н/мм2 |
E= 70000 |
Н/мм2 |
||||
|
Бөлімнің геометриялық параметрлері |
|||||||
|
A(мм2) |
197.0 |
Ip(мм4) |
64335.0 |
||||
|
Ix(мм4) |
43678.0 |
Iy(мм4) |
20657.0 |
||||
|
Zxup(мм3) |
1804.0 |
Zyleft(мм3) |
1703.0 |
||||
|
Zydown(мм3) |
2004.0 |
Zyright(мм3) |
1306.0 |
||||
Салмағы /Метр = Тығыздық ρ(кг/м³) × қима ауданы A(м2) × г(Н/кг)
=2710 x 0,00019696 x 9,8
=5,23 Н/м
B46 алюминий рельсінің химиялық құрамын талдау:
(Сынақ әдісі: GB/T3190-2008, OES)
|
AL6005-T6 химиялық элементтері |
|||
|
Элемент |
6005 ережесі |
Antai алюминий өнімдері (AT6006 -T6) |
Қорытынды |
|
Си |
0,6－0,9 |
0.62 |
Өту |
|
Фе |
≤0,35 |
0.13 |
Өту |
|
Cu |
≤0,10 |
<0,001 |
Өту |
|
Mn |
≤0,10 |
0.003 |
Өту |
|
Mg |
0,40-0,60 |
0.56 |
Өту |
|
Cr |
≤0,35 |
0.001 |
Өту |
|
Zn |
≤0,10 |
0.01 |
Өту |
|
Ти |
≤0,10 |
0.014 |
Өту |
|
Әл |
маржа |
маржа |
Өту |
Созылу сынағы:
Сынақ әдісі : JIS Z 2241-2011
AL6005-T6 механикалық қасиеттері
|
Сынақ элементі |
Үлгі түрі |
Созылу күші (Рм)(Мпа） |
Дәлелдеу күші (R0 .2) (Мпа) |
Сынудан кейінгі ұзару (A50мм)(%) |
|
Нәтиже |
№13B |
295 |
263 |
10 |

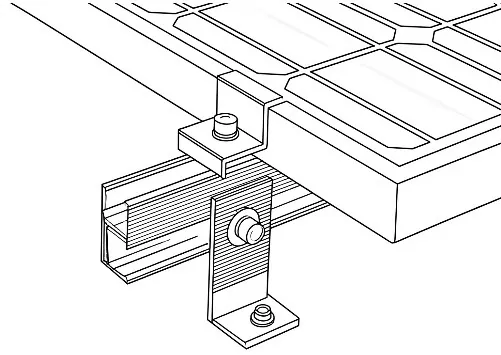

Рельс құрылымын орнату жинағының керек-жарақтары:
|
|
|
|
|
|
Болттардың екі жіптері |
Шатыр ілмектері |
L-фут жинағы |
Ортаңғы қысқыш 1 |
|
|
|
|
|
|
Ортаңғы қысқыш 2 |
Соңғы қысқыш 2 |
Өткізгіш парақ |
Қосымша рельс қолданбалары
- View as
Алюминий күн панелін орнатуға арналған рельс кронштейндері
B45 рельстерін қолдау үшін арқалыққа орнатылған шатыр ілгектерін пайдаланып Қытайдан Xiamen Topfencesolar жасаған алюминий күн панелін орнату рельс кронштейндері. Күн панельдерін ландшафт немесе тік бағытта орналастыру үшін бір ұзын рельстегі рельстердің бөліктерін қосатын рельс қосқыштары. Оның жоғары сенімді өнімділігін Еуропа, Азия, Америка нарықтары жылы қарсы алады.
Бренд атауы:Topfencesolar
Өнім материалы:Алюминий
Өнім функциясы:Күн панелін орнатуға арналған рельстер
Қызмет мерзімі:≥25 жас
Бренд атауы:Topfencesolar
Өнім материалы:Алюминий
Өнім функциясы:Күн панелін орнатуға арналған рельстер
Қызмет мерзімі:≥25 жас
Күн сөресі шатырға орнату рельсі
Күн электр қондырғыларының сенімді жеткізушісі ретінде Xiamen Topfencesolar Co., Ltd тұрғын үй шатырларынан коммерциялық PV қондырғыларына дейін әртүрлі нарықтық талаптарды қанағаттандыру үшін жоғары өнімді күн сөресі шатыр монтаждау рельсін жобалауға және өндіруге арналған. Біз техникалық өнімділік пен үнемділікті қамтамасыз ететін өнімдерді әзірлейміз.
Бренд атауы:Topfencesolar
Өнім материалы:AL6005-T5/ AL6063-T6
Өнім функциясы:Төбеге орнату
Қызмет мерзімі:20 жылдан астам
Күн панелінің рельстері
Күн панелінің рельстері күн төбесін орнату жүйесін тұрақты қолдауды қамтамасыз етеді және әртүрлі жағдайларға бейімделе алады. Xiamen Topfencesolar - бұл клиенттерге күн жобаларына көмектесу үшін күн панельдері рельстеріне теңшелген қызмет көрсететін кәсіби өндіруші. Үлгілер әртүрлі мөлшерде және мөлшерде қол жетімді.
Бренд атауы:Topfencesolar
Өнім материалы:Алюминий Al6005-T5 / T6
Өнім функциясы:Металл шатырды күн сәулесінен монтаждау
Қызмет мерзімі:20 жыл
Металл шатырға күн панелін орнатуға арналған шағын рельс
Қытайдағы кәсіби өндіруші және жеткізуші ретінде, Xiamen Topfencesolar шығарған металл шатырға арналған күн панелін орнатуға арналған шағын рельс ұзақ және жеңіл сипаттама күн панелін орнату құнын 20-30% төмендетеді. Алюминий бетін анодизациялау ≥ 10 мкм өңделеді, 25 жылдан астам қызмет көрсету арқылы ультракүлгін сәулеленуге және коррозияға төзімділікке үлкен күш жұмсайды. Бұл рельссіз шешім жақсы қабылданады және тұрғын үйлерде, коммерциялық және өнеркәсіптік өрістерде күн жүйесінде қолданылады.
Бренд атауы:Topfencesolar
Өнім материалы:Al6005-T5
Өнім функциясы:Күн панелін шатырға немесе жерге жүктеуге арналған
Қызмет мерзімі:≥25 жас
Бренд атауы:Topfencesolar
Өнім материалы:Al6005-T5
Өнім функциясы:Күн панелін шатырға немесе жерге жүктеуге арналған
Қызмет мерзімі:≥25 жас
Күн панелінің төбесіндегі тірекке орнату
Topfencesolar Қытайда орналасқан күн панельдерінің төбесіндегі тіректерді шығаратын жетекшілер. Рельс фотоэлектрлік жүйені орнатудың негізгі кронштейндері болып табылады. Рельстерді орнату арқылы ол күн панельдерін әртүрлі шатырларға сенімді түрде бекіте алады. Бетон, металл және плитка төбелері сияқты. Жеңіл рельстер алюминий қорытпасынан жасалған, тамаша коррозияға төзімділігімен ерекшеленеді, сонымен қатар оны орнату оңай.
Алюминий күн панелін орнатуға арналған рельстер
Алюминий күн панелін орнату рельстері бүкіл күн монтаждау құрылымы үшін маңызды бөліктердің бірі болып табылады. Олар 25 жылдан астам тозуға төзімді, бетін анодтаумен өңделген алюминий 6005-T5 материалдарынан жасалған.
Бренд атауы:Topfencesolar Өнім материалы:Алюминий 6005-T5, 6063-T6 Өнім функциясы:Күн монтаждау тірегі Қызмет мерзімі:≥ 20 жыл
Бренд атауы:Topfencesolar Өнім материалы:Алюминий 6005-T5, 6063-T6 Өнім функциясы:Күн монтаждау тірегі Қызмет мерзімі:≥ 20 жыл
Қытайдағы сенімді Күн панельдерін орнатуға арналған рельстер өндіруші және жеткізуші ретінде біздің зауытымыз бар. Таңдалған өнімдердің бағалар тізімін алу үшін бізге хабарласыңыз.
