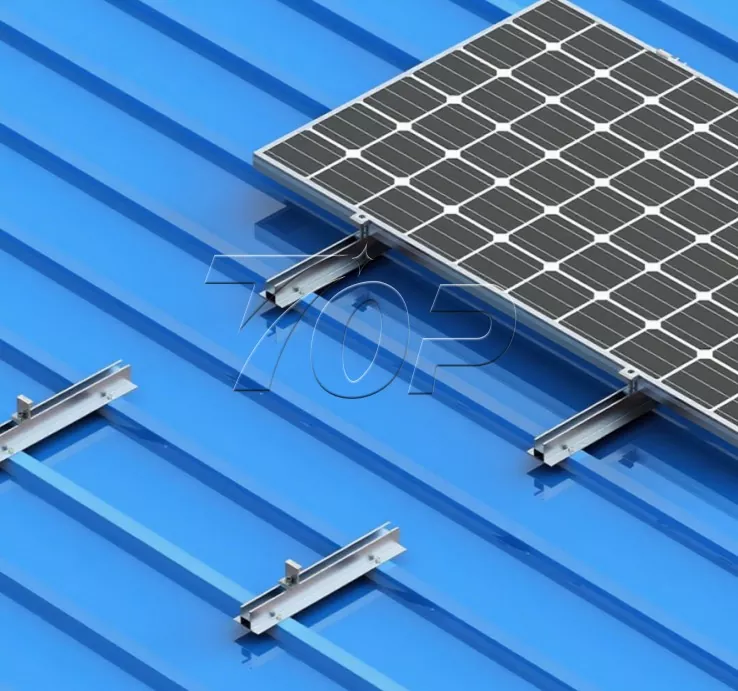

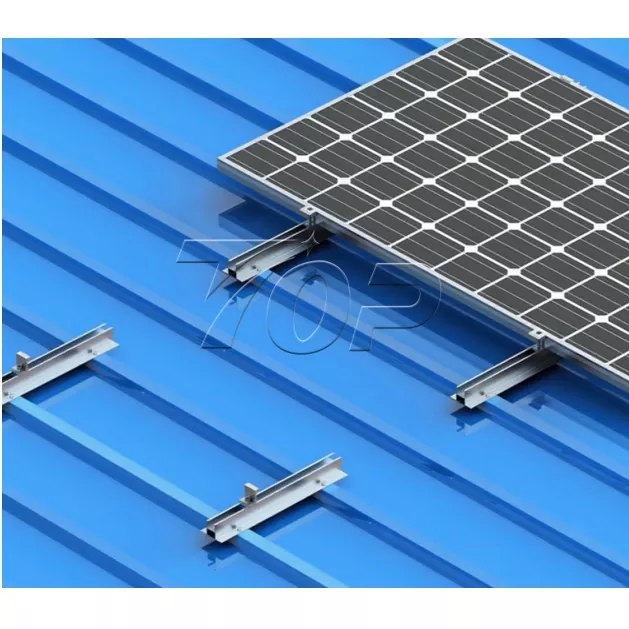

Алюминий шағын рельсті күн монтаждау жүйесі

1. Күн панельдері

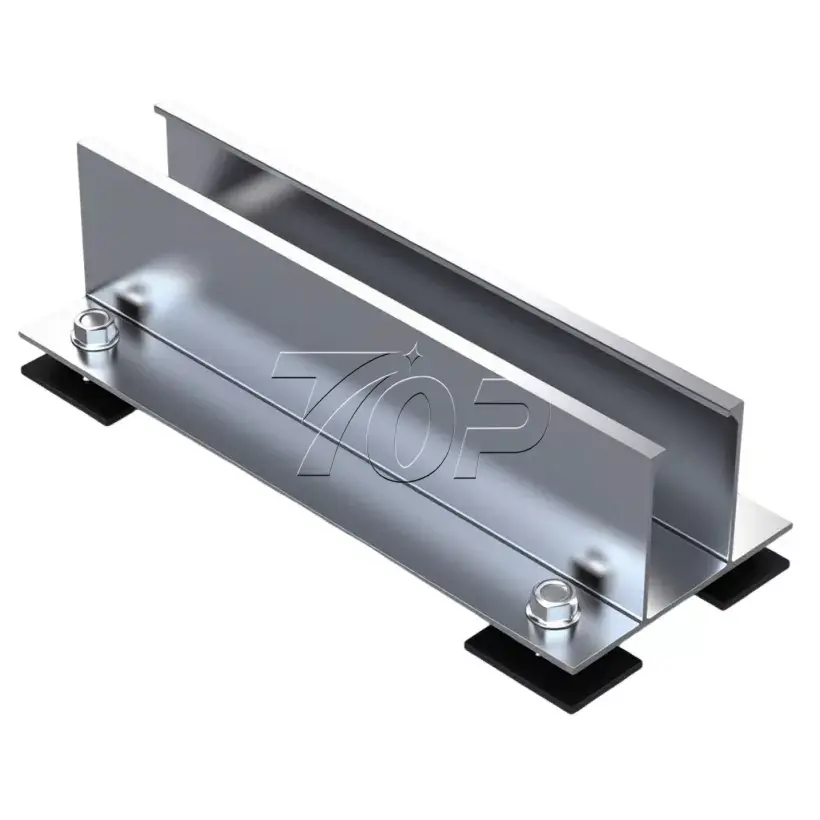

2.Алюминий шағын рельстер

3. Ортаңғы қысқыш

4. Соңындағы қысқыш

5. Болт

6.Өздігінен бұрап тұратын бұранда

7.Резеңке төсем

8. Жерге қосу ілмегі

9. Кабель қыстырмасы

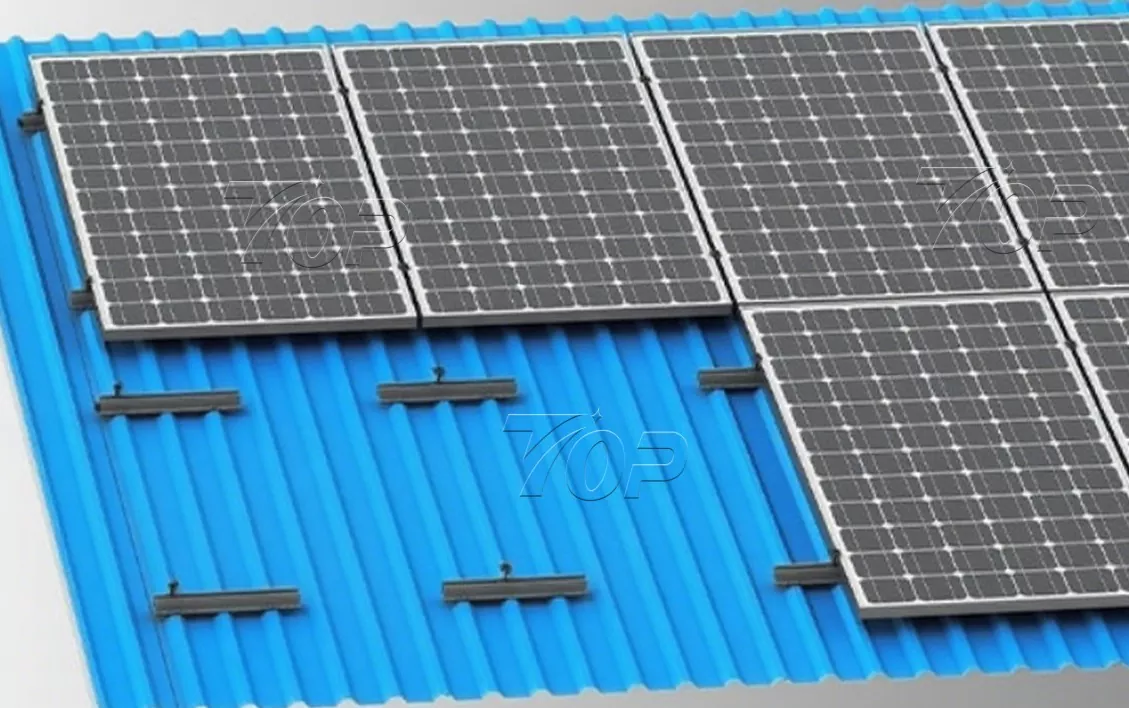

Мини рельс диаграммасының көрсеткішіндегі күн панелінің орналасуы төменде көрсетілгендей.

Күн панелінің ені 1134 мм. Ұзындығы 2278 мм, панельдің қалыңдығы 30 мм, 35 ​​мм болуы мүмкін. (Ол сондай-ақ күн панельдерінің басқа өлшемдеріне де сәйкес келеді. ) Күн панелінің санының массивін сайттың шатырының өлшеміне қарай реттеуге болады.

Параметрлер

Бұл шешім металл шатырдың күн панелін орнатуға арналған. Ол әртүрлі масштабтары мен орналасулары бар күн шатырының әртүрлі жобаларына бейімделе алады. Алюминий шағын рельсті күн батареясын орнату жүйесі трапеция тәріздес қаңылтыр шатырларды және гофрленген шатырларды және т.б. қамтуы мүмкін. Тұрақты сипаттамалар ұзындығы 200 мм (қолдау теңшелімдері), Topfencesolar рельссіз шағын тірек шешімі металл шатырға арналған жеңіл салмақты және тасымалдауға және орнатуға оңай. Резеңке төсемі бар биметалды бұранда металл төбеге рельстерді орнатқан кезде шатырдан су ағып кетпеу үшін әсер етеді.

Ерекше өзгешеліктері

1. Алдын ала құрастырылған дизайн, оңай және жоғары тиімді орнату.

2. Біздің осы оңтайландырылған күн сәулесін орнату жүйесіне арналған шағын рельсті тұрғын үйдің металл шатырларына, коммерциялық ғимарат шатырына, қойма шатырына бейімдеуге болады.

3. Алюминий 6005 - Topfencesolar компаниясының T5 материалы нарықта ерекше жоғары сортқа ие, біздің жүйе жеңіл салмақ пен беріктікте жоғары өнімділікке ие.

4. Ол 60 м/с-қа дейінгі күшті желге және 1,4 кН/м² қар жүктемесіне төтеп бере алады, күн панелі құрылымының тұрақтылығы мен қауіпсіздігін қамтамасыз етеді.

Төмен құны, арзан құрылымы, сонымен қатар орнату жұмысының құны мен орнату уақытын қысқартады.
