Қытайда жасалған жоғары сапалы ілгіш болт

Hanger Bolt for solar structures mounting, produced by Topfencesolar in Xiamen bolt production city of China. Төмендегі негізгі үш бөліктен тұрады.

Сипаттама:

Элемент	Материал	Өлшем	Саны	Бірлік салмағы
M10 болт	SUS304	M10*200	1	0.085
M10 фланецті гайка	SUS304	M10*15*10	3	0.011
Резеңке төсем	EPDM	M10*200	1	0.05

Өнім атауы: Күн панеліндегі болттар

Материал: SUS304/316

Тоттануға қарсы: оның жоғары өнімділігі

Орнату орны: шатырларда

Түс: табиғи немесе теңшелген

Функция: Күн панельдері құрылымның бекіткіштері

Жеткізу алдында алдын ала жинаңыз

Күн панелінің болттары - құрылымның оңтайландырылған нұсқасы, күрделі орнатуды қажет етпейді. Бұл күн панелінің құрылымын орнатуды жеңілдетеді және PV модульдерін сенімді қолдауды ұсыну үшін тиімдірек етеді.

Жүктеу қабілеті:

Максималды жел жүктемесі: Макс. 60 м/с дейін

Максималды қар жүктемесі: Макс. 1,4 КН / м2 дейін

Шатыр алаңдарының қолайлы қолданбалары: гофрленген металл шатыр, трапеция тәрізді шатыр, сэндвич металл шатыры, қалайы шатыры және т.б.

Қосымша өлшемдер:

Әдістерді қолдану:

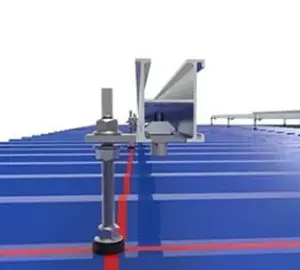

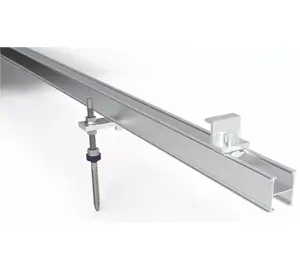

Theкүн ілгіш болтКүн рельстерін ортаңғы қысқыштармен және соңғы қысқыштармен бекіту үшін L-фут орнату жинағымен бірге қолданылады.

Кіріспе нұсқаулық

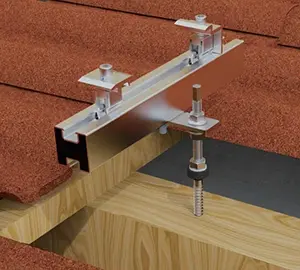

(1) Металл арқалықтағы немесе ағаш арқалықтағы шатырды және бұрғылау алдындағы монтаждық қуыстың орнын өлшеңіз.

(2) Болттарды алдын ала бұрғыланған тесіктерге бұрап, су ағып кету қаупін болдырмау үшін EPDM тақтасының шатырға мықтап жалғанғанын тексеріңіз.

(3) Төбенің үстіңгі тақтасын ең соңында орнату үшін биіктікті реттеу, содан кейін бекіткіш гайкаларды бекіту.

(4) L-фут блогын оның жоғарғы жағына орнатыңыз және M10 фланецті гайкаларды мықтап бұраңыз.

(5) Рельс қосқыштары бар күн рельстерін қосу, оны L-фут жиынтықтарына орнату.

(7) Күн батареяларын құрылымға орнатыңызКүн панелінің ортаңғы және соңғы қысқыштарыбүкіл төбені төсеуді аяқтау үшін.
