Плитка түріне қарай дұрыс күн шатыр ілмегін қалай таңдауға болады: күн батареяларын орнатушыларға, EPC мердігерлеріне және сатып алу топтарына арналған инженерлік нұсқаулық

Неліктен күн шатырының ілмектерін таңдау инженерлік маңызды шешім болып табылады

Дұрысын таңдаукүн шатырының ілгегіүшін плитка төбесі күн монтаждау жүйесішағын аппараттық шешім емес — ол құрылымдық тұрақтылықты, су өткізбейтін тұтастықты, орнату тиімділігін және активтердің ұзақ мерзімді сенімділігін тікелей анықтайды. Коммерциялық және өнеркәсіптік шатыр жобаларында нашар сәйкес келедіплитка төбесін күн сәулесінен орнатуға арналған шатыр ілгегіплиткалардың жарылуына, судың түсуіне, жел жүктемелері кезінде көтерілудің бұзылуына және жобаның мерзімдері мен кепілдік әсеріне әсер ететін қымбат қайта өңдеуге әкелуі мүмкін.

Металл шатырлардан немесе тегіс бетоннан жасалған шатырлардан айырмашылығы, плитка төбелері геометрияда, қалыңдықта, сынғыштықта, жүктемені тасымалдау тәртібінде және орнату шектеулерінен айтарлықтай ерекшеленеді. Әмбебап ілгек тәсілі техникалық жағынан ақаулы. Дұрыс әдіс ілмек геометриясын, биіктіктің реттелуін, негіз пластинасының дизайнын және материал дәрежесін белгілі бір плитка түріне және оның астындағы сөре құрылымына сәйкестендіруді талап етеді.

Бұл техникалық нұсқаулық дұрыс таңдау үшін құрылымдық негізді ұсынадыкүн шатырының ілгегіплитка түріне негізделген. Ол шатыр жабынының механикасын, құрылымдық жүктемелерді, материалдың өнімділігін және орнатудың практикалық шындықтарын біріктіреді. Мақсат – тәуекелді азайтатын және жобаның табыстылығын арттыратын деректерге негізделген шешімдер қабылдауда инженерлік топтарға, сатып алу менеджерлеріне және күн монтаждау жүйесінің интеграторларына қолдау көрсету.

1. Неліктен күн шатырының ілмектерін таңдау тек құрамдас таңдау емес, құрылымдық шешім болып табылады

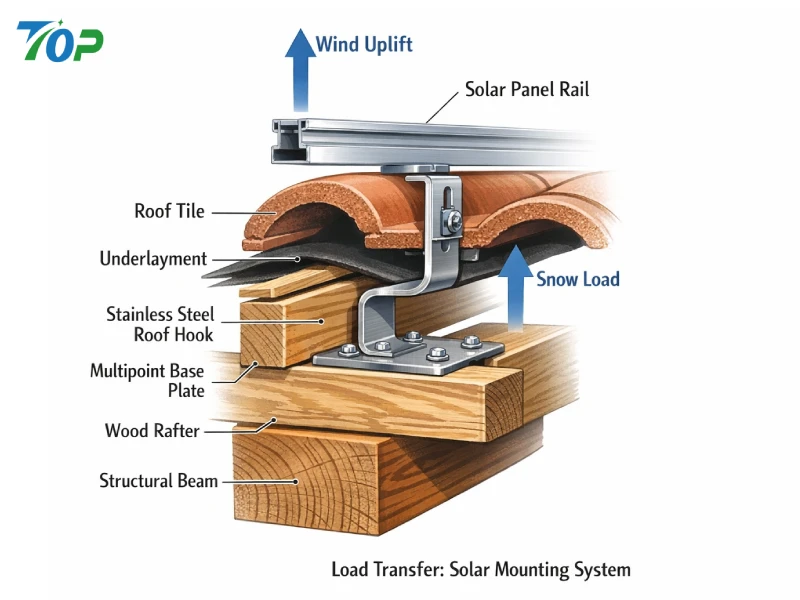

Плиткалық шатырдың күн қондырғысында шатыр ілгегі фотоэлектрлік монтаждық рельс пен ғимараттың жүк көтергіш тіректері арасындағы негізгі құрылымдық интерфейс ретінде қызмет етеді. Жүктеме жолы келесідей:

• Күн модулі → монтаждық рельс → шатыр ілгегі → құрылымдық сөре → құрылыс құрылымы

Плитканың өзіемесқұрылымдық жүк көтергіш элемент. Саз, бетон және шифер плиткаларының көпшілігі шоғырланған механикалық жүктемелерге емес, ең алдымен ауа райына төзімділікке арналған. Қашан аплитка шатыры үшін күн монтажыжүйе орнатылған болса, ілмек қоршаған плиткаларға шамадан тыс кернеуді болдырмай, жүктемені тікелей рафтерлерге беруі керек.

Инженерлік тұрғыдан алғанда ілмек мыналарға төтеп беруі керек:

• Өлі жүктеме (модульдер + рельстер + монтаждық жабдық)
• Желді көтеру және сору жүктемелері
• Қар жүктемелері (қажет болса)
• Термиялық кеңею кернеулері
• 25+ жастан асқан динамикалық шаршау

ASCE 7 (American Society of Civil Engineers, 2022) сияқты халықаралық құрылымдық стандарттар шатырдағы күн жүйелері ғимарат биіктігін, әсер ету санатын және жергілікті жел жылдамдығын ескере отырып, жел жүктемелері үшін бағалануы керек екенін атап көрсетеді. Сондықтан шатыр ілмектері жеткілікті жүк көтергіштігімен және сыналған өнімділік деректерімен таңдалуы керек.

Бұл құрылымдық шындықтарды елемеу мыналардың қаупін арттырады:

• Нүктелік жүктеме концентрациясына байланысты плиткалардың жарылуы
• Көтерілу кезінде ілмектің деформациясы
• Төмен өлшемді арқалықтардан бекіткіштің тартылуы
• Плиткаларды дұрыс тазаламау салдарынан судың енуі

Сондықтан, таңдау абаспайтын болаттан жасалған шатыр ілгегібұл жай ғана коррозияға төзімділік туралы емес - бұл шатыр жүйесімен құрылымдық үйлесімділікті қамтамасыз ету.

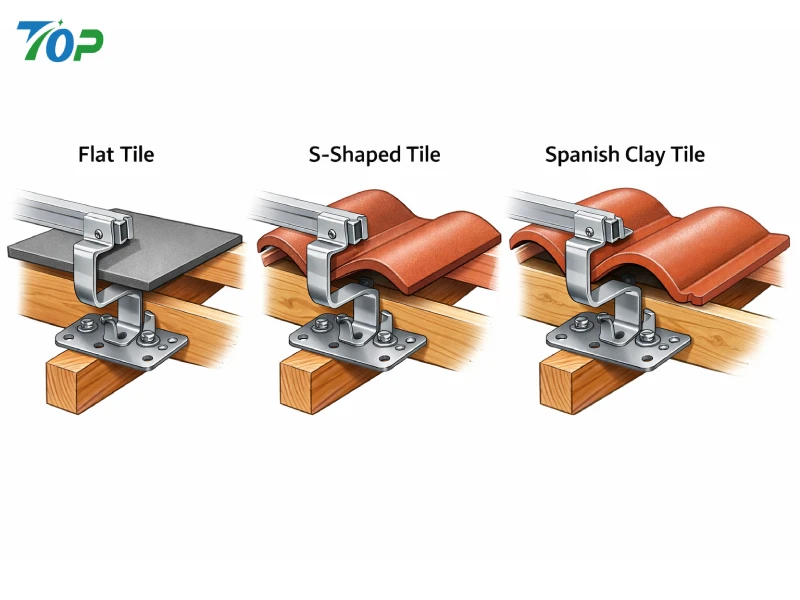

2. Күн жобаларында қолданылатын жалпы плиткалық шатыр түрлерін түсіну

Әр түрлі плитка геометриялары түбегейлі әртүрлі талап етедікүн шатырының ілгегіконфигурациялар. Төменде тұрғын үй, коммерциялық және жеңіл өнеркәсіптік күн жобаларында кездесетін жалпы плиткалық шатыр түрлерінің техникалық бөлінуі берілген.

2.1 Тегіс бетонды плитка төбесі

Тегіс бетон тақтайшалары Еуропада, Австралияда және Азияның кейбір бөліктерінде кеңінен қолданылады. Олардың қалыңдығы әдетте 10-15 мм аралығында болады және бір-бірінен тыс профильдері бар.

Құрылымдық сипаттамалары:

• Салыстырмалы түрде жоғары қысу беріктігі
• Орташа сынғыштық
• Біркелкі тегіс бет профилі
• Бекітілген тік плитка аралығы

жылытегіс плитка төбесі үшін күн монтажыҚолданбаларда дизайнның негізгі мәселесі ілмектің қолы мен тақтайшаның астыңғы жағы арасындағы жеткілікті бос орынды қамтамасыз ету болып табылады. Егер ілмек биіктігі жеткіліксіз болса, плитка тікелей ілгекке тіреледі, бұл шоғырланған кернеу нүктелерін жасайды.

Ұсынылатын ойлар:

• Биіктігі реттелетін шатыр ілгегі
• Рафтерлерді бекітуге арналған кең негіз тақтасы
• Кем дегенде 3-5 мм плитка саңылауы

2.2 Испандық / Римдік қисық плитка төбесі

Испандық немесе римдік плиткалардың дөңес және ойыс қисықтары ауыспалы толқын тәрізді профилі бар. Бұл плиткалар Жерорта теңізі климаты мен жоғары деңгейлі тұрғын үйлерде жиі кездеседі.

Инженерлік қиындықтар:

• Тегіс емес беттік жанасу
• Айнымалы плитка биіктігі
• Қисықтар арасындағы шектеулі орнату кеңістігі
• Көтеру кезінде сыну қаупі жоғары

үшіниспан плиткасының шатыры үшін күн монтажы, стандартты жалпақ ілмек жиі жарамсыз. Ілмекте болуы керек:

• Кеңейтілген тік реттеу диапазоны
• Қисық тақтайшаның астына сыйатын тар жоғарғы қол
• Рафтермен туралау үшін оңтайландырылған бүйірлік ығысу

Қисықтық геометриясына сәйкес келмеу көбінесе дұрыс отырмауға және су жолына әсер етеді.

2.3 Шифер тақтайшасы

Шифер - беріктігі мен эстетикасымен танымал табиғи тастан жасалған шатыр материалы, бірақ нүктелік жүктеме кезінде өте сынғыш.

Негізгі ойлар:

• Бұрғылау кернеуіне төмен төзімділік
• Жіңішке плитка қалыңдығы
• Жоғары ауыстыру құны

жылышифер шатыры үшін күн монтажықондырғылар, ультра жұқа ілгектер немесе мамандандырылған жыпылықтау жүйелері жиі қажет. Шифер плиткаларын дұрыс көтермеу кейінірек термиялық цикл кезінде таралатын көрінбейтін микро сынықтарды тудыруы мүмкін.

Шифердің ең аз иілу беріктігі болғандықтан, тақтайша бетіне айналу моментін жібермеу үшін негіз пластинасын туралау дәл болуы керек.

2.4 Саздан жасалған төбе

Балшықтан жасалған плиткалар жеңіл, бірақ өте сынғыш. Олар ауа-райына жақсы қарсылық көрсетеді, бірақ шоғырланған жүктемеге шектеулі құрылымдық тұрақтылықты көрсетеді.

Жалпы тәуекелдерплиткалар шатыры күн монтаждау жүйелерісазды плиткаларды пайдалану мыналарды қамтиды:

• Шамадан тыс қатайтуға байланысты крекинг
• Плиткалар дұрыс салынбаған жағдайда су кіреді
• Ілгектің орналасуына әсер ететін біркелкі емес плитка аралығы

Реттелетінплиткалы шатырға арналған шатыр ілгегікүшейтілген төменгі қолмен және плиткаларды дәл тазарту өте маңызды.

2.5 Асфальт төбесі (салыстырмалы анықтама)

Плиткалық жүйе болмаса да, асфальт тақтайшалары көбінесе плитка төбелерімен салыстырылады. Қақпақты қолдануда әдеттегі плитка ілмектерінің орнына жыпылықтайтын L-футтары қолданылады.

Бұл ерекшелік маңызды. Плиткалық төбе ілмектерін тақтайша жүйелерінде пайдалану әрекеті немесе керісінше - гидрооқшаулағыштың тұтастығын бұзады және стандартты орнату тәжірибесін бұзады (Халықаралық кодекс кеңесі, 2021).

3. Дұрыс күн төбесіндегі ілмекті таңдаудың негізгі инженерлік критерийлері

Таңдау кезінде акүн шатыры ілмек өндірушісінемесе ілмек үлгілерін бағалау, сатып алу және инженерлік топтар келесі бес техникалық өлшемді бағалауы керек.

3.1 Ілмек биіктігі және реттелетін диапазон

Плитка қалыңдығы мен қабаттасудың биіктігі өндірушілер мен аймақтарда әр түрлі болады. Реттелмейтін ілмек жүкті тасымалдауды бұзатын жеткіліксіз саңылау немесе шамадан тыс саңылау қаупін тудырады.

Ең жақсы тәжірибе:

• Тігінен реттеу мүмкіндігі ≥ 30–50 мм
• Тікелей плиткалардың қысылуына жол бермеу үшін бос орын
• Жалпы рельс жүйелерімен үйлесімділік

Реттеу өрістің икемділігін жақсартады және бірнеше SKU түгендеу қажеттілігін азайтады.

3.2 Негізгі пластинаның дизайны және жүктемені бөлу

Негізгі пластина ілгекті сөреге бекітеді. Тар немесе жұқа негіз бекіткіштің кернеу концентрациясын арттырады және тартылу кедергісін азайтады.

Құрылымдық бекіткіштерді зерттеуге сәйкес (American Wood Council, 2018), шығару қабілеті кірістіру тереңдігі мен ағаш тығыздығына байланысты. Сондықтан:

• Негізгі пластинаның қалыңдығы ≥ 4–5 мм баспайтын болат
• Ең аз екі құрылымдық бекіткіш
• Шеттік қашықтыққа сәйкестік

3.3 Материалдың дәрежесі және коррозияға төзімділігі

Ең премиумбаспайтын болаттан жасалған шатыр ілмектеріSUS304 немесе SUS316 пайдаланыңыз.

• SUS304: Ішкі орталар үшін қолайлы
• SUS316: жағалаудағы немесе тұздылығы жоғары аймақтарға ұсынылады

Коррозия уақыт өте келе көлденең қиманың беріктігін төмендетеді. 25 жылдық дизайн жүйелері үшін материалды таңдау қоршаған ортаға әсер ету санатына сәйкес болуы керек (ISO 9223).

3.4 Су өткізбейтін интеграция

Плиткаларды көтеру астыңғы қабаттың уақытша экспозициясын жасайды. Дұрыс емес қайта орнату немесе жыпылықтаудың болмауы ағып кету қаупін арттырады.

Ең жақсы тәжірибе:

• EPDM тығыздағыш төсемдер
• Қажет болған жағдайда үйлесімді жыпылықтау
• Шамадан тыс күш салудың орнына плиткаларды кесу

3.5 Rafter Layout-пен үйлесімділік

Ілмектерді орналастыру арқалық аралықпен шектеледі, әдетте 400–600 мм. Егер ілмек геометриясы бүйірлік ығысуға мүмкіндік бермесе, орнату тиімсіз болады және құрылымдық жағынан бұзылады.

Жетілдірілгенкүн шатырының ілгегіконструкциялар плиткаларды кернеусіз құрылымдық элементтермен теңестіру үшін бүйірлік реттеу мүмкіндігін қамтиды.

4. Тәуекелді талдау: шатыр ілмектерін дұрыс таңдамаудың салдары

Дұрыс емесплиткалық шатырды күн сәулесінен орнатуқұрамдас таңдау артады:

• Орнату уақыты 15–30%
• Сынған плиткалар салдарынан материалдық қалдықтар
• Ағып кету туралы шағымдар үшін кепілдік әсер ету
• Желді көтеру оқиғалары бойынша құрылымдық жауапкершілік

Желден туындаған ақаулар төбедегі күн жүйелерінде құжатталған, онда сәйкесінше бекіту әдістері қолданылған (Копп және т.б., 2012). Модульдер жиі басты назарға алынғанымен, тіркеме аппаратура жиі жүйенің өміршеңдігін анықтайды.

Сатып алу топтары үшін жалпы орнатылған құн тек аппараттық құрал бірлігінің бағасын емес, тәуекелді азайтуды қамтуы керек.

5. Коммерциялық жобалар үшін стратегиялық сатып алуды қарастыру

Көп сайтты коммерциялық жобалар үшін стандарттау аплитка шатыры үшін күн монтажышешім жақсартады:

• Инвентаризацияны бақылау
• Орнату жаттығуларының тиімділігі
• Сапа кепілдігінің тұрақтылығы
• Ұзақ мерзімді техникалық қызмет көрсетудің болжамдылығы

Дегенмен, стандарттау инженерлік үйлесімділікті жоққа шығармауы керек. Дұрыс тәсіл мыналарды орындай алатын өндірушіні таңдау болып табылады:

• Құрылымдық сынақ есептерін беру
• Реттелетін ілмек конструкцияларын ұсынады
• Бірегей плитка геометриялары үшін теңшеуді қолдау
• Үлкен тапсырыстар үшін пакеттік консистенцияны жеткізу

Жоғары көлемді сатып алу орталарында оңды таңдаукүн шатыры ілмек өндірушісітранзакциялық сатып алудан гөрі стратегиялық серіктестік шешіміне айналады.

6. Плитка түрі бойынша күн шатыр ілмектерін таңдау матрицасы

Бірнеше басқаратын инженерлік топтарға арналғанплиткалық шатырды күн сәулесінен орнатуаймақтар бойынша жобалар, құрылымдық салыстыру құралы шешім қабылдау тиімділігін айтарлықтай арттырады. Таңдаудың орнына акүн шатырының ілгегітек сыртқы түріне немесе бағасына негізделген таңдау геометрия үйлесімділігін, жүктемені тасымалдау тәртібін, қоршаған ортаға әсер етуді және орнатуға төзімділікті ескеруі керек.

Төмендегі матрица ілмек түрлерін шатыр тақтайшаларының санаттарына сәйкестендіру үшін практикалық анықтамалық негізді қамтамасыз етеді. Соңғы инженерлік валидация әрқашан жергілікті құрылыс нормаларына сәйкес учаскеге тән құрылымдық есептеулерді ескеруі керек.

Плитка түрі	Ұсынылатын ілмек конфигурациясы	Реттеуге қойылатын талаптар	Материалдық дәрежесі	Орнату тәуекелінің деңгейі	Инженерлік жазбалар
Тегіс бетон тақтайшасы	Стандартты реттелетін жалпақ ілмек	30–50 мм тік реттеу	SUS304 (ішкі) / SUS316 (жағалау)	Орташа	Қысу кернеуін болдырмау үшін плиткалардың ≥3 мм бос болуын қамтамасыз етіңіз
Испандық / Римдік қисық плитка	Тар қолды ұзартылған реттелетін ілмек	50 мм+ тік диапазон	SUS304 / SUS316	Жоғары	Қисықтық үйлесімді жоғарғы қолды және бүйірлік ығысуды қажет етеді
Сланец тақтайшасы	Ультра жұқа ілмек немесе жыпылықтайтын біріктірілген жүйе	Минималды биіктік, дәл туралау	SUS316 қолайлы	Өте жоғары	Шиферге нүктелік жүктемені болдырмаңыз; жыпылықтайтын интеграцияны қарастырыңыз
Балшық тақтайшасы	Төменгі қолдың күшейтілген реттелетін ілгегі	30–40 мм	SUS304 / SUS316	Жоғары	Шамадан тыс тартылуды болдырмау; плиткаларды біркелкі қайта орналастыруды қамтамасыз етіңіз

Бұл таңдау матрицасы әмбебап емес екенін көрсетедіплиткалы шатырға арналған шатыр ілгегіқолданбалар. Әрбір конфигурация плитка геометриясына және құрылымдық әрекетке сәйкес келуі керек.

7. Плитка санаты бойынша егжей-тегжейлі инженерлік ойлар

7.1 Тегіс бетон тақтайшасының төбесі: бақыланатын саңылауы бар құрылымдық тұрақтылық

Тегіс плитка жүйелері қисық немесе шифер шатырлармен салыстырғанда орнатуға ыңғайлы. Дегенмен, ілмек биіктігін дұрыс таңдау әлі де тақтайшаның қысылуын немесе көтерілу тұрақсыздығын тудыруы мүмкін.

Инженерлік қызметтің негізгі бағыттары:

• Ілмек тұтқасының қалыңдығы желдің көтерілуі кезінде иілуге ​​төтеп беруге жеткілікті
• Негізгі тақтайшаның ені стандартты арқалық аралықпен үйлесімді (400–600 мм)
• Бір ілмекке кемінде екі құрылымдық лаг бұрандалары
• ASCE 7 жел жүктемесін есептеу талаптарына сәйкестік

Қатты жел аймақтарында шатыр аймағының жіктелуіне байланысты көтеру күштері 2,0 кПа-дан асуы мүмкін (ASCE, 2022). Сондықтан, а таңдау кезінде бекіткіштердің рұқсат етілген тартылу кедергісін тексеру маңыздытегіс плитка төбесі үшін күн монтажы.

7.2 Испан / Рим плиткасының төбесі: қисықтығы мен жүктемені тасымалдауды басқару

Қисық плитка жүйелері асимметриялық жүктеме жолдарын енгізеді. Ілмек кернеу концентрациясын жасамай, ойыс және дөңес плитка беттері арасында көпір болуы керек.

Дизайндың маңызды параметрлері:

• Жоғарғы қолдың қисаюына төзімділік
• Рафтерді туралау үшін бүйірлік реттеу мүмкіндігі
• Шың плитка жоталарын тазарту үшін кеңейтілген тік биіктік
• Эксцентрлік жүктеме жағдайында құрылымдық сынау

Өйткені қисық плиткаларды орнату кезінде жиі реттелетін плиткалардың сыну жылдамдығы жоғары боладыкүн шатырының ілгегіқайта өңдеу шығындарын азайтады және орнату циклдерін қысқартады.

7.3 Сланец тақтайшасының төбесі: нақты инженерия және тәуекелді азайту

Сланецті шатыр қондырғылары ең жоғары инженерлік тәртіпті талап етеді. Балшықтан немесе бетоннан айырмашылығы, шифер соққыға немесе шоғырланған моментке шыдай алмайды.

үшіншифер шатыры үшін күн монтажыжүйелерін қарастырыңыз:

• Төмен профильді ілмек геометриясы
• Су өткізбейтін мембраналық қорғанысы бар алдын ала бұрғылау стратегиясы
• Рұқсат етілген жерде металл жарқылмен біріктіру
• Ұзақ мерзімді беріктікті қамтамасыз ету үшін коррозияға төзімді SUS316 пайдалану

Шифер шатырларындағы орнату қателері жиі жасырын ақауларға әкеледі - мұздату-еріту циклдарына байланысты таралатын микро-жарықтар (Халықаралық кодекс кеңесі, 2021).

7.4 Балшық плиткасының төбесі: сынғыштық пен моментті бақылау

Балшық плиткалары төмен созылу беріктігін және шектеулі иілу төзімділігін көрсетеді. Бекіткіштерді шамадан тыс қатайту - сынудың ең көп таралған себептерінің бірі.

Ең жақсы тәжірибелер:

• Айналдыратын моментпен басқарылатын бекіту құралдары
• Ілмектерді босату үшін плиткаларды біркелкі кесу
• Кернеуді тарататын негіз пластинасының дизайны
• Плиткаларды қайта төсегеннен кейін визуалды тексеру

Күшейтілген таңдаубаспайтын болаттан жасалған шатыр ілгегісаз шатыр жүйелерінде құрылымдық сенімділікті жақсартады.

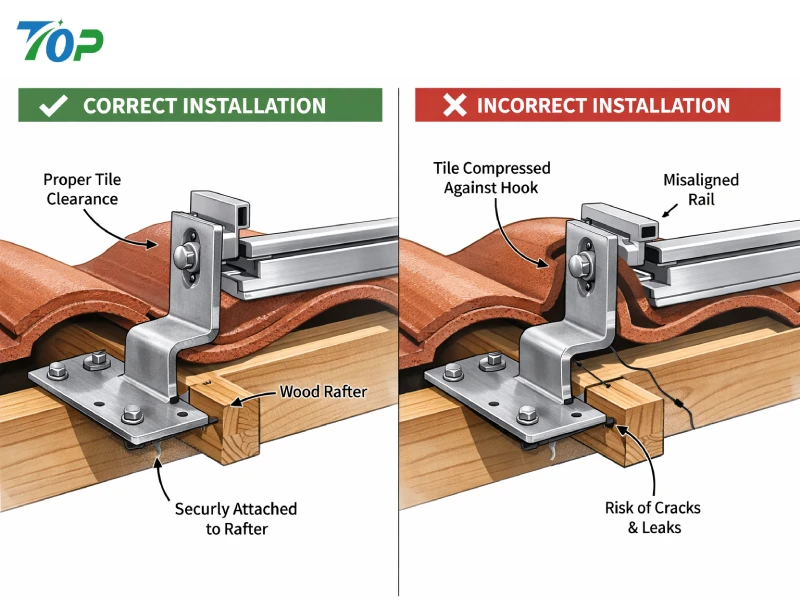

8. Жобаның тәуекелін арттыратын жалпы орнату қателері

Коммерциялықплиткалық шатырды күн сәулесінен орнатужобаларда келесі қайталанатын қателер шығындардың асып кетуіне және ұзақ мерзімді жауапкершілікке ықпал етеді:

8.1 Барлық плитка түрлері үшін әмбебап ілгекті пайдалану

Бір ілмек үлгісін пайдаланып стандарттау әрекеті жиі тураланбауға және тақтайшаның зақымдалуына әкеледі. Геометрия бойынша арнайы шешімдер қажет.

8.2 Жел жүктемесі аймағының өзгеруін елемеу

Шатырдың бұрыштары мен жиектері жоғары көтеру күштерін сезінеді. Ілгектер аралығы құрылымдық кодтар бойынша аймақтардың жіктелуін көрсетуі керек.

8.3 Плиткаларды тазалау жеткіліксіз

Тікелей плиткадан ілмекке жанасу жүктемені сынғыш шатыр материалдарына өткізіп, сыну қаупін арттырады.

8.4 Бекіткіштің ендіру тереңдігінің жеткіліксіздігі

Бекіткіштің тартылу сыйымдылығы кірістіру тереңдігі мен ағаш тығыздығына байланысты (American Wood Council, 2018). Бұл параметрлерді жете бағаламау жүйенің қауіпсіздік шегін азайтады.

8.5 Жылулық кеңеюді есепке алмау

Тот баспайтын болаттан және алюминийден жасалған монтаждық рельстер әртүрлі жылдамдықпен кеңейеді. Дұрыс емес дизайн ілмектік қосылымдарға ұзақ мерзімді кернеу әкелуі мүмкін.

9. Орнату тиімділігі және еңбек құнын оңтайландыру

Дұрысын таңдаукүн шатыры ілмек өндірушісіорнату тиімділігіне айтарлықтай әсер етуі мүмкін.

Егістік өнімділігін арттыратын ерекшеліктер:

• Алдын ала құрастырылған реттелетін компоненттер
• Құрылымдық жүктеме құжаттамасын тазалаңыз
• Үлкен сатып алу тапсырыстары үшін топтаманың консистенциясы
• Үйлесімді рельс интерфейсінің дизайны

Құрылыс өнімділігін зерттеу көрсеткендей, орнатуды жеңілдету қайталанатын жүйелерде жұмыс уақытын 10–25% қысқартады (Гулд және Джойс, 2014). Үлкен шатырдағы күн портфолиоларында мұндай үнемдеу жобаның маржаларына айтарлықтай әсер етеді.

10. Инженерлік жүктемені тексеру және құжаттау

Коммерциялық күн энергиясын әзірлеушілер мен EPC мердігерлері үшін құжаттама маңызды. Сенімдікүн шатырының ілгегіжеткізуші қамтамасыз етуі керек:

• Механикалық жүктемені сынау есептері
• Материалдық сертификаттар (SUS304 / SUS316)
• Ақырлы элементтерді талдау деректері (бар болса)
• Коррозияға төзімділіктің классификациясы
• Сапаны бақылаудың бақылау жазбалары

Жел жүктемесін сынау зерттеулері (Kopp және т. Сондықтан ілмек таңдау жорамалдармен емес, механикалық дәлелдермен расталуы керек.

11. «Шығын-пайда» талдауы: бірліктің бағасынан тыс

Сатып алу туралы шешімдер бастапқы бірліктің құнын емес, өмірлік цикл құнын ескеруі керек. Бағасы төменплиткалы шатырға арналған шатыр ілгегіреттелмейтін немесе құрылымдық сертификатталмаған жағдайда мыналар болуы мүмкін:

• Плиткаларды ауыстырудың жоғары құны
• Ұзартылған орнату ұзақтығы
• Ауа райы оқиғаларынан кейінгі сақтандыру даулары
• Ұзақ мерзімді сенімділіктің төмендеуі

Жалпы шығындар әдісі мыналарды қамтиды:

• Материалдық шығын
• Еңбек құны
• Тәуекелді азайту құны
• Кепілдік әсер ету
• Техникалық қызмет көрсетудің болжамдылығы

Біртұтас бағаланған кезде, инженерлік реттелетінкүн шатырының ілгегіжүйелер көбінесе ірі коммерциялық портфельдерде инвестициядан жақсы кіріс әкеледі.

12. Ауқымды жобалар үшін дұрыс күн төбесіндегі ілмек өндірушіні қалай таңдауға болады

Коммерциялық және портфолиоға негізделген төбедегі күн энергиясын әзірлеуде, акүн шатыры ілмек өндірушісістратегиялық инженерия және тәуекелдерді басқару шешімі болып табылады. Өндірушінің жобалық мүмкіндігі, өндірісті бақылау және құжаттаманың ашықтығы орнату тиімділігіне, құрылымдық сенімділікке және активтердің ұзақ мерзімді өнімділігіне тікелей әсер етеді.

Баға мен жеткізу уақытын бағалаудан басқа, сатып алу және инженерлік топтар сатып алу кезінде келесі өлшемдерді бағалауы кереккүн шатырының ілгегіплиткалық шатырды күн сәулесінен монтаждау жобаларына арналған жүйелер.

12.1 Инженерлік мүмкіндік және құрылымдық растау

Білікті өндіруші желдің көтерілуі мен төмендеуінің модельденген жағдайында жүк көтеру қабілетін көрсететін механикалық валидация деректерін ұсынуы керек.

Сұраныс үшін негізгі құжаттар:

• Статикалық жүктеме сынақ есептері
• Материалдың созылу беріктігін сертификаттау
• Соңғы элементтерді талдау (FEA) құжаттамасы
• Бекіткіштің үйлесімділігін тексеру
• ISO 9223 бойынша коррозияға төзімділік классификациясы

Тіркеме жүйелері көбінесе шатырдағы күн қондырғыларындағы ең әлсіз буын болып табылады. Жел инженериясының зерттеулері шатырға орнатылған жүйелерді оқшауланған компоненттерден гөрі біріктірілген құрылымдық жинақтар ретінде бағалау керек екенін растайды (Копп және т.б., 2012). Құжатталған сынақ дәлелдерін ұсына алмайтын жеткізуші жобаның алдын алуға болатын тәуекелін енгізеді.

12.2 Материалдың сапасы және бақылау мүмкіндігі

Ең жоғары өнімділікбаспайтын болаттан жасалған шатыр ілмектеріSUS304 немесе SUS316 баспайтын болаттан жасалған. Дегенмен, тек материалды бағалау жеткіліксіз; бақылану және жүйелілік бірдей маңызды.

Портфельдік ауқымдағы сатып алулар үшін сапаны бақылау жүйелері мыналарды қамтуы керек:

• Пакеттік деңгейдегі материалды сертификаттау
• Өлшемдік төзімділікті тексеру
• Беткі қабаттың консистенциясын тексеру
• Дәнекерлеудің тұтастығын тексеру (егер бар болса)

Коррозия уақыт өте келе тиімді көлденең қиманың ауданын және құрылымдық беріктігін төмендетеді. Жағалау немесе ылғалдылығы жоғары аймақтар үшін SUS316 әдетте 25 жылдық дизайн беріктігін сақтау үшін ұсынылады.

12.3 Реттеу мүмкіндігі және SKU оңтайландыруы

Модульдік реттелетін ілмек конструкцияларын ұсынатын өндірушілер түгендеу күрделілігін азайтады. Бірнеше бекітілген биіктіктегі үлгілерді жинақтаудың орнына реттелетінплиткалы шатырға арналған шатыр ілгегіжүйелер жалпақ, сазды және орташа қисықтық плиткаларды жабуы мүмкін.

Бұл икемділік жақсарады:

• Қойма өнімділігі
• Орнатуға бейімділік
• Қысқартылған өріс модификациялары
• Жылдамырақ сатып алу циклдары

Өмірлік цикл құны тұрғысынан бейімделетін ілгек жүйелері төмен бағамен бекітілген геометриялық баламалармен салыстырғанда жиі жоғары ұзақ мерзімді мән береді.

12.4 Өндірістік қуат және жеткізу тұрақтылығы

Үлкен коммерциялық күн портфолиолары дәйекті жеткізу кестелерін талап етеді. Монтаждық жабдықты жеткізудегі үзіліс орнату бригадаларының жұмысын кешіктіруі және іске қосу мерзімдеріне әсер етуі мүмкін.

Сенімдіплитка шатыры үшін күн монтажыжеткізуші көрсетуі керек:

• Масштабталатын өндірістік желілер
• Жеткізу уақытының ашықтығы
• Экспорттық логистикалық мүмкіндік
• Тұрақты өлшемді қайталану

Жүйелілік әсіресе маңызды, себебі ілмек биіктігінің өлшемдік ауытқуы немесе негізгі тақтайшаның туралануы шатырдың ұзын аралығы бойынша рельстің сәйкессіздігін тудыруы мүмкін.

13. Коммерциялық қондырғылар үшін инженерлік ынтымақтастық үлгісі

Коммерциялық және көп ғимаратты шатыр портфолиолары үшін орнатушы мен орнатушы арасындағы ынтымақтастықкүн шатыры ілмек өндірушісіматериалдар тізімі аяқталғанға дейін болуы керек.

Оңтайландырылған жұмыс процесі әдетте мыналарды қамтиды:

1. Шатыр құрылымының құжаттамасын қарау
2. Плитка түрін анықтау және қалыңдығын өлшеу
3. Жергілікті код бойынша жел мен қар жүктемесін есептеу
4. Ілгектер аралығының орналасуын жоспарлау
5. Құрылымдық бекіткіштің сипаттамасы
6. Прототипті тексеру (қажет болса)

Алдын ала құрылыс кезінде осы қадамдарды біріктіру өзгерту тапсырыстары мен өріс түзетулерін азайтады. ASCE 7 (2022) сәйкес төбедегі жүйелер аймаққа тән желді көтеру қысымын есепке алуы керек. Бекіту сатысындағы инженерлік енгізу сәйкестікті қамтамасыз етеді және құрылымның тұрақтылығын жақсартады.

14. Плиткалардың төбесін күн сәулесінен монтаждаудың ұзақ мерзімді өнімділігін қарастыру

Бағалау кезіндекүн шатырының ілгегіжүйелерде ұзақ мерзімді сенімділік орнатудың бастапқы өнімділігі сияқты маңызды.

14.1 Жылулық кеңею және шаршау

Күн сәулесін бекітетін рельстер әдетте алюминийден, ал ілгектер тот баспайтын болаттан жасалған. Материалдар арасындағы дифференциалды кеңею қосылу нүктелерінде циклдік кернеуді енгізеді. 25 жыл қызмет ету мерзімі ішінде шаршауға төзімділік өзекті болады.

14.2 Коррозияға қарсы ортаның классификациясы

ISO 9223 стандарты атмосфералық коррозия деңгейлерін жіктейді. Жағалау орталары (C4–C5 санаттары) жоғары коррозияға төзімді материалдарды қажет етеді. Мұндай жағдайларда шұңқырлы коррозияны болдырмау үшін SUS316 ұсынылады.

14.3 Техникалық қызмет көрсетудің қол жетімділігі

Ілгектер модульді толығымен алып тастамай-ақ тексеруге қол жеткізуге мүмкіндік беруі керек. Тиімді техникалық қызмет көрсету дизайны ұзақ мерзімді жұмыс тұрақтылығын жақсартады.

15. Күн төбесіндегі ілмектерге қатысты жиі қойылатын сұрақтар

15.1 Бір күн шатырының ілгегі барлық плитка түрлеріне сай бола ала ма?

Жоқ. Плитка геометриясы айтарлықтай өзгереді. Реттелетін конструкциялар плиткалардың бірнеше санаттарын қамтуы мүмкін, бірақ шифер және жоғары қисық испан плиткалары жиі арнайы конфигурацияларды қажет етеді.

15.2 Ілмекті таңдамас бұрын тақтайша биіктігін қалай өлшеуге болады?

Плиткалардың жалпы қалыңдығын және қабаттасу биіктігін өлшеңіз. Таңдалған ілмек биіктігінің плитка бетін қыспастан, тиісті саңылауды қамтамасыз ететініне көз жеткізіңіз.

15.3 Жағалау тақтайшасын күн сәулесінен монтаждау үшін қандай материал жақсы?

SUS316 тот баспайтын болат коррозияға төзімділігі жоғары болғандықтан тұздылығы жоғары немесе теңіз орталары үшін ұсынылады.

15.4 Бір киловаттқа қанша шатыр ілмектері қажет?

Ілмектер саны жел аймағының жіктелуіне, модуль өлшеміне және рельс ұзындығына байланысты. Құрылымдық есептеулер ASCE 7 жүктеме критерийлеріне сәйкес болуы керек.

15.5 Күн төбесінің ілмектері жыпылықтауды қажет ете ме?

Кейбір плиткалық шатыр жүйелерінде ағып кетудің ұзақ уақыт бойы алдын алуды жақсарту үшін жарқыраған немесе су өткізбейтін мембрананы біріктіру ұсынылады.

15.6 Орнату кезінде плиткалардың крекингіне не себеп болады?

Жалпы себептерге жеткіліксіз тазарту, шамадан тыс тарту, дұрыс емес көтеру техникасы және жүктемені біркелкі бөлу жатады.

15.7 Орнату уақытын қалай қысқартуға болады?

Реттелетін алдын ала құрастырылған ілмектерді және стандартталған рельс интерфейстерін пайдалану орнату тиімділігін айтарлықтай арттырады.

16. Стратегиялық қорытынды: Инженерлік дәлдік жобаның табыстылығын арттырады

Дұрысын таңдаукүн шатырының ілгегіүшінплитка төбесі күн монтаждау жүйесікөп өлшемді инженерлік шешім болып табылады. Плитка геометриясы, жүктемені тасымалдау әрекеті, коррозия ортасы және орнату жұмыс процесі барлығы бірге бағалануы керек.

Коммерциялық ауқымдағы жобалар үшін бекіту жүйесі мыналарды анықтайды:

• Құрылымдық сәйкестік
• Орнату өнімділігі
• Кепілдік әсер ету
• Өмірлік циклге техникалық қызмет көрсету құны
• Портфолио деңгейіндегі сенімділік

Жақсы жобаланған реттегішплиткалы шатырға арналған шатыр ілгегіқолданбалар өрістің белгісіздігін азайтады, жүктеменің таралуын жақсартады және су өткізбейтін тұтастықты жақсартады. Құжатталған құрылымдық валидациямен және өндірістің жүйелілігімен қамтамасыз етілсе, мұндай жүйелер ұзақ мерзімді тұрақтылық пен өлшенетін шығындар артықшылықтарын қамтамасыз етеді.

Тіркеме деңгейіндегі инженерлік дәлдік жобаның жақсартылған маржаларына және операциялық тәуекелдің төмендеуіне тікелей әсер етеді. Монтажшылар, EPC мердігерлері және плиткалық шатырдың күн портфолиоларын басқаратын сатып алу топтары үшін дұрыс таңдаукүн шатыры ілмек өндірушісібұл жай ғана сатып алу туралы шешім емес, бұл құрылымдық стратегия.

Анықтамалар

• Американдық құрылыс инженерлері қоғамы. (2022).Ғимараттар мен басқа құрылымдарға арналған минималды жобалық жүктемелер және олармен байланысты критерийлер (ASCE/SEI 7-22). ASCE.
• Американдық ағаш кеңесі. (2018).Ағаш конструкциясына арналған ұлттық дизайн спецификациясы (NDS). Американдық ағаш кеңесі.
• Стандарттау жөніндегі халықаралық ұйым. (2012).ISO 9223: Металдар мен қорытпалардың коррозиясы - Атмосфераның коррозиясы - Жіктеу. ISO.
• Халықаралық кодекс кеңесі. (2021).Халықаралық тұрғын үй коды (IRC). ICC.
• Kopp, G. A., Farquhar, S., & Morrison, M. (2012). Шатырдағы күн батареяларына жел жүктемелері.Жел техникасы және өнеркәсіптік аэродинамика журналы, 111, 100–111.
