Еуропадағы күн қоршау жүйесінің жағдайын зерттеу: EPC мердігерлері үшін нақты ROI, орнату тиімділігі және өлшенген өнімділік

Неліктен дәстүрлі PV жүйелері еуропалық виллалар үшін жеткіліксіз (және не жақсы жұмыс істейді)

Орнату құнының өсуі, еуропалық құрылыс ережелерінің қатаңдығы және шектеулі пайдалы кеңістік дәстүрлі фотоэлектрлік (PV) жүйелерді тұрғын үй виллаларының жобаларын ақтауды қиындатады. EPC мердігерлері мен күн қондырғыларын орнатушылар үшін мәселе енді тек электр энергиясын өндіру ғана емес, ол құрылымдық тәуекелдерді және ұзақ мерзімді техникалық қызмет көрсету мәселелерін барынша азайта отырып, жылдам орнату арқылы жоғары ROI-ге қол жеткізу. Көптеген жағдайларда төбедегі жүйелер дизайнмен шектеледі, ал жерге орнатылған шешімдер рұқсат беретін және жерді пайдалану кедергілеріне тап болады.

Бұл мақала EPC мердігерлеріне, күн қондырғыларын орнатушыларға және дистрибьюторларға акүн қоршау жүйесікәдімгі PV қондырғыларымен салыстырғанда жақсы кірістер бере алады. Нағыз еуропалық вилла жобасына сүйене отырып, біз орнату тиімділігін, құрылымдық сенімділікті, су өткізбейтін өнімділікті және нақты ROI деректерін талдаймыз, бұл B2B шешімдерін қабылдау үшін практикалық анықтама береді.

Периметрлік қоршауды энергия өндірумен біріктіру арқылыкүн қоршау жүйесіЕуропада күн энергиясын тұрғын үйге орналастыруда инженерлік және коммерциялық мәселелерді шешетін жоғары тиімді балама ретінде пайда болады.

Еуропалық виллалардағы дәстүрлі PV қондырғыларының қиындықтары

Шектеулі шатыр кеңістігі PV жүйесінің сыйымдылығын шектейді

Еуропалық виллалар жиі шатырдың күрделі геометриясын, соның ішінде бірнеше беткейлерді, жатақханаларды, мұржаларды және жергілікті архитектуралық ережелермен бекітілген эстетикалық шектеулерді қамтиды. Әзіргешатырдағы PVең кең тараған тәсіл болып қала береді, бұл шектеулер қолдануға болатын орнату аумағын айтарлықтай азайтады. Көптеген жағдайларда панельді орналастыру үшін шатыр бетінің 40-60% ғана жарамды.

EPC мердігерлері үшін бұл жүйенің қуаттылығын төмендетеді және жылдық энергия өндіруді азайтады. Нәтижесінде жобаның ROI тартымдылығы азаяды, әсіресе электр энергиясының бағасы өзгеретін немесе қосымша тарифтер төмендейтін аймақтарда. Қол жетімді кеңістікті толық пайдалану мүмкін еместігі тұрғын үй PV-ны орналастырудағы ең маңызды кедергілердің бірі болып қала береді.

Кешенді жерге орнатылған рұқсаттар және жерді пайдалану шектеулері

Жерге орнатылған PV жүйелерішатырдың шектеулі кеңістігін теориялық тұрғыдан өтей алады, бірақ іс жүзінде олар жаңа қиындықтар жинағын енгізеді. Еуропалық аймақтарға бөлу заңдары мен жерді пайдалану саясаты көбінесе тұрғын аудандарда жерге орнатылған массивтерді орнатуды шектейді. Рұқсаттарды алу көп уақытты және қымбатты болуы мүмкін, бұл жобаның мерзімдерін кешіктіруі және мердігерлер үшін белгісіздікті арттыруы мүмкін.

Бұған қоса, дәстүрлі жерге орнатылатын жүйелер виллаларда жиі тапшы болатын арнайы жерді қажет етеді. Бағалы сыртқы кеңістікті тек электр қуатын өндіру үшін пайдалану жылжымайтын мүлік иелері үшін әрқашан қолайлы бола бермейді, әсіресе эстетика мен ландшафтық дизайн басымдылық болған кезде.

Орнату тиімсіздігі EPC үшін еңбек шығындарын арттырады

Орындау тұрғысынан дәстүрлі PV жүйелері бірнеше ішкі жүйелерді қамтиды - монтаждау құрылымдары, электр сымдары, гидрооқшаулағыш және туралау процестері. Осы қадамдардың әрқайсысы білікті жұмыс күшін және орнында дәл үйлестіруді талап етеді.

Төбенің үстіңгі қондырғылары үшін биіктікте жұмыс істеу, шатырдың енуі және су өткізбейтін тығыздау сияқты қиындықтар орнату уақытын және тәуекелді арттырады. Жерге орнатылған жүйелер, керісінше, қазу мен бетон құюды қоса алғанда, ауқымды іргетас жұмыстарын қажет етеді.

Еуропа бойынша еңбек шығындарының өсуі жалғасуда, орнату тиімділігі жобаның табыстылығына әсер ететін негізгі факторға айналды. EPC мердігерлері жердегі күрделілікті азайтатын және орнату циклдерін қысқартатын шешімдерді көбірек іздейді.

Неліктен бұл мәселелер ROI азайтады және жоба тәуекелін арттырады

Төменгі энергия шығысы өтеу мерзімінің ұзағырақ болуына әкеледі

Жүйенің сыйымдылығы шатырдың шектеулерімен немесе жердің қолжетімділігімен шектелген кезде, жалпы жылдық энергия өндіру сәйкесінше азаяды. Мысалы, вилла төбесіндегі әдеттегі жүйе орналасқан жеріне байланысты жылына шамамен 3000–5500 кВт/сағ өндіретін 3–5 кВт қуатқа ғана жетуі мүмкін.

Бұл қысқартылған өнім қаржылық табысқа тікелей әсер етеді. Неғұрлым ұзағырақ өтелу мерзімі (көбінесе 8-10 жылдан асатын) жылжымайтын мүлік иелері мен инвесторлардың көңілін қалдырады. EPC мердігерлері үшін бұл мәмілелерді жабуды және жүйе шығындарын ақтауды қиындатады.

Керісінше, қолдануға болатын орнату кеңістігін кеңейтетін шешімдер, мысалы, aPV қоршау жүйесі— қосымша жер бөлуді қажет етпей-ақ жалпы энергия өнімділігін айтарлықтай арттыруға болады.

Құрылымдық ақаулар сатудан кейінгі техникалық қызмет көрсету шығындарын арттырады

Құрылымдық сенімділік PV жүйесінің ұзақ мерзімді өнімділігіндегі басты мәселе болып табылады. Сәйкес емес орнату жүйелері, төмен сапалы материалдар немесе нашар орнату тәжірибесі коррозия, құрамдас бөліктердің қопсыту және желге төзімділігін төмендету сияқты мәселелерге әкелуі мүмкін.

Бұл ақаулар қауіпсіздікті бұзып қана қоймайды, сонымен қатар техникалық қызмет көрсету шығындары мен кепілдік талаптарын арттырады. EPC мердігерлері үшін сатылымнан кейінгі қызмет жобаның маржаларын тез бұзып, бренд беделіне нұқсан келтіруі мүмкін.

Әсіресе, жүйелер желге, жаңбырға және температура ауытқуларына ұшырайтын сыртқы шекаралық қолданбаларда құрылымның беріктігі одан да маңыздырақ болады.

Нашар су өткізбейтін дизайн ұзақ мерзімді сенімділік мәселелерін тудырады

Гидроизоляция - дәстүрлі PV қондырғыларында жиі бағаланбайтын тағы бір негізгі фактор. Шатырдың өтуі, ашық кабельдер және дұрыс жабылмаған түйіспе қораптары уақыт өте келе судың түсуіне әкелуі мүмкін.

Ылғалды немесе жаңбырлы еуропалық климатта бұл электр ақауларына, жүйе тиімділігінің төмендеуіне және тіпті қауіпсіздікке қауіп төндіруі мүмкін. Техникалық қызмет көрсету және жөндеу шығындары тез жиналып, жалпы ROI-ді одан әрі азайтуы мүмкін.

Орнатушылар мен EPC мердігерлері үшін сенімді су өткізбейтін өнімділікті қамтамасыз ету жүйенің ұзақ қызмет ету мерзімі үшін ғана емес, сонымен қатар жауапкершілікті азайту және тұтынушылардың қанағаттануын қамтамасыз ету үшін маңызды.

Шешім – еуропалық виллалар үшін біріктірілген күн қоршау жүйесі (инженерлік дизайн)

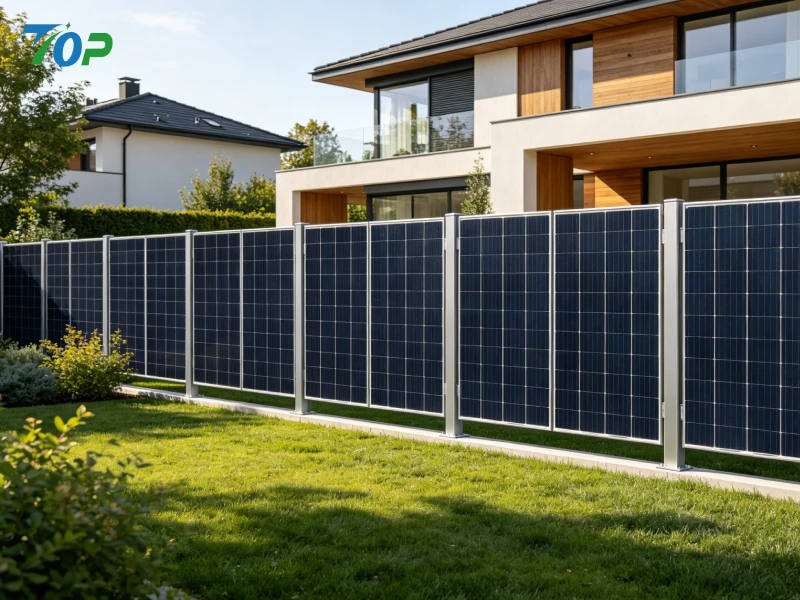

Жобаға шолу – Оңтүстік Еуропа вилласының күн қоршауының жағдайын зерттеу

Кәдімгі қондырғылардың шектеулерін шешу үшін Оңтүстік Еуропадағы тұрғын үй жобасы (Испания/Италия күн сәулесінің деңгейімен салыстырылатын Жерорта теңізі климаттық аймағы) біріктірілген жобаны қабылдады.күн қоршау жүйесівилланы жөндеудің бөлігі ретінде. Мұндағы мақсат қосымша жерді басып алмастан немесе шатыр құрылымын өзгертпей-ақ энергия өндіруді барынша арттыру болды.

Жобаның негізгі деректері:
Орналасқан жері: Оңтүстік Еуропа (ендік ~41°С)
Қолдану: Тұрғын вилланың периметрін қоршау + бөлінген PV генерациясы
Қоршау ұзындығы: 42 метр
Орнатылған қуат: 9,6 кВт (екі жақты конфигурация)
Модуль түрі: шыны шыны екі бетті модульдер (бір панельге 480 Вт)
Панельдер саны: 20 бірлік
Инвертор: 3 фазалы инвертор (10 кВт класы)
Торға қосылу: артық экспортпен өзін-өзі тұтыну

Дәстүрлі PV орналасуларынан айырмашылығы, қоршауға негізделген конфигурация шекаралық кеңістікті толық пайдалануға мүмкіндік берді, абаттандыруға немесе құрылыс құрылымына әсер етпестен жаңа энергия өндіретін бетті тиімді қосуға мүмкіндік берді.

Жүйені жобалау тұжырымдамасы – кеңістікті оңтайландыруға арналған қос функциялы PV қоршауы

Жүйе ФВ модульдері қоршау құрылымына біріктірілген тік екі жақты орналасуға негізделген. Бұл дизайн екі маңызды артықшылық береді:

• Қос функционалдылық:периметрді қорғау + электр энергиясын өндіру
• Жерді пайдалану тиімділігі:нөлдік қосымша із қажет

Шығыс-батыс тік орнату жүйеге модульдің екі жағынан күн сәулесін күні бойы түсіруге мүмкіндік береді. Таңертеңгілік және түстен кейінгі өндіріс шыңдары теңдестірілген, бұл өзін-өзі тұтыну көрсеткіштерін жақсартады, әсіресе тұрғын үйлердің жүктеме профиліне қатысты.

Сонымен қатар, тік бағдар шаң жиналуын және қар жүктемесін азайтып, еңкейтілген шатыр жүйелерімен салыстырғанда техникалық қызмет көрсету талаптарын төмендетеді.

Күн қоршау жүйесінің техникалық сипаттамалары (EPC бағалауы үшін)

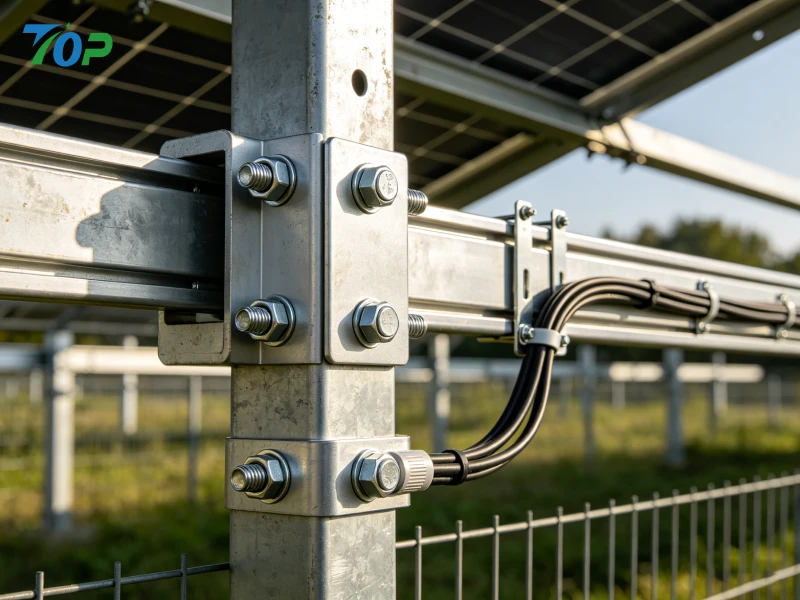

Құрылымдық материалдар және коррозияға төзімділік

Құрылымдық негіз комбинациясын қолдану арқылы құрастырылғанSUS304 баспайтын болатжәне сыртқы әсер ету жағдайында жоғары беріктікті қамтамасыз ететін анодталған алюминий қорытпасы.

Негізгі құрылымдық параметрлер:
Материал: SUS304 + AL6005-T5 алюминий
Беттік өңдеу: анодтау (≥15μm) / коррозияға қарсы жабын
Жел жүктемесіне төзімділік: ≥ 40 м/с (EN 1991-1-4 сәйкес)
Дизайн мерзімі: 25+ жыл
Бекіткіштер: тот баспайтын болаттан жасалған қопсытуға қарсы жүйе

Стандартты болат конструкциялармен салыстырғанда, бұл конфигурация Оңтүстік Еуропада кең таралған жағалаудағы немесе ылғалды ортадағы коррозия қаупін айтарлықтай төмендетеді.

PV модулінің конфигурациясы – екі жақты тиімділік артықшылығы

Жоба тік орнату үшін оңтайландырылған 480 Вт қуаты бар шыны шыны қос бетті модульдерді пайдаланады. Бірбеттік панельдерден айырмашылығы, екі бетті модульдер алдыңғы және артқы беттерден қуат өндіре алады.

Электрлік параметрлер:
Модуль тиімділігі: ~21,5%
Екі бетті күшейту: жердің шағылыстыру қабілетіне байланысты 10% – 20%
Жұмыс кернеуі: ~41В (Vmp)
Температура коэффициенті: -0,34%/°C

Бұл жағдайда қоршауды қоршап тұрған ашық түсті қиыршық тас беті альбедоның жоғары болуына ықпал етіп, артқы жағындағы генерацияны арттырды. Өлшенген екі жақты өсу орташа алғанда жыл сайын шамамен 14,2% құрады.

Су өткізбейтін және кабельді басқару дизайны

Бұл маңызды инженерлік жақсартулардың бірікүн қоршау жүйесіоның біріктірілген су өткізбейтін дизайны болып табылады. Тығыздауға негізделген шатыр жүйелерінен айырмашылығы, қоршау құрылымы шатырмен байланысты ағып кету қаупін толығымен жояды.

Дизайн ерекшеліктері:

• Барлық модульдер үшін IP67 стандартына сай қосылу қораптары
• Құрылымдық посттардағы жасырын кабельді бағыттау
• Қорғаныш өткізгіштері бар ультракүлгін сәулелерге төзімді тұрақты ток кабельдері
• Негізгі құрылымға біріктірілген дренаждық арналар

Бұл тәсіл орнатушыларға техникалық қызмет көрсету талаптарын азайта отырып, ұзақ мерзімді сенімділікті айтарлықтай жақсартады.

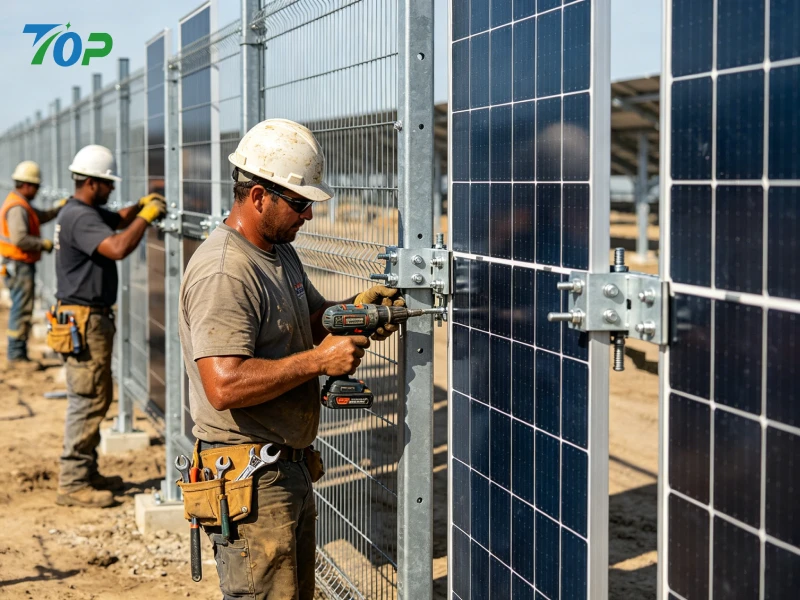

Орнату тиімділігін оңтайландыру (еңбек уақытын талдау)

Орнату тиімділігі осы жобадағы негізгі өнімділік көрсеткіші болды. Жүйе модульдік, алдын ала құрастырылған жинақ ретінде жеткізілді, бұл жерде өндірісті азайтады.

Орнатуды салыстыру:

• Күн қоршау жүйесі: ~2,5 күн (3 жұмысшы)
• Шатырдың баламалы жүйесі (9–10 кВт): ~4–5 күн (4 жұмысшы)
• Жерге орнатылған жүйе: ~5–7 күн (іргетастың қатаю уақытын қосқанда)

Орнату уақытының қысқаруы (шамамен 40%–60%) EPC мердігерлері үшін еңбек шығындарының төмендеуіне және жоба айналымының жылдам болуына тікелей әсер етеді.

Нақты өнімділік деректері – энергия шығысы және ROI талдауы

Өлшенетін жылдық энергия өндіру

12 ай бойы бақыланатын деректер негізінде жүйе тұрақты және болжамды қуат шығысын қамтамасыз етті.

Өнімділік нәтижелері:
Жылдық өндіру: 12 480 кВт/сағ
Меншікті өнімділік: ~1300 кВт/сағ/кВт/жыл
Өнімділік коэффициенті (PR): ~82%

Бір аймақтағы типтік шатыр жүйесімен салыстырғанда (1100–1200 кВт/кВт/жыл), тік екі жақты конфигурация күнделікті өндіріс терезелерінің ұзартылуы арқасында бәсекеге қабілетті өнімділікке қол жеткізді.

ROI есептеу және өтеу кезеңі

Жобаның қаржылық тиімділігі нақты орнату және пайдалану деректері негізінде бағаланды.

Шығындарды бөлу:
Жүйе құны: €13 800 (материалдар + орнату)
Жылдық электр энергиясын үнемдеу: ~€2 620 (0,21 €/кВтсағ орташа тариф негізінде)
Жеткізуден түскен кіріс: ~ €420/жыл

Жалпы жылдық жәрдемақы:~€3,040
Өтеу мерзімі:~4,5 жыл

Бұл өтелімділік мерзімі 6–8 жылдан асатын ұқсас тұрғын үй сценарийлеріндегі көптеген шатырлы PV жүйелеріне қарағанда айтарлықтай қысқа.

Бифасиалды пайданың жалпы жүйе тиімділігіне әсері

Екі жақты дизайн жалпы жүйе өнімділігін жақсартуда маңызды рөл атқарды. Артқы жағындағы генерация жыл сайын шамамен 1550 кВт/сағ үлес қосты, бұл қосымша 1,2 кВт тиімді қуатқа тең.

Бұл қосымша кірістің экономикалық өміршеңдігін арттырадыкүн қоршау жүйесі, әсіресе жердің шағылысуы жоғары орталарда немесе ашық ортада.

Күн қоршауы және дәстүрлі PV жүйелері (EPC шешім матрицасы)

Тұрғын вилла жобаларында жұмыс істейтін EPC мердігерлері үшінкүн қоршау жүйесікеңістікті оңтайландыру, орнату жылдамдығы және ұзақ мерзімді сенімділік шешім қабылдаудың маңызды факторлары болып табылатын сценарийлерде айқын артықшылық береді.

EPC мердігерлері үшін орнату бойынша кәсіби ұсыныстар

Максималды кірістілік үшін сайтты жоспарлау және бағдарлау стратегиясы

Сайтты дұрыс жоспарлау а өнімділік әлеуетін толығымен ашу үшін маңыздыкүн қоршау жүйесі. Төбенің бекітілген бұрыштарына тәуелді шатыр жүйелерінен айырмашылығы, қоршауға негізделген PV жүйелері бағдар мен орналасуда үлкен икемділікті ұсынады.

Еуропалық ендіктерде (35°–55°С) энергияны оңтайлы өндіру үшін, аншығыс-батыс тік бағдарыұсынылады. Бұл конфигурация таңертең және түстен кейін ең жоғары тұтыну кезеңдерінде теңдестірілген қуат өндіруге мүмкіндік береді, бұл әсіресе тұрғын үйлердің өзін-өзі тұтыну үлгілері үшін тиімді.

Жоспарлаудың негізгі мәселелері мыналарды қамтиды:

• Ағаштардан, іргелес ғимараттардан және шекаралық қабырғалардан көлеңкеден аулақ болыңыз
• Жолдың біркелкі өнімділігін қамтамасыз ету үшін қоршаудың дәйекті туралануын сақтаңыз
• Екі беттік пайданы барынша арттыру үшін жердің шағылыстыру қабілетін (альбедо) қарастырыңыз
• Жергілікті шекара мен биіктік ережелерінің сақталуын қамтамасыз етіңіз

Бұл жағдайды зерттеуде бағдарлауды оңтайландыру күнделікті энергияны бөлудің өлшенетін ұлғаюына, жалпы жүйені пайдалануды және ROI-ді жақсартуға ықпал етті.

Негіз және құрылымды бекіту әдістері

Күн қоршау жүйесінің құрылымдық тұрақтылығы ұзақ мерзімді сенімділік пен қауіпсіздікке тікелей әсер етеді. Сәйкес іргетас әдісін таңдау топырақ жағдайына, орнату ортасына және жобаның мерзімдеріне байланысты.

Жалпы негіздік шешімдер мыналарды қамтиды:

• Бетон тіректер:Максималды тұрақтылықты қажет ететін тұрақты қондырғылар үшін қолайлы; қатты жел аймақтары үшін ұсынылады
• Жердегі бұрандалы қадалар:Жылдам орнату, өңдеу уақыты жоқ, жылдам орналастыруды қажет ететін EPC жобалары үшін өте қолайлы
• Алдын ала дайындалған базалық жүйелер:Модульдік және стандартталған қондырғыларға жарамды

Таңдаулы жобада ≥40 м/с жел жүктемесі талаптарын қанағаттандыра отырып, орнату уақытын шамамен 30% қысқарту үшін жердегі бұрандалы қадалар пайдаланылды.

Электрлік жүйені біріктіру және жолды жобалау

Электрлік дизайн кез келген PV жүйесінің өнімділігін арттыруда шешуші рөл атқарады. үшін аPV қоршау жүйесі, мұқият жол конфигурациясы теңдестірілген кернеу мен инвертордың тиімді жұмысын қамтамасыз етеді.

Ең жақсы тәжірибелерге мыналар жатады:

• Сәйкессіздікті жоғалтуды болдырмау үшін дәйекті панель бағдарына негізделген жолдарды құрастырыңыз
• 6 кВт-тан жоғары тұрғын үй қолданбалары үшін жоғары тиімді 3 фазалы инверторларды пайдаланыңыз
• Қауіпсіздік талаптарын сақтау үшін тұрақты ток изоляторлары мен кернеуден қорғау құрылғыларын (SPD) қосыңыз
• Қорғаныс пен эстетиканы жақсарту үшін құрылымдық посттардағы кабельді бағыттауды жоспарлаңыз

Жасырын сымдарды біріктіру су өткізбейтін өнімділікті жақсартып қана қоймайды, сонымен қатар орнату қателерін азайтып, жүйенің ұзақ мерзімді тұрақтылығына ықпал етеді.

Неліктен күн қоршау жүйелері дистрибьюторлар мен көтерме сатушылар үшін ауқымды өнім болып табылады?

Стандарттау және қордың тиімділігі

Жеткізу тізбегі тұрғысынан алғандакүн қоршау жүйесістандарттау және қайталану тұрғысынан күшті артықшылықтарды ұсынады. Жоғары теңшелген шатыр жүйелерінен айырмашылығы, қоршауға негізделген PV шешімдері стандартталған компоненттерге модульденуі мүмкін.

Бұл дистрибьюторларға:

• Оңтайландырылған түгендеуді аз SKU көмегімен сақтаңыз
• Логистиканы жеңілдету және қойма шығындарын азайту
• Бірдей өнім конфигурациясы бар бірнеше жоба түрлеріне қызмет көрсетіңіз

Жүйенің модульдік сипаты оны әсіресе жаппай сатып алу және ұзақ мерзімді B2B серіктестіктері үшін қолайлы етеді.

Еуропалық нарықтар үшін сертификаттар және сәйкестік

Халықаралық стандарттарға сәйкестік Еуропада жұмыс істейтін дистрибьюторлар үшін негізгі талап болып табылады. Жоғары сапалы күн қоршау жүйелері қатаң сертификаттау мен материал стандарттарына сай жасалған.

Негізгі сәйкестік ерекшеліктеріне мыналар жатады:

• Құрылымдық және электр қауіпсіздігі бойынша TÜV сертификаты
• Коррозияға төзімділік үшін SUS304 баспайтын болатты пайдалану
• EN құрылымдық жүктеме стандарттарына сәйкестік
• Сыртқы беріктікке арналған IP стандартты электр компоненттері

Бұл сертификаттар өнімнің сенімділігін қамтамасыз етіп қана қоймайды, сонымен қатар нарыққа біркелкі ену және жобаны мақұлдау процестерін жеңілдетеді.

Жаппай сатып алу және құны бойынша артықшылықтар

Дәстүрлі PV монтаждау жүйелерімен салыстырғанда, күн қоршау жүйесінің біріктірілген дизайны орнатуға қажетті компоненттердің санын азайтады. Бұл сатып алу мен логистикалық шығындардың төмендеуіне әкеледі.

Қосымша шығындардың артықшылығы мыналарды қамтиды:

• Қаптама мен тасымалдау көлемінің азаюы
• Жеңілдетілген орнатудың арқасында еңбек шығындарының төмендеуі
• Масштабты үнемдеуге мүмкіндік беретін жобаның жоғары қайталануы

Дистрибьюторлар үшін бұл өсіп келе жатқан тұрғын үй нарығында жақсартылған маржа мен күшті бәсекеге қабілеттілікті білдіреді.

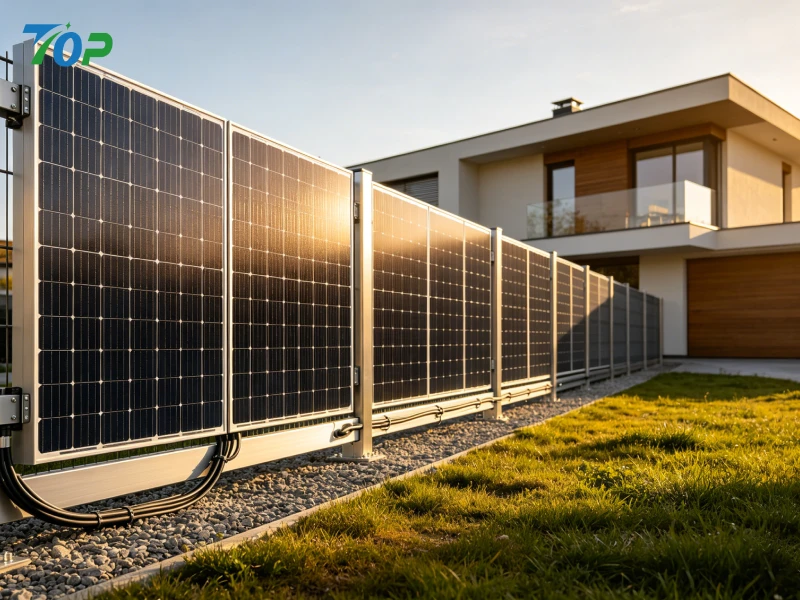

Тұрғын үй жобалары үшін дәлелденген жоғары ROI күн қоршау жүйесі

Бұл еуропалық вилла жағдайын зерттеу aкүн қоршау жүйесідәстүрлі PV қондырғыларына балама ғана емес — бұл қазіргі заманғы тұрғын үйлердің энергия қажеттіліктеріне бейімделген практикалық және жоғары өнімді шешім.

Пайдаланылмаған шекаралық кеңістікті энергия өндіруші активке айналдыру арқылы жүйе мыналарды береді:

• Қосымша ізінсіз жерді пайдаланудың жоғары тиімділігі
• Жұмыс күшіне тәуелділікті азайтатын жылдам орнату
• Құрылымның сенімділігі және коррозияға төзімділігі жоғарылатылды
• Жақсартылған су өткізбейтін өнімділік және техникалық қызмет көрсету тәуекелдерін азайту
• Өте қысқа мерзімдер және күшті ROI нәтижелері

EPC мердігерлері, орнатушылар және дистрибьюторлар үшін бұл бәсекелестік күшейіп келе жатқан күн нарығында ауқымды және коммерциялық тұрғыдан тиімді шешім болып табылады.
