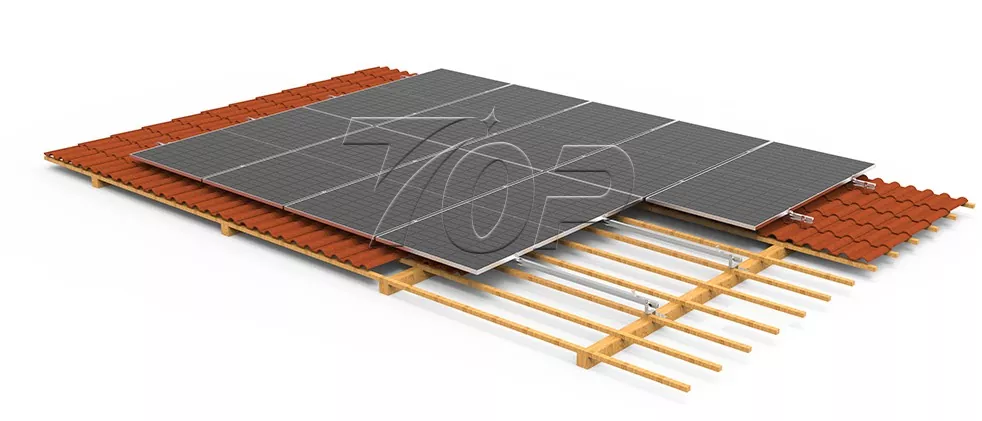

Плитка төбесі Күн батареясы

Кәсіби өндіруші ретінде, Topfencesolar Tile Roof Solar Mount ілмектері Еуропа/Азия елдерінің тұрғын үй плиткаларының шатырының пішініне сәйкес бейімделген. Topfencesolar ілгек конструкцияларының сериялары әртүрлі нарықтық талаптарға жауап береді.

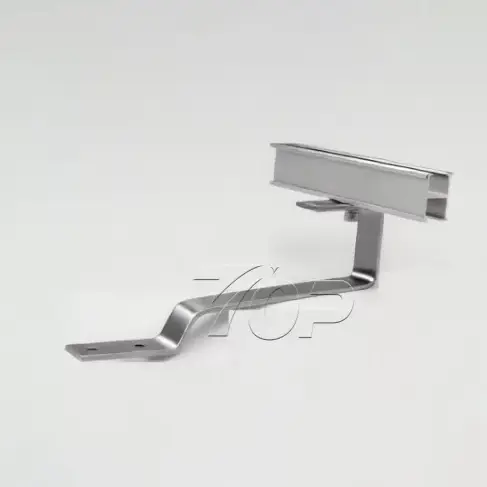

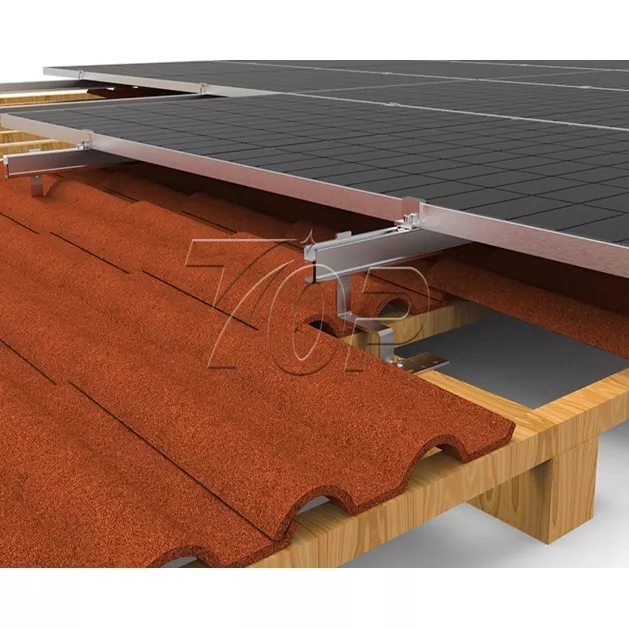

Тұрақты 150 мм кронштейннің ұзындығы плиткалар қабаттасудың үлкен ауқымына сәйкес келеді және плитка төбелерінің түрлерін бекіту үшін әртүрлі биіктіктерден реттелуі мүмкін. Қаттылық қалыңдығы 30 мм және 35 мм болатын күн панелінің жақтауын орнатуға болады. Плиткалардың тұтастығын, монтаждық құрылымдардың сенімділігін және тірек күн панельдерінің қауіпсіздігін арттыру үшін Topfencesolar күн ілгектері сіз үшін ең жақсы нұсқа болып табылады.

Жүйе компоненттері:

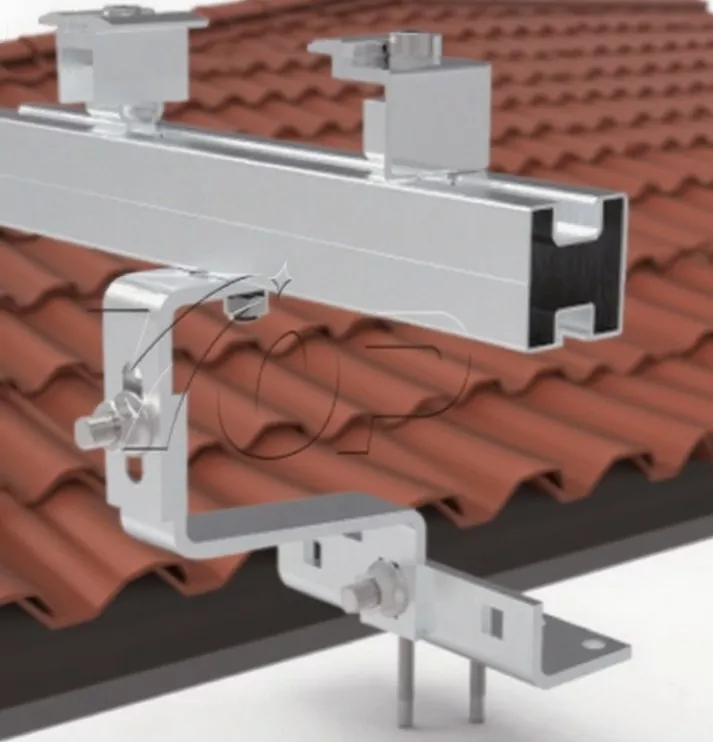

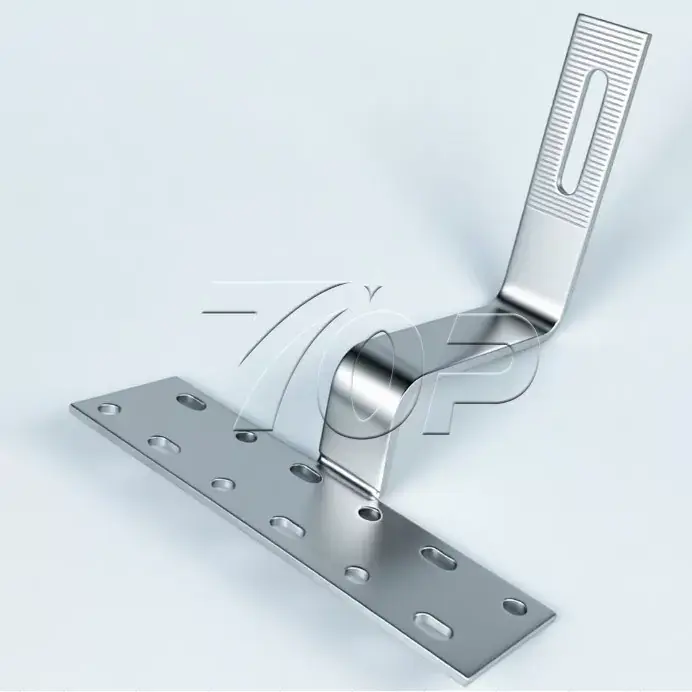

- Төбенің ілгегі

-TF B45 рельстері 4200мм - 4500мм

-TF B45 рельс қосқыштары

-A2 Фланецті бұранда 8*100

-Немесе SUS304 екі басты болт

-Орташа қысқыштар: тік немесе ландшафты күн панельдері үшін

-Соңғы қысқыштар: тік немесе ландшафты күн панельдерінің модельдеріне арналған

-Рельс ұшының қақпағы



>Жел жүктемесі: 60 м/с дейін

>Қардың түсуі: 1,4КН/м2 дейін

>PV панелінің бағыты: Portait немесе Vertical

>Ілмек биіктігін реттеуге болады (міндетті емес).

Құрамдас бөліктер және материалдар

Қытайдағы өндірушілер мен жеткізушілердің бірі болып табылатын Topfencesolar компаниясынан арнайы плиткалар шатырын сатып алыңыз. Al 6005-T5 материалының жоғары дәрежелі анодизациясы сіздің күн батареяңызды құрылымды коррозияға төзімділігімен берік орнатуды қамтамасыз етеді. Біздің істегеніміз 25 жылдан астам қызмет ету уақытын пайдалана отырып, плитка төбесінің күн қондырғысын қосарлы етеді.

Біз құрылымды плиткалы төбеге тез орната аламыз, күрделі құралдарды немесе кәсіби дағдыларды пайдаланудың қажеті жоқ. Орнатудың оңай қадамдары, аз жұмыс күші және аз уақыт қажет.

Орнату нұсқаулығы қадамдары:

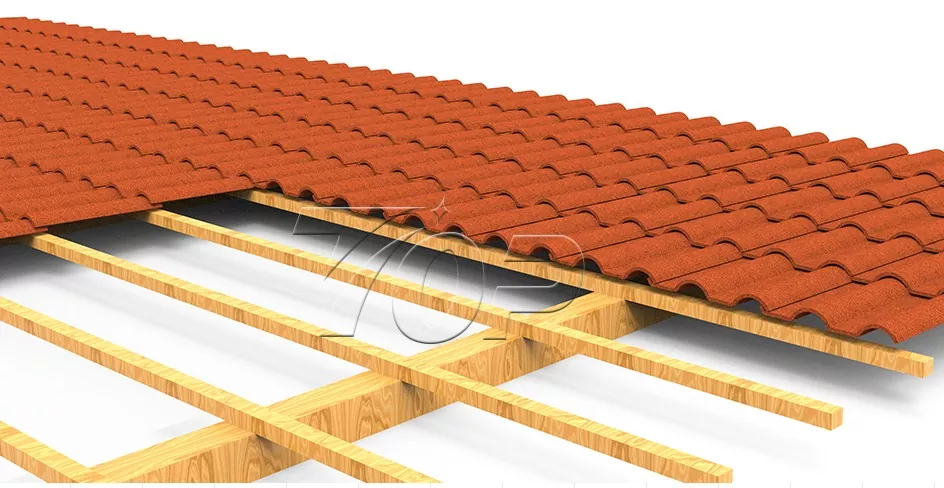

1. Шатырдың өлшемін өлшеңіз, күн панелінің массивінің макетін жобалаңыз, содан кейін Topfencesolar инженері тобы күн панельдерінің құрылымын жобалайды.

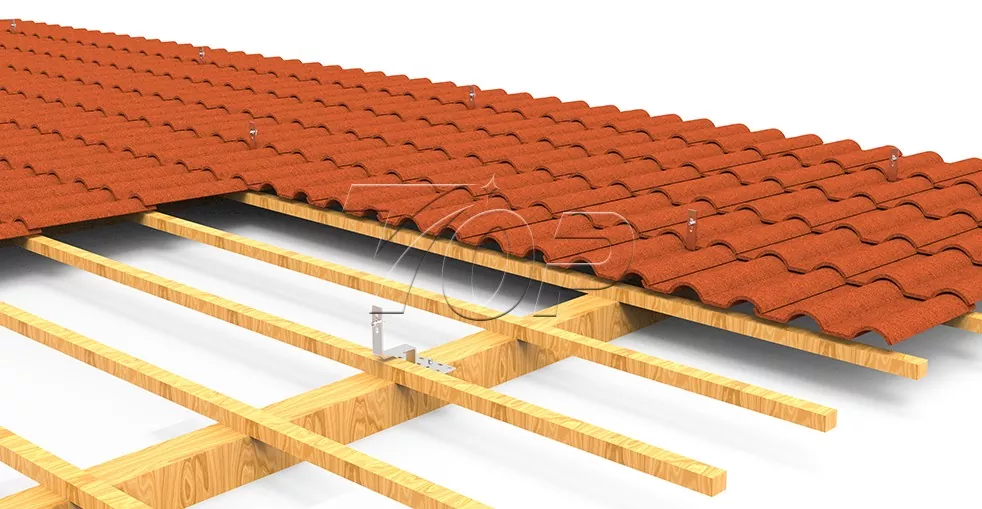

2. Шатыр ілмектерін орнатыңыз.

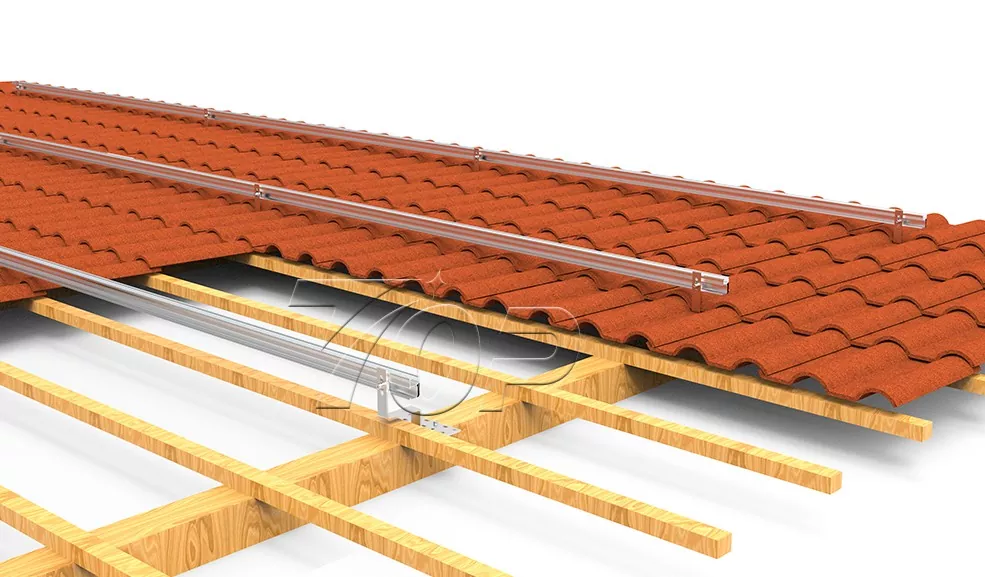

3. Рельстерді ілмектерге орнату

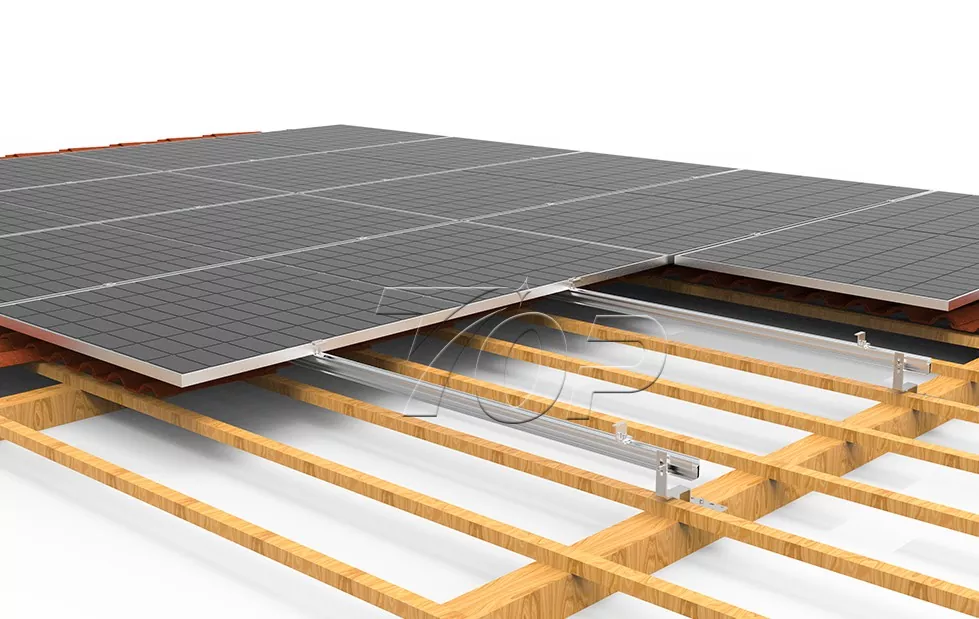

4. Күн батареяларын рельстерге орнатыңыз.

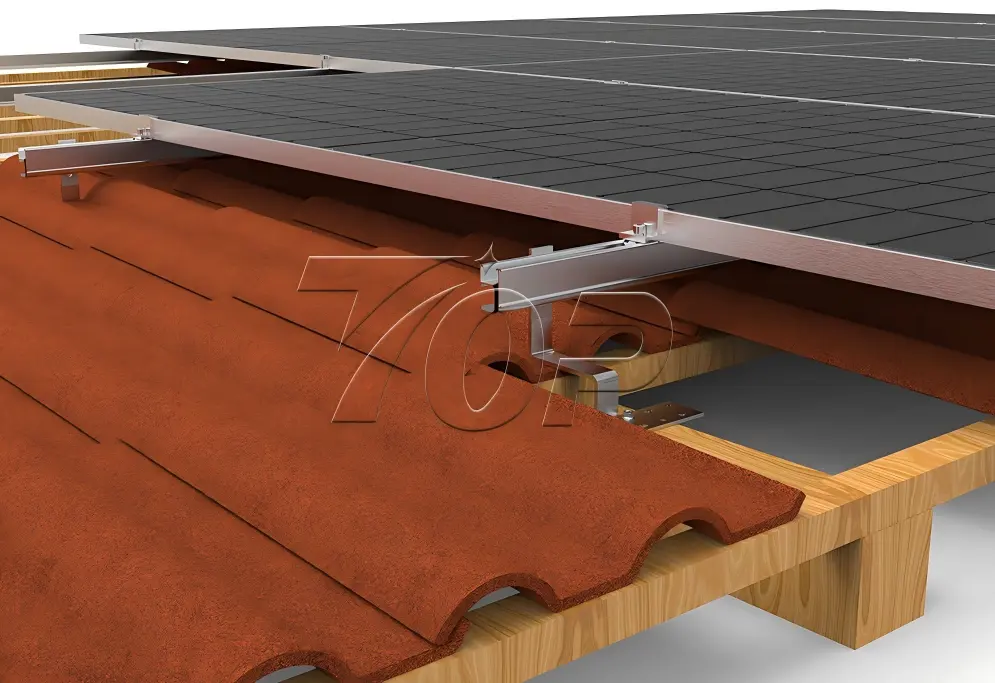

5. Күн батареяларын жалғап, ортаңғы қысқыштармен және соңғы қысқыштармен бекітіңіз.

Артықшылықтары

A. Topfencesolar жобаланған плиткалы шатырдың күн қондырғысы жүйесі 60 м/с жел жүктемесін, 1,4 кн/м2 қар жүктемесін имитациялау арқылы тұрғын үй немесе коммерциялық мақсатта қолданылады.

B. Биіктіктерді реттеу арқылы әртүрлі шатырларға сәйкес келетін икемді реттеу.

C. Оңай орнату, қарапайым құрылымды оңай орнатуға болады, күрделі құралдар мен дағдыларды қажет етпейді, уақыт пен күш-жігерді үнемдейді.

Ілмектер жүйесі аз кронштейндермен, құрылымның төмен құнымен және төмен еңбек құнымен жабдықталған.
