Плитка төбесіндегі ілмектерді орнату жүйесі

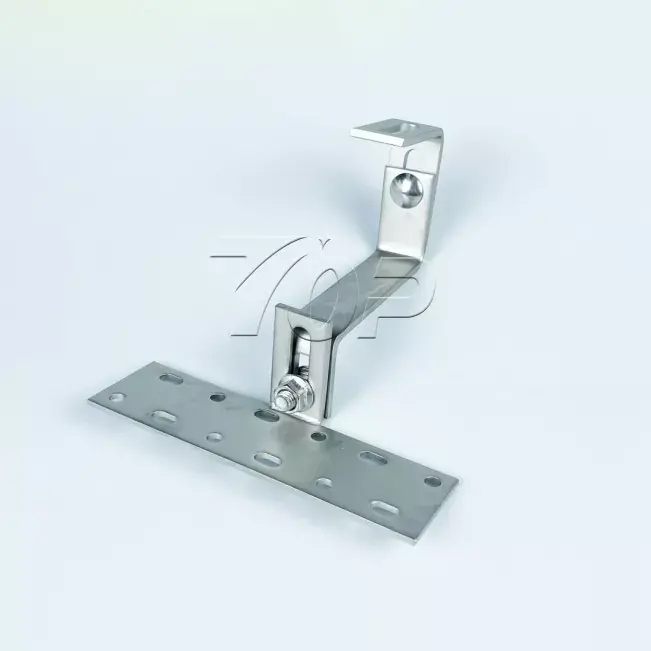

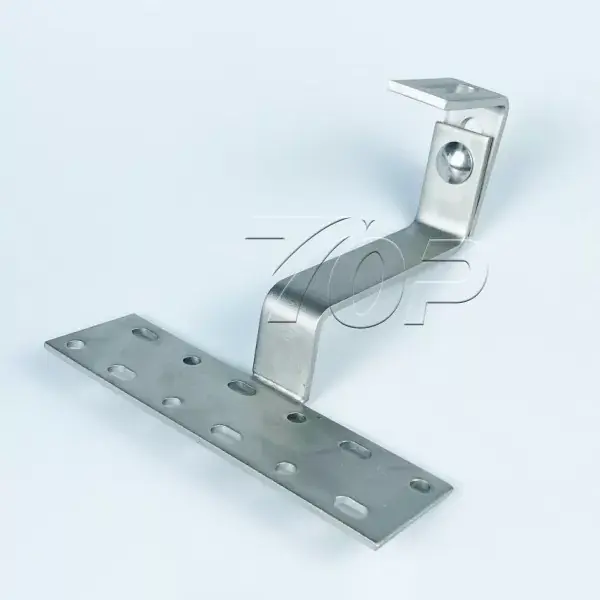

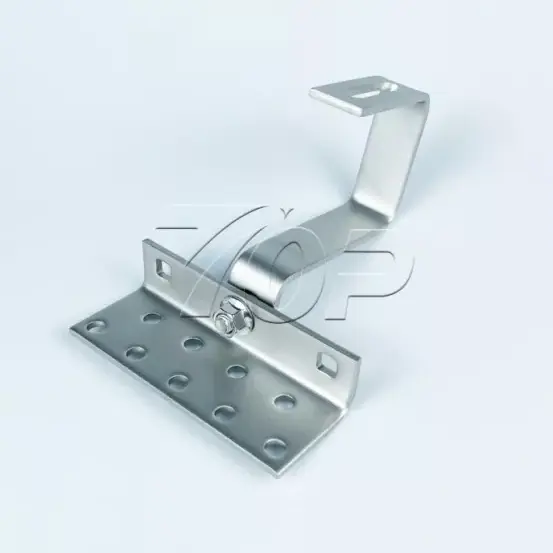

Сенімді Қытай өндірушісі мен жеткізушісін іздеп жүрсіз бе? Ары қарай қарамаңыз! Topfencesolar - жоғары сапалы тақтайша төбесіндегі ілмектерді орнату жүйесін ұсынатын жетекші зауыт. Topfencesolar шатыр ілгегі құрылымының дизайны, №: TF-AHK-H12 биіктігі екі реттелетін дизайн, қалыңдығы 5 мм тот баспайтын болаттан жасалған, ұзындығы 120-150 мм.

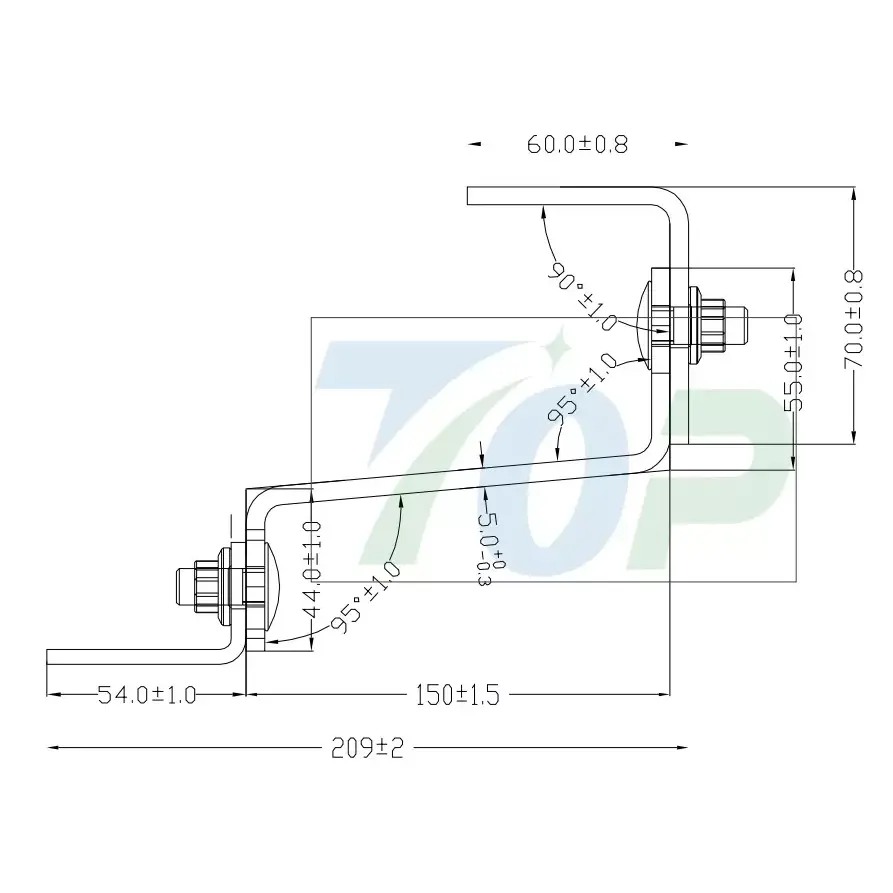

Техникалық талаптар:

1.Дәнекерлеу өткелдері біркелкі тығыз, керемет беті бар, асты кесілген, жарықтар немесе саңылаусыз, т.б.

2.Секциялар өткір жиегі жоқ тегіс, өткір бұрышы немесе бұрғысы және т.б.

3.Анықталмаған төзімділік M дәрежесіне сәйкес жүзеге асырылады (GB/T 1804-2000).

4.Тік бұрыш үшін белгі жоқ.

5. Беттік өңдеу тапсырыс берушінің талаптарына сәйкес жасалады.

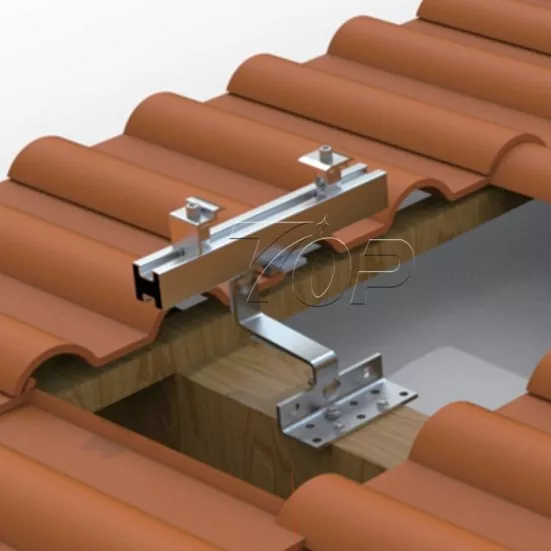

Дәстүрлі жерге орнатудан айырмашылығы, шатырға орнату шешімі күн энергиясын пайдалану жылдамдығын тиімді арттырады. Topfencesolar компаниясының шатыр ілмектерін орнату жүйесі тұрғын үйлер мен коммерциялық күн электр станцияларында кеңінен қолданылады. Арнайы ілмек пішінін қолданатын шешім тақтайша төбесі негізінде құрастырылған, оны төбенің ағаш арқалығына орнату, ілмек корпусының иілу пішіні плиткаларға зақым келтірместен шатырға 100% жанасусыз жабыстырылады. Және бұл дизайн бастапқы төбені төбеге енбестен қауіпсіз сақтай алады және судың ағып кету қаупін азайтады.

Материал:

Topfencesolar тақтайшаларының шатыр ілмектерін орнату жүйесінің конструкциялары негізінен баспайтын болаттан тұрады, біз 25 жылдан астам қызмет көрсету арқылы жоғары сапалы және ұзақ мерзімді пайдалануды сақтаймыз. Материал - SUS304 баспайтын болаттар. Ал төбедегі күн панельдерін қатты қолдау үшін Al6005-T5 алюминий рельстерін біріктіретін жүйе.

Бұл ілмекке арналған рельстің бетін өңдеу: ≥15 мкм анодтау беті өңделген алюминий.

Өнімділік: әртүрлі дінді қолдану кезінде және тіпті күрделі климаттық ортада алюминий құрылымдарын тамаша коррозияға қарсы сақтайды.

Сертификаттар: Topfencesolar ілгегі SGS/CE/TUV талаптарына және өндіріс сапасы SGS стандартына сәйкес келеді.

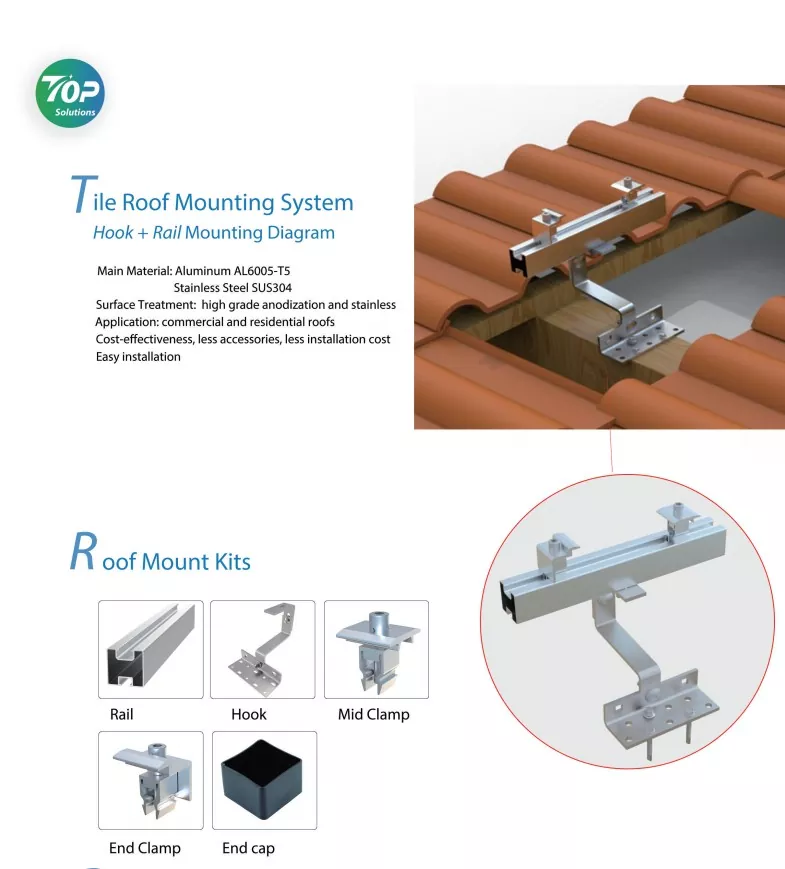

Плитка төбесіндегі ілмектердің құрамдас бөліктері:

жыпылықтау: резеңке

Ілмек тұтқасы: SUS304 болат

Бекіткіштер: бұрандалар/ өздігінен бұрап тұратын түйреуіш

Рельс қысқыштары: ортаңғы қысқыш/соңғы қысқыш

Артықшылықтары:

Бұл жылдам Topfencesolar шатыр ілмектерін орнатудың артықшылығы - ол ең төмен бағамен тез орнатылады және шатырдың бастапқы құрылымына ең аз өзгерістер енгізеді. Осылайша, бұл ілмекті бекіту жүйесі шатырмен үйлесетін жоғары эстетикалық тартымдылыққа ие.

Сондай-ақ бізде Еуропа нарығында танымал қара түсті опциялар бар.

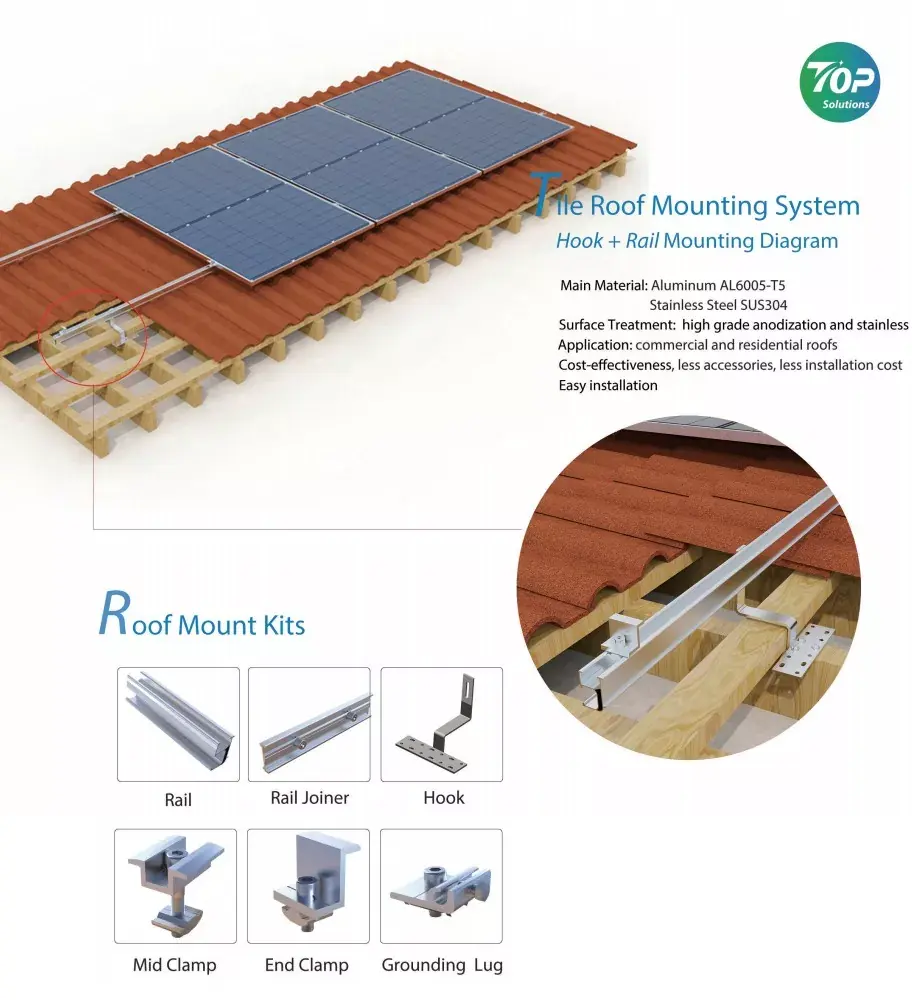

Қолданба күн панелінің төбесін орнату жүйесіне сәйкес келеді. Егжей-тегжейлі үлгіге күн плиткаларының шатыр ілмектерін бекіту кронштейндері + алюминий рельстерді орнату кіреді.

Орнату қадамдары:

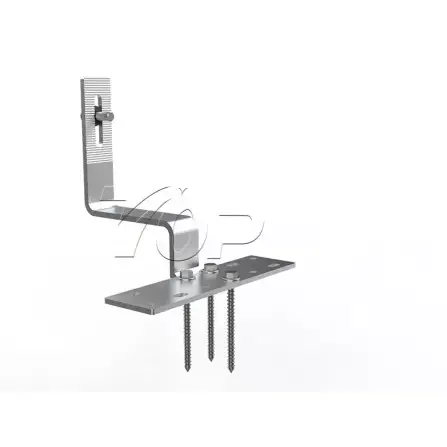

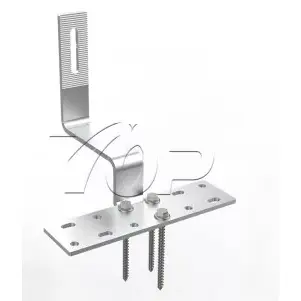

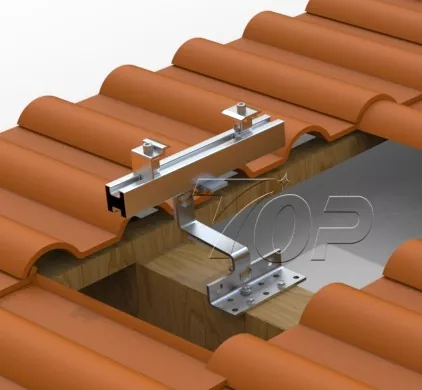

Бірінші қадам: Плитка төбесіндегі жүйенің толық құрылымы шатырдың ағаш арқалығына темір жол ілгегін бекітетін бұрандалар немесе болттарды пайдалану болып табылады.

Екінші қадам: Topfencesolar алюминий рельстерін ілмектерге орнату, әртүрлі рельстерді рельс қосқыштарымен біріктіру керек.

Үшінші қадамдар: Төбенің барлық ілмектері дайын болғаннан кейін және оған алюминий рельстер бекітілгеннен кейін, күн панельдерін орнатуға дайындалыңыз. PV панельдерін орнатпас бұрын, тік немесе ландшафтық бағдар орнатуды аяқтау үшін Topfencesolar инженер тобымен панельдер массивінің орналасуын растаңыз. Содан кейін PV панельдерін 1 rwo-ға 4-14 немесе одан да көп панельдермен бір жиынтықпен немесе екі панельді бір қатарға, 4-20 бірлік күн батареяларын рельстерге бір бағанға қойыңыз. Жол және баған панелінің саны төбе өлшеміне және күн сәулесі түсетін жағына байланысты. Төбеңіздегі күн панелінің схемасын қалай жобалау және шатырыңыздың төбеге қандай қуат сыйымдылығын орнатуға болатыны туралы кәсіби мәліметтерді TOPrfence энергетикалық инженерлер тобынан кеңес ала аласыз.

Төртінші қадам: Күн панельдерін алюминий рельстердегі Topfencesolar Mid-clmaps көмегімен жалғау және осы күн панельдерін плитка төбелерінде қауіпсіз қорғау үшін End-clmaps арқылы аяқтаңыз.

Құрылымды жобалауға және күн панелін орнатуға әсер ететін факторлар:

1. Шатырдың өлшемі - ғимаратқа орнатуға болатын қуат қуатын анықтайды.

2. Шатырдың түрі: әр түрлі шатыр түрлерінің әртүрлі монтаждау шешімдері бар. Рельстері бар ілгектерді таңдау ең жақсы шешімдердің бірі болып табылады, төмен баға, күн панелінің жоғары беріктігі және шатырдың салмағын жүктеу қауіпсіздігі үшін жақсы жеңіл құрылым. Бірақ металл шатыр немесе бетон шатыр сияқты, L фут + рельс құрылымы немесе балласт жүйелері, т.б. таңдау керек. Topfencesolar Engineer командасынан кеңес алыңыз.

3. Күн батареяларының өлшемдері және әрбір панельдердің қуат сыйымдылығы. Бұл құрылымның салмағына байланысты.

4. Желдің жылдамдығы. Төбе ілмектерін орнату жүйесінің құрылымы 2 м/с-тан 70 м/с-қа дейінгі желге төтеп беру үшін жеткілікті берік болуы керек (желдің орташа жылдамдығы 3 секундпен есептеледі).

5. Құрылымның материалы: қазіргі уақытта болат пен алюминий монтаждық құрылымдарда жиі қолданылады және танымал, шатыр құрылымы үшін жеңіл материалды таңдау керек, сондықтан Almuminun-ға бару ең жақсы нұсқа болып табылады. Topfencesolar-дан Al6005-T5 күн алюминийі нарыққа қарағанда жоғары сапалы.

Артықшылықтары

1.Topfencesolar жобаланған Күн монтаждау жүйесіне арналған шатыр ілмектері оңай орнатылатын дизайн, аз жақшалар, жылдам орнату.

2. Біздің шатыр ілмектері жинақтарында жоғары сапалы анодтау процесі және тот баспайтын бетті өңдеу бар. Ұзақ мерзімді пайдалануды қолдау.

3. Оңтайландырылған аксессуарлардың дизайны төменірек. Орнату құнын төмендету үшін сайттарда орнату жұмыстары азырақ қажет.

4.Topfencesolar әр түрлі плиткалық шатырларды қарсы алу үшін реттелетін және Германия, Польша, Австрия, Испания немесе Жапония, Индонезия және т.б. нарықтарды жабу үшін реттелетін әртүрлі типтегі ілгектер опцияларының сериясына ие.

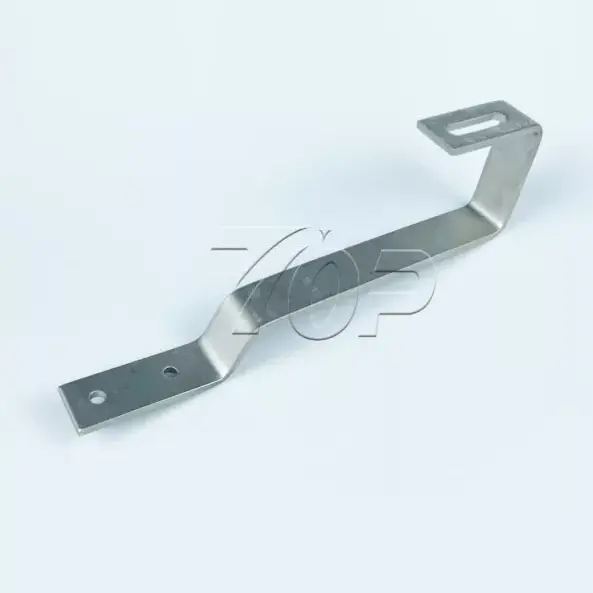

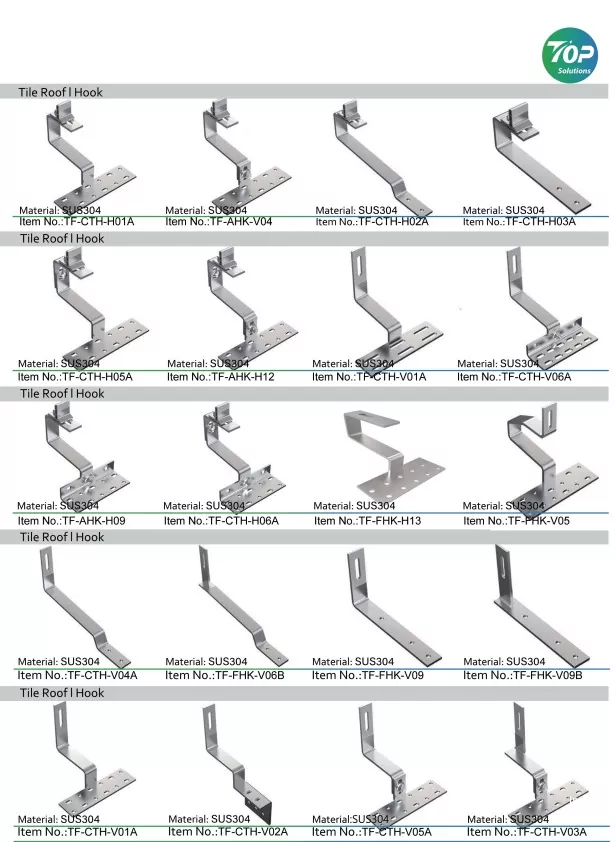

Әр түрлі пішіндегі және ілмектердің түрлерінің қосымша нұсқалары:
