Алюминий күн панелін орнатуға арналған рельстер
Алюминий күн панелін орнату рельстері бүкіл күн монтаждау құрылымы үшін маңызды бөліктердің бірі болып табылады. Олар 25 жылдан астам тозуға төзімді, бетін анодтаумен өңделген алюминий 6005-T5 материалдарынан жасалған.
Бренд атауы:Topfencesolar Өнім материалы:Алюминий 6005-T5, 6063-T6 Өнім функциясы:Күн монтаждау тірегі Қызмет мерзімі:≥ 20 жыл
Бренд атауы:Topfencesolar Өнім материалы:Алюминий 6005-T5, 6063-T6 Өнім функциясы:Күн монтаждау тірегі Қызмет мерзімі:≥ 20 жыл
TF-RL-B48 алюминийден жасалған күн панельдерін орнату рельстері шатырларға арналған, олар әдетте құрылымның беріктігі жоғары талаптары бар жерде орнату үшін қолданылады. Рельс профилінің конструкциялары нарықтағы қарапайым шатыр рельстеріне қарағанда күшті және қалыңырақ, оны желдің жылдамдығы максимум 60 м/с болатын кейбір жобаларда қолдануға болады.
ДЕРЕКТЕР парағы
|
Тексеру тармағы санаты |
Тексеру тармағы |
Стандартты талап (ASTM B221) |
|
Химиялық құрамы (%) |
Кремний (Si) |
0,40 - 0,80 |
|
Темір (Fe) |
≤ 0,70 |
|
|
Мыс (Cu) |
≤ 0,10 |
|
|
Марганец (Mn) |
0,30 - 0,60 |
|
|
Магний (мг) |
0,40 - 0,60 |
|
|
Хром (Cr) |
≤ 0,10 |
|
|
Мырыш (Zn) |
≤ 0,25 |
|
|
Титан (Ti) |
≤ 0,10 |
|
|
Басқа элементтер (әрқайсысы) |
≤ 0,05 |
|
|
Басқа элементтер (барлығы) |
≤ 0,15 |
|
|
Алюминий (Al) |
Қалдық |
|
|
Механикалық қасиеттері |
Созылу күші (σb) |
≥ 230 МПа |
|
Шығымдылық (σ0,2) |
≥ 170 МПа |
|
|
Ұзарту (δ5) |
≥ 8% |
|
|
Бринелл қаттылығы (HB) |
≥ 65 |
|
|
Ығысу күші |
≥ 140 МПа |

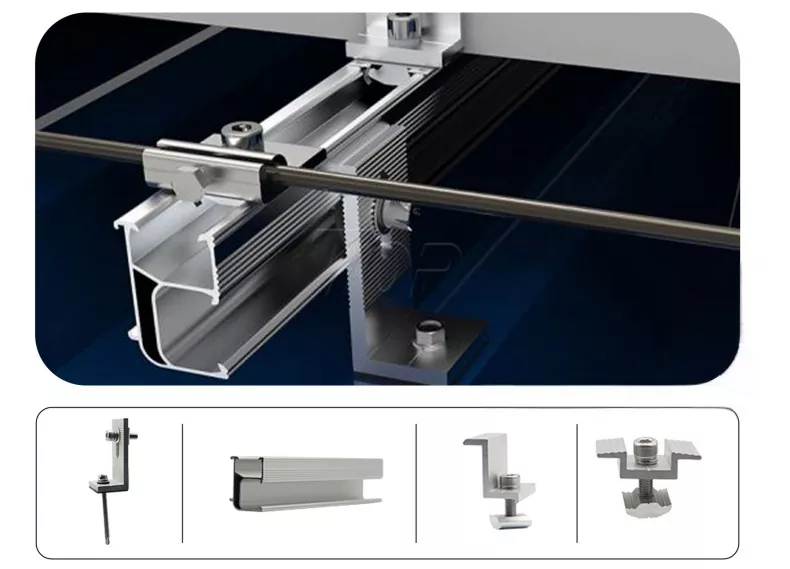

TF-RL-B48 PV рельстері ерекше дизайнының арқасында танымал болды, ол профильдің артқы жағындағы ойықпен жасалған, сондықтан рельс қосқышын рельстің артқы жағына орнатуға болады, бұл L аяқтарын немесе тақтайша шатыр ілмектерін орнатуға әсер етпейді.
Осылайша, орнату тобына Кедергі мәселесі туралы алаңдамауы керек, бұл орнату уақытын үнемдейді.
Біздің алюминий күн панелін орнату рельстерінің анодтау қабатының қалыңдығы 10 мкм-ден асады, сыртқы түрі жақсы және коррозияға төзімді. Бұл оларды әртүрлі климатта ашық ауада қолдануға жарамды етеді. (анодтау қабатына қойылатын әртүрлі талаптарды да реттеуге болады)
Алюминийден жасалған күн батареяларының салмағы жеңіл, өңдеуге және орнатуға оңай, бұл еңбек шығынын үнемдейді және икемді орнатуды қолдайды.

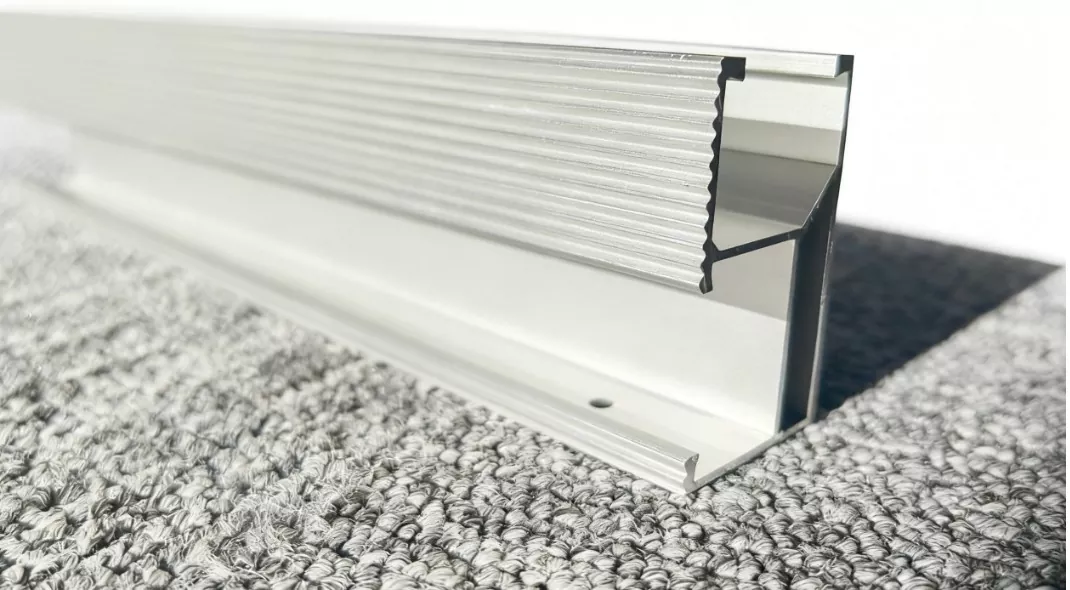

Шатыр рельсінің алдыңғы жағында жолақтар бар, олар шатыр ілгегі немесе L Feet аксессуарларының тұрақтылығын онымен тамаша үйлесетіндей етіп арттырады.

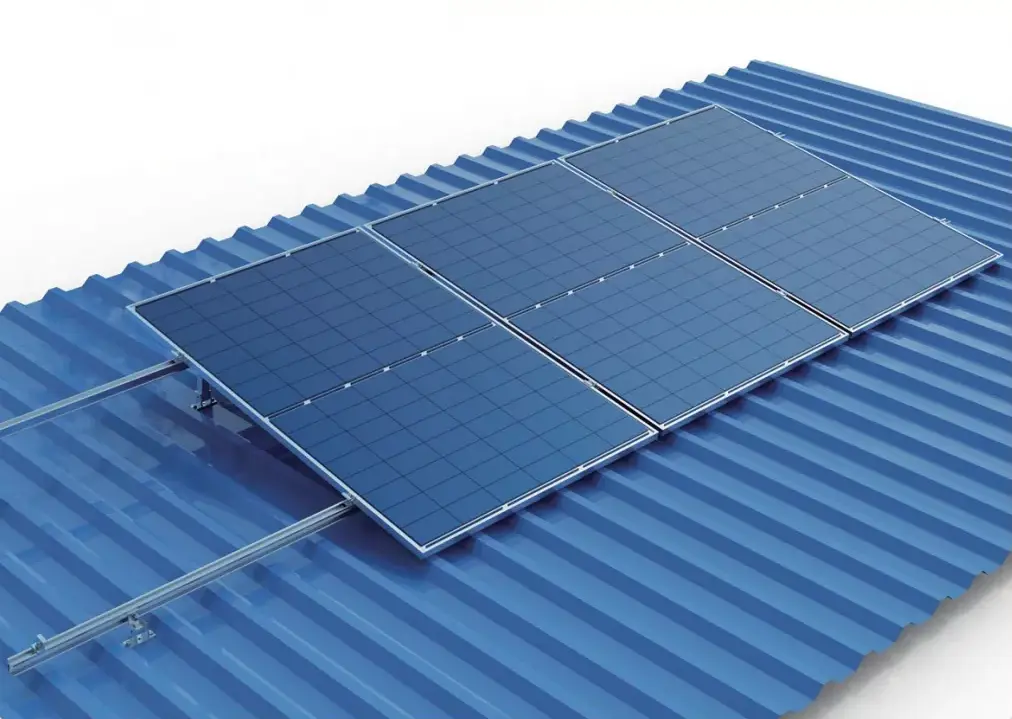

Металл төбеге арналған орнату құрылымы, соның ішінде: L аяқ, күн рельсі, соңғы қысқыш, ортаңғы қысқыш және т.б.
Күміс және қара түстер бар және ұзындығы жоба сұранысына сәйкес реттелуі мүмкін.
Әрбір заттың саны талаптарға сәйкес реттелуі мүмкін
Осы күн сөре жүйесінің толық монтаждық жинақтары қандай?

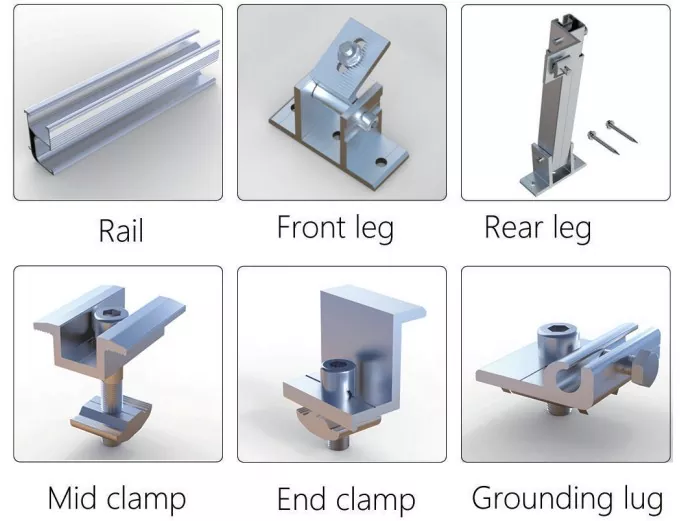

Бүкіл жинақтар негізінен рельстерді, алдыңғы аяқты, артқы аяқты және қысқыштарды қамтиды, мысалы, ортаңғы қысқыш, соңғы қысқыш және жерлендіру құлақшасы, т.б.
Төбеге рельстерді қалай орнатуға болады?
1. Алюминий күн панелін орнату рельстерінің санын тексеру үшін шатырдың өлшемін өлшеңіз.

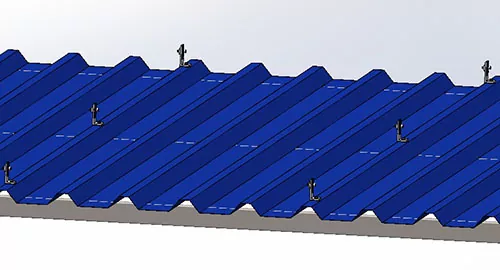

2. Рельстік тірек негізін орнатыңыз. Мысалы, төмендегі L табандық ерітінді түрі, алдымен L аяқ жиынтықтарын позициялық шатырға орнату.
3. Бір сызық L аяқтарының арасындағы сырғымалы рельстер, L-футтардағы T ұяшығы болтымен бекітіңіз. Рельстер төмендегі суреттердегідей рельс қосқыштары арқылы қосылады.
|
|
|
|
|

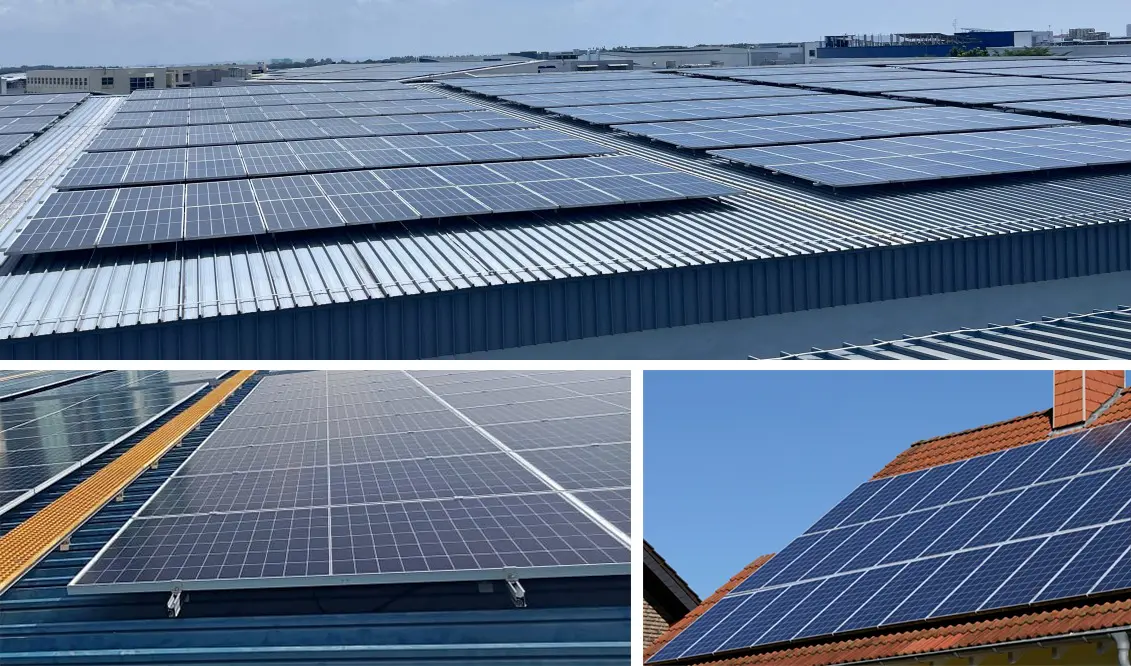

Жоба жағдайы
