Тегіс шатырға енбейтін күн балластын орнату жүйесі: коммерциялық шатырдың PV жобалары үшін инженерлік дәрежедегі су өткізбейтін шешім

Неліктен жалпақ төбеге арналған күн балласты монтаждау жүйелері шатырдың төбесіндегі PV құрылымдарын ауыстырады

Коммерциялық төбедегі фотоэлектрлік құрылғыларда тегіс шатырды күн балласты орнату жүйесіEPC мердігерлері, күн қондырғылары және өнеркәсіптік ғимараттар иелері үшін ең жылдам дамып келе жатқан орнату шешімдерінің біріне айналды. Көптеген зауыттар, қоймалар, логистикалық саябақтар және сауда орталықтары шатырдың күн сәулесін пайдаланатындықтан, сала төбеге кіретін дәстүрлі құрылымдардан гидрооқшаулағыш тәуекелдерді азайтатын және құрылыс тиімділігін арттыратын бұрғылаусыз жүйелерге ауысуда.

Көптеген EPC компаниялары үшін шатырдың ағып кетуі туралы шағымдар енді сатудан кейінгі шағын мәселе емес. Бір рет су өткізбейтін ақау техникалық қызмет көрсетудің қымбат шығындарын тудыруы, зауыт жұмысын тоқтатуы және тұтынушылардың ұзақ мерзімді сеніміне нұқсан келтіруі мүмкін. Дәл осы себептітегіс шатырды күн балласты орнату жүйесіқазір коммерциялық және өнеркәсіптік шатыр жобаларында кеңінен таңдалады. Төбенің өтуінің орнына балласт салмағын пайдалану арқылы жүйе орнату уақытын қысқарта отырып, су өткізбейтін мембраналарды қорғауға көмектеседі.

Сонымен қатар, қазіргі заманғы балласты күн сөре жүйелері енді «бұрғылаусыз қарапайым құрылымдар» емес. Инженерлік стандарттар соңғы бірнеше жылда тез дамыды. Желдің көтерілуіне төзімділік, шатырдағы жүктемені оңтайландыру, дренажды тазарту, коррозиядан қорғау және аэродинамикалық тұрақтылық қазіргі уақытта, әсіресе кең ауқымды коммерциялық PV қондырғылары үшін дизайнның орталық факторлары болып табылады.

Бұл мақалада төбеге кірмейтін күн монтаждау жүйелері қалай жұмыс істейтіні, EPC мердігерлері неліктен оларды көбірек ұнататындығы және нақты әлемдегі коммерциялық шатыр жобаларында қандай инженерлік бөлшектер маңызды екені түсіндіріледі.

Неліктен коммерциялық шатырдағы күн жобалары енбейтін балласты орнату жүйелеріне қарай жылжуда

Он жыл бұрын көптеген төбедегі күн жүйелері әлі де енетін якорь қосылымдарына сүйенді. Бетон төбелерді бұрғылау әдеттегі тәжірибе болып саналды. Бірақ коммерциялық шатыр жабындарының стандарттары өзгерді және бүгінгі күні құрылыс иелері бұрынғыға қарағанда гидрооқшаулағыш тәуекелдерге әлдеқайда сезімтал.

Көптеген өнеркәсіптік нысандарда шатырдың өзі миллиондаған долларлық өндірістік жабдықтар мен инвентарларды қорғайды. Автоматтандырылған өндірістік желіден, салқындатқыш қоймадан немесе электроника зауытынан жоғары ағып кету мәселесі тез арада негізгі операциялық мәселеге айналуы мүмкін. Кейбір жобаларда судың түсуінен болатын жөндеу құны монтаждау құрылымының бастапқы құнынан жоғары.

Осыған байланысты, енбейтін күн монтаждау жүйелері енді балама шешім ретінде емес, тәуекелді бақылау стратегиясы ретінде қарастырылады.

EPC мердігерлеріне қысымның артуы

Бүгінгі таңда EPC мердігерлері бірнеше бағыттан қысымға ұшырайды:

• Қысқа жоба кестелері
• Еңбек шығындарының артуы
• Гидроизоляция жауапкершілігінің жоғары тәуекелдері
• Шатырдың құрылымдық шолулары қатаңырақ
• Ұзақ мерзімді сенімділікке иелердің өсу үміті

Дәстүрлі шатырдың енуі жиі қосымша мақұлдау рәсімдерін жасайды. Су өткізбейтін тексерулер, мембраналарды жөндеу және құрылымды нығайту жобаның күрделілігін арттыруы мүмкін. Енгізбейтін балласты күн қондырғысы жүйесі бұл жұмыс процестерін жеңілдетуге көмектеседі.

Бір уақытта бірнеше МВт ауқымды шатыр жобаларын басқаратын орнатушылар үшін орнату қадамдарын азайту жобаның айналу жылдамдығын және еңбек тиімділігін тікелей жақсарта алады.

Қолданыстағы ғимаратты қайта жаңғырту жобаларына ауысу

Балласты құрылымдардың тез өсіп келе жатқан тағы бір себебі - шатырдың күн сәулесінен қуат алатын жобаларын кеңейту.

Көптеген коммерциялық ғимараттар ешқашан фотоэлектрлік жүйелер үшін жобаланбаған. Кейбір шатырлар қазірдің өзінде 8-15 жаста, ескірген су өткізбейтін қабаттар немесе белгісіз құрылымдық құжаттама. Мұндай жағдайларда ғимарат иелері көбінесе шатырдың мембранасына қосымша бұрғылауға рұқсат бергісі келмейді.

Бұрғылаусыз күн төбесін орнату тәсілі мақұлдау процесінде алаңдаушылықты азайтады және EPC мердігерлеріне ескі ғимараттар үшін практикалық шешім береді.

Гидроизоляция енді «кішігірім мәселе» емес

Бұрын гидрооқшаулағыш талқылаулар кейде энергия өндіру өнімділігімен салыстырғанда екінші реттік ретінде қарастырылды. Бұл менталитет қатты өзгерді.

Бүгінгі күні көптеген коммерциялық клиенттер шатырдағы күн энергиясы бойынша ұсыныстарды үш басымдықты пайдалана отырып бағалайды:

1. Төбенің қауіпсіздігі
2. Жүйе сенімділігі
3. Ұзақ мерзімді операциялық тәуекел

Әрине, ұрпақтың өнімділігі әлі де маңызды. Бірақ шатырдың ағып кетуіне жол бермеу, әсіресе логистикалық қоймалар, фармацевтикалық фабрикалар, азық-түлік өнімдерін өңдеу кәсіпорындары және деректер орталықтары үшін бірдей маңызды болды.

Бұл бүкіл әлемде балласттық күн сөре жүйелерін қабылдаудың ең күшті драйверлерінің бірі.

Тегіс шатырлы күн балласты монтаждау жүйесі дегеніміз не?

Тегіс шатырды күн балласты орнату жүйесі механикалық шатыр анкерлерінен гөрі салмақты балласт блоктарын пайдаланып күн панельдерін бекітетін енбейтін фотоэлектрлік тірек құрылымы болып табылады.

Шатырдың бетіне бұрғылаудың орнына жүйе желдің көтерілуіне қарсы тұру және құрылымның тұтастығын сақтау үшін есептелген балласт салмағына, аэродинамикалық дизайнға және үйкеліске негізделген тұрақтылыққа сүйенеді.

Бұл жүйелер әдетте су өткізбейтін өнімділікті сақтау маңызды болып табылатын коммерциялық және өнеркәсіптік жалпақ шатырларда қолданылады.

Негізгі құрылымдық жұмыс принципі

Жұмыс принципі салыстырмалы түрде қарапайым, бірақ оның артындағы инженерлік есептеулер өте күрделі болуы мүмкін.

Монтаждау құрылымы жүктемелерді төбенің бетіне балласт науалары, тірек аяқтары және қорғаныс төсемдері арқылы таратады. Желдің көтерілу күштері мыналардың комбинациясы арқылы әсер етеді:

• Балласт салмағы
• Аэродинамикалық жел дефлекторлары
• Оңтайландырылған көлбеу бұрыштары
• Қорғаныс төсемдері мен шатырдың мембранасы арасындағы үйкеліс

Енгізетін жүйелерден айырмашылығы, су өткізбейтін қабат арқылы өтетін анкерлік болттар жоқ.

Бұл әсіресе су өткізбейтін тұтастығы ену нүктелеріне өте сезімтал болатын TPO, PVC және EPDM мембраналық шатырлар үшін өте маңызды.

Балласты күн қондырғысының негізгі компоненттері

Конструкциялар өндірушілер арасында әртүрлі болғанымен, коммерциялық шатырдың балласт жүйелеріне бірнеше жалпы құрылымдық компоненттер кіреді.

AL6005-T5 алюминий рельстері

Жоғары берік алюминий рельстер күн модульдерін қолдайды және жүктемені бүкіл құрылымға тасымалдайды.

AL6005-T5 алюминий қорытпасы кеңінен қолданылады, себебі ол:

• Жақсы коррозияға төзімділік
• Жоғары құрылымдық беріктік
• Жеңіл өңдеу
• Сыртта ұзақ қызмет ету мерзімі

Ауыр болат жүйелермен салыстырғанда, алюминий құрылымдарын тасымалдау және шатырларға орнату оңайырақ.

Алдыңғы және артқы тірек аяқтары

Тірек аяқтары модульдің көлбеу бұрышын және құрылымдық геометрияны анықтайды. Жобаға байланысты жүйелер мыналарды пайдалана алады:

• Оңтүстікке қарай еңкейтілген дизайн

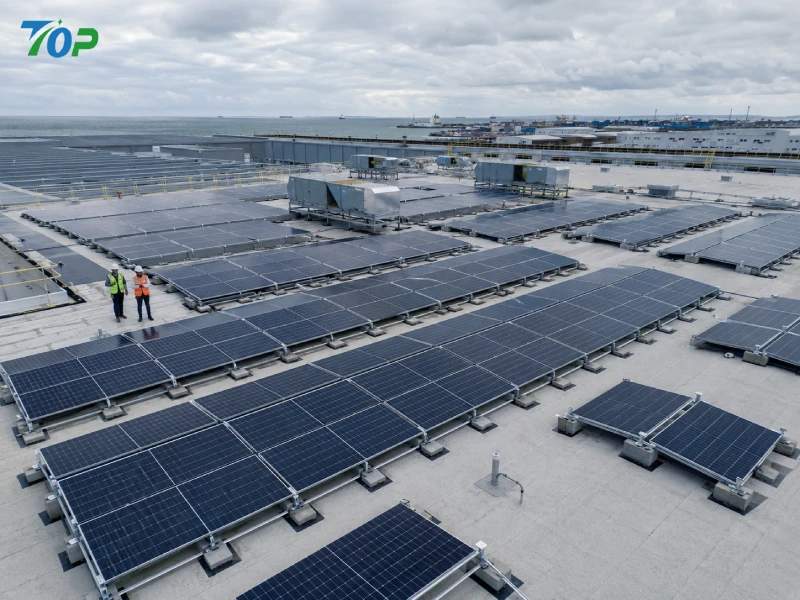

• Шығыс-Батыс төмен көлбеу конфигурациясы
• Аэродинамикалық төмен профильді орналастыру

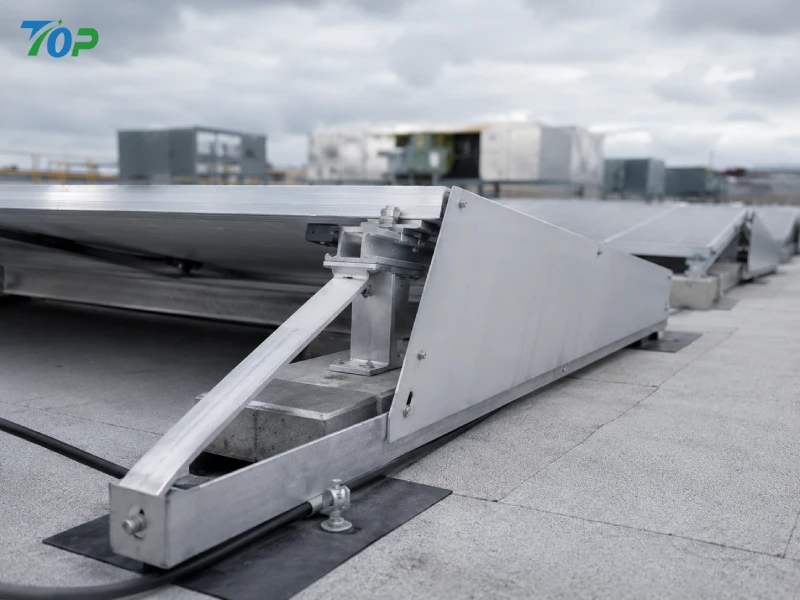

Артқы тірек құрылымы көтерілуге ​​төзімділікті жақсарту үшін жиі жел дефлекторларын біріктіреді.

Балласты науалар

Балласты науалар жел жүктемелеріне қарсы жүйені тұрақтандыратын бетон блоктарын немесе басқа салмақты материалдарды ұстайды.

Балласт талаптары бірнеше инженерлік айнымалыларға байланысты:

• Төбенің биіктігі
• Жергілікті желдің жылдамдығы
• Ғимараттың әсер ету категориясы
• Модульдің көлбеу бұрышы
• Төбенің жиектері
• Жүйенің аэродинамикалық өнімділігі

Күшті жел жағалауындағы аудандарда балластты есептеулер айтарлықтай күрделене түседі.

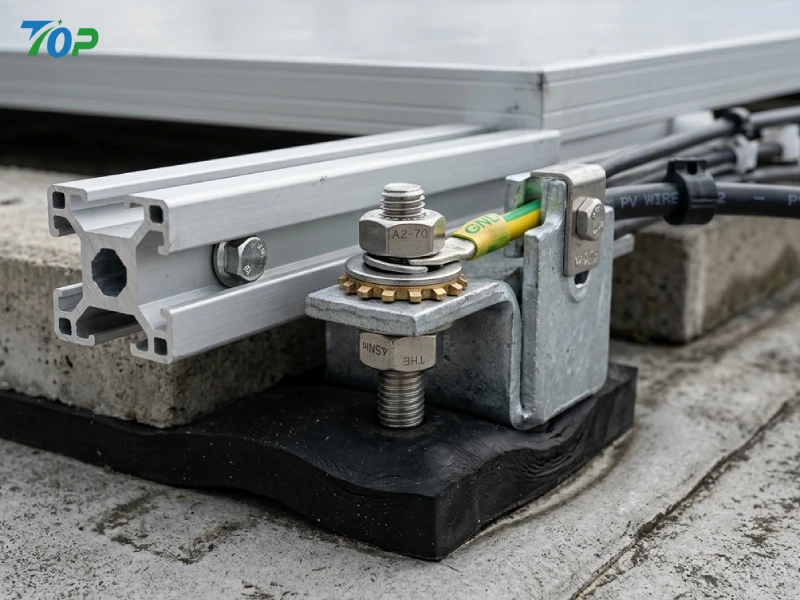

SUS304 Тот баспайтын болаттан жасалған бекіткіштер

Төмен сапалы шатыр жобаларында бекіту элементтері жиі назардан тыс қалады, бірақ олар ұзақ мерзімді сенімділікке тікелей әсер етеді.

SUS304 баспайтын болаттан жасалған жабдық мыналарды қамтамасыз етеді:

• Күшті коррозияға қарсы өнімділік
• Ұзақ қызмет ету мерзімі
• Төменделген техникалық қызмет көрсету қаупі
• Тұрақты сыртқы төзімділік

Бұл әсіресе жағалаудағы немесе ылғалды өндірістік ортада маңызды болады.

EPDM резеңке төсемдер

Бекіту құрылымы мен шатырдың мембранасы арасында қорғаныс резеңке төсемдер орнатылады.

Олардың функцияларына мыналар жатады:

• Үйкеліс күшінің артуы
• Су өткізбейтін қабаттарды қорғау
• Тікелей қысым концентрациясын төмендету
• Төбенің үйлесімділігін жақсарту

Тиісті мембраналық қорғаныс болмаса, тіпті енбейтін жүйелер уақыт өте келе шатыр материалдарын зақымдауы мүмкін.

Енбейтін күн монтаждау жүйелері шатырдың гидроизоляциясын қалай қорғайды

Тегіс шатырды күн балласты орнату жүйесінің ең үлкен артықшылықтарының бірі су өткізбейтін қорғаныс болып табылады.

Коммерциялық құрылыс иелері үшін бұл көбінесе көптеген орнатушылар күткеннен де маңызды.

Орнату кезінде шатырдың ағуы аз болып көрінуі мүмкін, бірақ бірнеше жаңбырлы маусымда мәселе, әсіресе ірі өнеркәсіптік нысандарда тез кеңеюі мүмкін.

Төбеге енудің жасырын қаупі

Әрбір шатырдың енуі ықтимал ұзақ мерзімді сәтсіздік нүктесін тудырады.

Орнату кезінде су өткізбейтін тығыздағыштар дұрыс қолданылғанның өзінде материалдар табиғи түрде ескіреді:

• Ультракүлгін сәулелену
• Термиялық кеңею циклдері
• Жаңбыр суының эрозиясы
• Механикалық тербеліс
• Температураның ауытқуы

Төбенің төбесінде бірнеше жылдар бойы әсер еткеннен кейін, тығыздағыштың деградациясы якорь нүктелерінің айналасына ылғалдың енуіне мүмкіндік беруі мүмкін.

Бұл мәселе әсіресе келесі аймақтарда жиі кездеседі:

• Күшті ультракүлгін сәулелену
• Қатты жауын-шашын
• Жиі тайфундар
• Температураның үлкен маусымдық ауытқуы

Неліктен коммерциялық құрылыс иелері бүгінде сақтық танытады?

Ғимарат иелері соңғы онжылдықта төбедегі күн батареяларымен тәжірибелі болды. Көптеген адамдар шатырдың енуіне байланысты ұзақ мерзімді техникалық қызмет көрсету тәуекелдерін түсінеді.

Шын мәнінде, кейбір өнеркәсіптік меншік иелері қазір EPC сауда-саттықтары кезінде енбейтін монтаждау жүйелерін талап етеді.

Бұл тенденция барған сайын кең таралған:

• Логистикалық парктер
• Тоңазытқыш қоймалары
• Электроника шығаратын зауыттар
• Азық-түлік өндірісі ғимараттары
• Фармацевтикалық зауыттар

Бұл салалар ағып кетуге байланысты операциялық тәуекелдерге оңай төзе алмайды.

Шатырдың кепілдік тұтастығын қорғау

Тағы бір маңызды мәселе - бұл шатырдың кепілдігі.

Кейбір шатыр өндірушілері шатырдың бақылаусыз енуінен кейін су өткізбейтін кепілдіктерді ішінара жоюы мүмкін. Бұл құрылыс иелері үшін де, EPC мердігерлері үшін де қосымша заңдық және қаржылық алаңдаушылық тудырады.

Балласты күн батареясын орнату жүйесі бұл мәселені азайтуға көмектеседі, өйткені су өткізбейтін мембрана негізінен бұзылмаған.

Бұл келесілер арасындағы байланысты жеңілдетеді:

• Шатыр жабындарын жеткізушілер
• Ғимарат иелері
• PV орнатушылар
• Сақтандыру компаниялары

Сатудан кейінгі техникалық қызмет көрсету қысымының төмендеуі

EPC мердігерлері үшін гидрооқшаулағыш талаптар өте көп уақытты қажет етеді.

Кейде нақты ағып кету көзі PV жүйесіне қатысты емес, бірақ шатырда күн жабдығы болғаннан кейін, орнатушы көбінесе ақауларды жоюға қатысады.

Ену нүктелерін азайту болашақ даулардың ықтималдығын төмендетеді және ұзақ мерзімді тұтынушы қарым-қатынастарын қорғауға көмектеседі.

Бұл көптеген тәжірибелі EPC компанияларының қазір шатыр жағдайлары мүмкіндік берген кезде коммерциялық жобаларда төбеге кірмейтін күн монтаждау жүйелерін стандарттауының бір себебі.

Балласты күн қондырғыларының инженерлік артықшылықтары

Балластық жүйелердің танымалдылығы тек гидроизоляцияға қатысты емес. Инженерлік тиімділіктің тағы бір негізгі себебі.

Қазіргі заманғы коммерциялық шатыр жобалары құрылымдық сенімділікті сақтай отырып, орнату уақытын қысқарту үшін тұрақты қысымға ұшырайды. Дұрыс жобаланған балласт жүйесі екі мақсатқа да қол жеткізуге көмектеседі.

Жылдамырақ орнату жұмыс процесі

Дәстүрлі якорь негізіндегі орнатумен салыстырғанда, балласт құрылымдары әдетте құрылыстың аз қадамдарын талап етеді.

Әдетте қажет емес:

• Төбені бұрғылау
• Зәкірді химиялық өңдеу
• Су өткізбейтін қайта тығыздау
• Кешенді ену инспекциясы

Бұл шатырды орнату уақытын айтарлықтай қысқартады.

Көптеген жүйелер де алдын ала құрастырылған құрылымдық құрамдастарды пайдаланады, бұл орнатушыларға модульді орнатуды тезірек аяқтауға мүмкіндік береді.

Үлкен коммерциялық шатырларда уақытты үнемдеу айтарлықтай байқалады.

Қысқартылған еңбек талаптары

Жұмыс күшінің тапшылығы көптеген елдердегі күн батареяларын орнату нарығына әсер етуде.

Балластық жүйелер орнату процедураларын жеңілдететіндіктен, EPC мердігерлері жиі төмендетеді:

• Білікті еңбекке тәуелділік
• Шатырды су өткізбейтін мамандар
• Орнату жаттығуларының күрделілігі
• Шатырды дайындау жұмыстары

Бұл үлкен жоба құбырлары үшін орнатудың ауқымдылығын жақсартуға көмектеседі.

Қолданыстағы ғимараттар үшін жақсартылған бейімделу

Барлық шатырлар енетін жүйелер үшін өте қолайлы емес.

Кейбір қолданыстағы ғимараттарда:

• Шектеулі құрылымдық құжаттама
• Су өткізбейтін қабаттардың ескіруі
• Шектеулі бұрғылауға рұқсаттар
• Шатырдың күрделі макеттері

Тегіс шатырға кірмейтін күн балластын орнату жүйесі бұл жағдайларда үлкен икемділікті қамтамасыз етеді.

Бұл бейімделу әсіресе шатырдың коммерциялық жобалары үшін өте маңызды.

Ұзақ мерзімді техникалық қызмет көрсету шығындарын төмендету

Ұзақ мерзімді операциялық шығындар көптеген жобаны әзірлеушілер бастапқыда түсінетіннен де маңызды.

Кейінірек гидроизоляция мәселелерін тудыратын арзан монтаж құрылымы жобаның 20 жылдық өмірлік циклі ішінде тез қымбатқа түсуі мүмкін.

Балласт жүйелері төмендегілерді азайтуға көмектеседі:

• Ағып кетуді жөндеу шығындары
• Су өткізбейтін мембранаға күтім жасау
• Коррозияға байланысты ауыстыру
• Төбеге кіру қиындықтары

Уақыт өте келе бұл жобаның жалпы ROI-ін айтарлықтай жақсарта алады.

Тегіс шатырдағы балласттық PV жүйелері үшін маңызды инженерлік дизайнды қарастыру

Тегіс шатырлы күн балластын орнату жүйесі сырттан механикалық тұрғыдан қарапайым болып көрінуі мүмкін, бірақ сенімді коммерциялық шатырды орнатудың артындағы инженерия шын мәнінде өте қажет.

Көптеген сәтсіз шатырдағы PV жобаларында мәселе күн модулінің өзінде емес еді. Мәселе әдетте желдің бағаланбаған көтерілуінен, төбедегі жүктемені нашар талдаудан, дренаждық кедергілерден немесе жобалаудың бастапқы кезеңінде еленбеген ұзақ мерзімді құрылымдық шаршаудан туындады.

Сондықтан тәжірибелі EPC мердігерлері орнатуды бастамас бұрын инженерлік есептеулерге мұқият назар аударады.

Шатырдың құрылымдық жүктеме сыйымдылығын бағалау

Кез келген балласты күн сөре жүйесін таңдамас бұрын, шатырдың құрылымдық сыйымдылығын мұқият бағалау керек.

Жүктерді тікелей құрылымдық бекіту нүктелеріне тасымалдайтын енетін жүйелерден айырмашылығы, балласттық жүйелер салмақты шатырдың бетіне таратады. Бұл егжей-тегжейлі талдауды қажет ететін әртүрлі жүктеу сипаттамаларын жасайды.

Төбенің төбесіндегі жүктеменің әдеттегі көрсеткіштеріне мыналар жатады:

• Монтаждық құрылымнан өлі жүктеме
• Күн модулінің салмағы
• Бетонды балласт блогының салмағы
• Уақытша техникалық қызмет көрсету жүктемесі
• Жел әсерінен болатын динамикалық жүктеме
• Жаңбыр суының жинақталуының әсері

Қайта жаңғырту жобаларында құрылымдық құжаттама кейде толық емес немесе ескірген. Ескі өндірістік ғимараттар бастапқы жүктеме жағдайларын өзгерткен жөндеуден өткен болуы мүмкін.

Осыған байланысты EPC командалары жиі жүргізеді:

• Жергілікті жерде құрылымдық тексерулер
• Негізгі сынама алу
• Болаттың қалыңдығын тексеру
• Бетонның беріктігін сынау
• Төбенің ауытқуын бағалау

Төмен бюджеттік жобалардағы жиі кездесетін қателік - бұл төбедегі жүктемені есептеуді нақты инженерлік тапсырманың орнына дөрекі бағалау ретінде қарастыру. Бұл жүздеген тонна балласт шатырға таралатын ауқымды қондырғыларда қауіпті болуы мүмкін.

Жел жүктемесі мен көтерілуін талдау

Желдің көтерілуі шатырға кірмейтін күн жүйелері үшін ең маңызды инженерлік қиындықтардың бірі болып табылады.

Күн массиві сыртқы қысымға ұшыраған үлкен аэродинамикалық бет сияқты әрекет етеді. Жел шатырдың модульдері арқылы қозғалғанда, көтеру күштері таңқаларлық жоғары болуы мүмкін, әсіресе шатырдың жиектері мен бұрыштарына жақын.

Сондықтан қазіргі заманғы жалпақ шатырды күн балласты монтаждау жүйесінің дизайны аэродинамикалық оңтайландыруға көп көңіл бөледі.

Кәсіби жел жүктемесін талдау әдетте мыналарды қарастырады:

• Жел жылдамдығының аймақтық деректері
• Ғимарат биіктігі
• Жер бедерінің экспозициялық категориясы
• Төбенің жиектері
• Парапет қабырғасының биіктігі
• Модульдің көлбеу бұрышы
• Массив аралығы

Жел қатты аймақтарда аэродинамикалық өнімділік нашар болса, балластқа қойылатын талаптар күрт артуы мүмкін.

Мысалы, нашар оңтайландырылған 15° көлбеу құрылымы біріктірілген жел дефлекторлары бар төмен профильді аэродинамикалық дизайнға қарағанда әлдеқайда көп балластты қажет етуі мүмкін.

Бұл тікелей әсер етеді:

• Төбенің жүктеме қысымы
• Тасымалдау құны
• Орнату жұмыстары
• Жоба экономикасы

Заманауи инженерлік деңгейдегі жүйелер салмақ қосудың орнына ауа ағынын басқару арқылы балластқа сұранысты азайтуға тырысады.

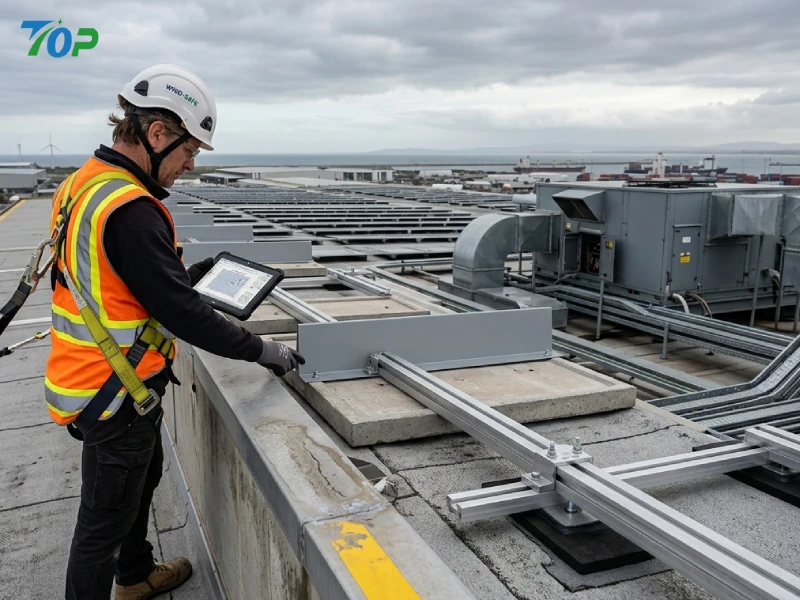

Неліктен шатырдың жиегі аймақтары қосымша назар аударуды қажет етеді

Шатырдың барлық аймақтарында желдің қысымы бірдей емес.

Шатырдың бұрыштары мен периметрі аймақтары күшті көтеру күштеріне ұшырайды, себебі ауа ағыны ғимарат шеттерінің айналасында жылдамдайды. Бұл аймақтар жиі талап етеді:

• Қосымша балласт
• Төменгі көлбеу бұрыштары
• Күшейтілген дефлекторлар
• Қатар аралығының қысқаруы

Шеткі аймақты күшейтуді елемеу - тәжірибесіз шатырдың PV жобаларында жиі кездесетін дизайн қателерінің бірі.

Тайфунға бейім жағалау аймақтарында шеткі аймақтың ақаулары массив бойынша каскадты құрылымдық зақым келтіруі мүмкін.

Балласты оңтайландыру стратегиясы

Көптеген адамдар балласт жүйелерін жай ғана «құрылым тұрақты болғанша бетон блоктарын қосады» деп есептейді. Шындығында, кәсіби балласты оңтайландыру әлдеқайда күрделі.

Шамадан тыс балласт бірнеше проблемаларды тудырады:

• Төбенің жоғары жүктемесі
• Логистикалық шығындардың жоғарылауы
• Ұзағырақ орнату уақыты
• Төбені өңдеу қиынырақ
• Құрылымдық күшейту шығындарының жоғарылауы

Жақсы жобаланған күн батареясын орнату жүйесі ең аз қажетті балласт салмағымен тұрақтылыққа қол жеткізуге бағытталған.

Бұл әдетте мыналар арқылы жүзеге асырылады:

• Аэродинамикалық артқы дефлекторлар
• Төменгі модуль көлбеу бұрыштары
• Жақсартылған ауа ағынын басқару
• Оңтайландырылған жол аралығы
• Жақсырақ құрылымдық геометрия

Соңғы жылдары Шығыс-Батыс төмен көлбеу жүйелері барған сайын танымал бола бастады, өйткені олар көбінесе балласт талаптарын азайтады, сонымен қатар шатырдың кеңістігін пайдалануды жақсартады.

Дренаж және су ағынын жоспарлау

Төбенің күн сәулесін жобалау кезінде дренажды жоспарлау кейде бағаланбайды.

Нашар орналастырылған монтаждық құрылым су ағынына кедергі келтіруі және тегіс шатырларда тоған алаңдарын құруы мүмкін.

Уақыт өте келе тұрған су тездетілуі мүмкін:

• Мембрананың қартаюы
• Төбенің ағуы
• Коррозия
• Құрылымның нашарлауы

Кәсіби төбедегі PV схемалары монтаж қатарлары арасында дұрыс дренаждық жолдарды сақтайды.

Дренажға қатысты маңызды мәселелерге мыналар жатады:

• Төбенің еңіс бағыты
• Су төгетін орын
• Толып кету жолдары
• Техникалық қызмет көрсетуге кіру жолдары
• Қоқыстардың жиналу қаупі

Жауын-шашын көп түсетін аймақтарда дренаждық аралықтар одан да маңыздырақ болады.

Кейбір EPC мердігерлері мұны жоба аяқталғаннан кейін бірнеше ай өткен соң бітеліп қалған дренаж жүйелерін тапқаннан кейін үйренді.

Термиялық кеңею және ұзақ мерзімді құрылымдық тұрақтылық

Коммерциялық шатырдың күн жүйелері қызмет ету мерзімі бойы үздіксіз термиялық циклді сезінеді.

Металл құрылымдар күндізгі жылу әсерінен кеңейеді және салқын түнде қысқарады. 20-25 жыл ішінде бұл қайталанатын қозғалыс байланыс нүктелерінде шаршау стрессін тудыруы мүмкін.

AL6005-T5 алюминийі жақсы құрылымдық тұрақтылықты ұсынады, бірақ кеңейтуді дұрыс басқару әлі де маңызды.

Кәсіби дизайн әдетте мыналарды қамтиды:

• Кеңейту саңылаулары
• Жылжымалы рельсті қосылыстар
• Басқарылатын бекіту моменті
• Иілгіш буын құрылымдары

Егер жылу қозғалысы еленбесе, ұзақ мерзімді мәселелер мыналарды қамтуы мүмкін:

• Бекіткішті босату
• Рельстің деформациясы
• Стресстік крекинг
• Модуль қысқышының орын ауыстыруы

Бұл мәселелер әдетте бірден емес, бірте-бірте дамиды, сондықтан шатырдың PV құрылымын жобалауда инженерлік тәжірибе соншалықты маңызды.

Өрт қауіпсіздігі және кабельді басқару

Коммерциялық төбедегі PV сыйымдылығы артып келе жатқандықтан, көптеген елдерде өрт қауіпсіздігі стандарттары қатаңдай түсуде.

Қазіргі заманғы балласты күн сөре жүйелері мыналарды ескеруі керек:

• Өртке кіру дәліздері
• Кабельді бағыттау қауіпсіздігі
• Жерге қосу үздіксіздігі
• Төтенше техникалық қызмет көрсетуге қол жеткізу

Төмен сапалы шатыр қондырғыларында кабельді нашар басқару таңқаларлық түрде жиі кездеседі.

Бос кабель бағыты ақыр соңында мыналарға әкелуі мүмкін:

• УК зақымдануы
• Оқшаулаудың тозуы
• Судың әсері
• Қосқыш ақаулығы

Кәсіби EPC орнатушылары әдетте кабельдік науаларды, ультракүлгін сәулелерге төзімді қысқыштарды және жоғары бағыттау жолдарын орнату жүйесінің өзіне біріктіреді.

Жоғары жел мен жағалаудағы шатырдың қиындықтары: инженерлік деңгейдегі балласт жүйелері тәуекелді қалай төмендетеді

Барлық шатырдағы күн орталары бірдей талап етілмейді.

Жағалау аймақтары мен тайфунға бейім нарықтар ішкі аз желді аймақтарға қарағанда шатырдың PV жүйелеріне әлдеқайда көп жүктеме жасайды. Бұл жобаларда монтаждау құрылымының инженерлік сапасы ерекше маңызды болады.

Бұл жерде арзан монтаждау жеткізушілері мен инженерлік бағыттағы өндірушілер арасындағы негізгі айырмашылықтар өте айқын болады.

Неліктен шатырдағы күн сәулесінде желге төзімділік соншалықты маңызды?

Жерге орнатылған күн жүйелері жүктемелерді тікелей терең іргетастарға тасымалдайды. Төбелік жүйелер басқаша жұмыс істейді.

Тегіс шатырда күн массасы сыртқы ауа ағынына толығымен әсер етеді, бұл ретте тұрақтылық үшін ең алдымен балласт салмағына және аэродинамикалық бақылауға сүйенеді.

Қатты жел жағдайында көтерілу қысымы тез көтерілуі мүмкін.

Тайфун оқиғалары қосымша қиындықтар туғызады, себебі жел бағыты динамикалық түрде өзгереді. Бұл төбедегі массивтерде келесі жағдайлар болуы мүмкін дегенді білдіреді:

• Теріс қысымның көтерілуі
• Турбулентті бүйірлік жүктеме
• Дірілдің шаршауы
• Қысымның біркелкі емес таралуы

Егер құрылымдық дизайнда аэродинамикалық оңтайландыру болмаса, балластқа қойылатын талаптар тым жоғары болады.

Аэродинамикалық жел дефлекторының дизайны

Заманауи кірмейтін шатырдың күн қондырғылары ауа ағынының әрекетін жақсарту үшін жиі артқы жел дефлекторларын пайдаланады.

Бұл дефлекторлардың мақсаты тек косметикалық емес. Олардың функциясы модульдердің астындағы турбулентті ауа ағынын азайту болып табылады.

Ауа ағынын тиісті бақылаусыз жел күн панельдері астында күшті сору әсерлерін тудырып, көтерілу күштерін күрт арттырады.

Жақсы жобаланған дефлекторлар көмектеседі:

• Артқы турбуленттілікті азайтыңыз
• Төменгі көтерілу қысымы
• Балластқа сұранысты азайту
• Құрылымдық тұрақтылықты жақсарту

Кейбір инженерлік зерттеулерде аэродинамикалық оңтайландыру балласт талаптарын 20%-дан астамға азайтты, дегенмен нақты нәтижелер жоба жағдайына байланысты өзгереді.

Төмен көлбеу бұрышты дизайн трендтері

Көптеген ескі төбедегі PV жүйелері энергия өндіруді барынша арттыру үшін салыстырмалы түрде тік еңкейту бұрыштарын пайдаланды.

Бүгінгі таңда коммерциялық шатыр дизайнының басымдықтары өзгеруде.

Көптеген өнеркәсіптік шатырлар үшін EPC мердігерлері енді:

• Төменгі көлбеу бұрыштары
• Модульдің жоғары тығыздығы
• Жел әсерінің төмендеуі
• Төмен балласт салмағы

Бұл тенденция әсіресе шығыс-батыс төбесіндегі күн схемаларында көрінеді.

Төмен көлбеу жүйелер бір модуль бойынша өндірудің ең жоғары тиімділігін сәл төмендетсе де, олар орнатудың жоғары тығыздығына мүмкіндік беру арқылы шатырдың жалпы энергия өндірісін жақсартады.

Коммерциялық жобаларда шатырдың жалпы ROI әдетте модуль деңгейіндегі теориялық тиімділікке қарағанда маңыздырақ.

Жағалау ортасындағы коррозияға төзімділік

Жағалау жобалары тағы бір үлкен қиындық тудырады: коррозия.

Тұзды ауа, әсіресе металл бекіткіштер мен нашар қорғалған болат құрамдас бөліктерінде материалдың деградациясын тездетеді.

Сондықтан шатырдың жоғары сапалы PV жүйелері жиі қолданылады:

• AL6005-T5 алюминий рельстері
• SUS304 баспайтын болаттан жасалған жабдық
• Анодталған бетті өңдеу
• Коррозияға төзімді жабындар

Төмен сортты бекіткіштер бастапқыда орнату кезінде қолайлы болып көрінуі мүмкін, бірақ ылғалды тұзды жағдайларда тезірек нашарлайды.

Қосылу нүктелерінің айналасында коррозия пайда болғаннан кейін құрылымның ұзақ мерзімді сенімділігі тез төмендейді.

Қатты жел төбесіндегі жобаларда қолданылатын нақты инженерлік шаралар

Тәжірибелі EPC мердігерлері әдетте балласт салмағына ғана сенбей, бірнеше инженерлік стратегияларды бір уақытта қолданады.

Әдеттегі күшейту тәсілдеріне мыналар жатады:

• Жақсартылған периметрлік балласт
• Қосымша жел дефлекторлары
• Модульдің қисаю бұрышы азайтылды
• Оңтайландырылған жол аралығы
• Теміржол байланыстары күшейтілді
• Жақсартылған құрылымдық бекіту

Кейбір жағалаудағы жобаларда инженерлер қысымның таралуын жақсырақ басқару үшін шатыр массивтерін бөлек аэродинамикалық аймақтарға бөледі.

Жобаға арналған инженерлік оңтайландырудың бұл түрі барған сайын маңызды бола түсуде, өйткені коммерциялық шатырдағы PV жүйелері ұлғаюды жалғастыруда.

Шығыс-Батыс пен Оңтүстікке қарайтын балласттың орналасуы: қай дизайн жақсы?

Массивтің дұрыс орналасуын таңдау шатырдың өнімділігіне, балласт сұранысына, орнату тығыздығына және жоба экономикасына үлкен әсер етеді.

Коммерциялық шатырлар үшін ең көп таралған екі әдіс:

• Оңтүстікке бағытталған көлбеу жүйелер
• Шығыс-Батыс төмен көлбеу жүйелері

Ешбір тәсіл әмбебап жағынан артық болмайды. Ең жақсы шешім жобаның басымдықтары мен шатырдың жағдайына байланысты.

Оңтүстікке қарайтын орналасудың артықшылықтары

Оңтүстікке қарайтын массивтер коммерциялық шатырдағы PV жобаларында дәстүрлі түрде басым болды, өйткені олар күн сәулесінің ең жоғары сағаттарында күн сәулесінің әсерін барынша арттырады.

Артықшылықтары мыналарды қамтиды:

• Ең жоғары генерация өнімділігі
• Күшті қысқы өндіріс өнімділігі
• Таныс инженерлік жобалау стандарттары
• Қарапайым электрлік жоспарлау

Дегенмен, оңтүстікке қарайтын жүйелер әдетте мыналарды талап етеді:

• Үлкенірек жолдар аралығы
• Жоғары көлбеу бұрыштары
• Көбірек балласт салмағы
• Желге көбірек әсер ету

Бұл шектеулер кеңістігі шектеулі коммерциялық шатырларда көбірек байқалады.

Шығыс-Батыс балластының орналасу артықшылықтары

Шығыс-Батыс жүйелері ірі коммерциялық және өнеркәсіптік шатырлар үшін танымал бола бастады.

Бұл орналасу модульдерді салыстырмалы түрде төмен көлбеу бұрыштарда бір-біріне орналастырады.

Дизайн бірнеше маңызды артықшылықтарды ұсынады:

• Төбені пайдалану жоғарырақ
• Қатар аралық көлеңкелеуді азайту
• Төменгі балласт талаптары
• Жақсартылған аэродинамикалық мінез-құлық
• Неғұрлым теңдестірілген күнделікті қуат шығысы

Қатар аралығын айтарлықтай азайтуға болатындықтан, шатырдың жалпы орнатылған сыйымдылығы жиі артады.

Логистикалық орталықтар мен зауыт шатырлары үшін бұл жалпы жоба экономикасын айтарлықтай жақсарта алады.

Коммерциялық шатырдың ROI қарастырулары

Коммуналдық ауқымдағы жерүсті күн жобаларында жеке модульдің шығысын ұлғайту көбінесе басты мақсат болып табылады.

Коммерциялық шатырлар басқаша жұмыс істейді.

C&I төбесі жобаларының көпшілігі модуль қолжетімділігінен гөрі қол жетімді шатыр аймағымен шектеледі.

Осыған байланысты EPC мердігерлері келесілерді бағалайды:

• Төбенің жалпы генерациясы
• Орнату тығыздығы
• Құрылымдық жүктеменің тиімділігі
• Өзін-өзі тұтыну сәйкестігі
• Жобаның өтелу мерзімі

Шығыс-Батыс жүйелері көбінесе осы санаттарда жақсы жұмыс істейді, әсіресе күндізгі өнеркәсіптік электр энергиясын тұтыну профильдері үшін.

Бүгінгі таңда қай макет жиі кездеседі?

Ағымдағы нарықтық тенденциялар үлкен коммерциялық шатырлар үшін шығыс-батыс балластты күн қондырғыларының қабылдануының өсуін көрсетеді.

Бұл әсіресе мыналарға қатысты:

• Қойма төбелері
• Тарату орталықтары
• Ірі өндіріс орындары
• Тегіс логистикалық қондырғылар

Айтуынша, оңтүстікке қарайтын жүйелер әлі де кең таралған болып қала береді:

• Шатырдың ауданы жеткілікті
• Ең жоғары өндіріске басымдық беріледі
• Қарды төгу маңызды
• Жергілікті электр энергиясының бағасы күндізгі генерацияны қолдайды

Сайып келгенде, шатырдың кәсіби PV дизайны әр жобаға стандартты шешімді қолданудың орнына инженерлік кезеңде екі орналасуды да бағалауы керек.

B2B сатып алушылары тексеруі тиіс сертификаттар мен материал стандарттары

Коммерциялық шатырдың PV жобаларында монтаж құрылымы үздіксіз сыртқы әсерде 20 жылдан астам жұмыс істейді деп күтілуде. Дегенмен көптеген сатып алу шешімдері ең алдымен қысқа мерзімді бағаларды салыстыру негізінде қабылданады.

Тәжірибелі EPC мердігерлері бұл әдіс кейінірек қымбатқа түсетінін біледі.

Материалдың сапасы, өндірістің тұрақтылығы және сертификаттау стандарттары мыналарға тікелей әсер етеді:

• Құрылымдық сенімділік
• Орнату тиімділігі
• Ұзақ мерзімді коррозияға төзімділік
• Техникалық қызмет көрсету жиілігі
• Жобаның кепілдік тәуекелі

Осы себепті, инженерияға бағытталған сатып алушылар әдетте негізгі баға белгілеу бағасынан әлдеқайда жоғары бағалайды.

Неліктен материал сапасы өмірлік цикл құнына тікелей әсер етеді?

Төбеге күн батареясын орнату жүйесі ультракүлгін сәулелердің әсерінен, термиялық циклде, жаңбыр суында, жел дірілінде және қоршаған ортаның ластануында үздіксіз жұмыс істейді.

Төменгі материалдар әлі де қысқа мерзімді орнату тексерулерінен өтуі мүмкін, бірақ уақыт өте келе баяу нашарлайды.

Төмен сапалы компоненттерден туындаған жалпы ұзақ мерзімді мәселелерге мыналар жатады:

• Бекіткіштің коррозиясы
• Рельстің деформациясы
• Қысқыштың жарылуы
• Байланысты босату
• Гальваникалық коррозия
• Құрылымның мерзімінен бұрын шаршауы

Төбенің коррозиясы басталғаннан кейін техникалық қызмет көрсету әлдеқайда күрделене түседі, себебі шатырға кірудің өзі еңбек және қауіпсіздік шығындарын тудырады.

Сондықтан коммерциялық шатыр жобалары тек бастапқы сатып алу үнемдеудің орнына өмірлік цикл құнына көбірек басымдық береді.

AL6005-T5 алюминий қорытпасының артықшылықтары

AL6005-T5 алюминий қорытпасы инженерлік деңгейдегі балласты күн батареяларын орнату жүйелерінде кеңінен қолданылады, себебі ол құрылымдық өнімділік пен салмақ тиімділігі арасындағы күшті тепе-теңдікті ұсынады.

Кәдімгі көміртекті болаттан жасалған құрылымдармен салыстырғанда, алюминий шатырды орнату үшін бірнеше артықшылықтар береді.

• Төменгі тасымалдау салмағы
• Төбені өңдеу оңайырақ
• Күшті коррозияға төзімділік
• Жақсы механикалық беріктік
• Сыртқы ұзақ мерзімділік

Орнатушылар үшін жеңіл құрылымдық құрамдас бөліктер де орнату жылдамдығын жақсартады және шатырды орналастыру кезінде жұмысшының шаршауын азайтады.

Тағы бір маңызды артықшылығы - коррозияға қарсы әрекет. Алюминий табиғи түрде тотықтан қорғайтын қабат құрайды, ылғалды ортада ұзақ мерзімді сыртқы тұрақтылықты жақсартуға көмектеседі.

Бұл әсіресе коррозияға ұшырау агрессивті болып табылатын жағалаудағы өнеркәсіптік жобаларда өте маңызды.

Неліктен SUS304 баспайтын болаттан жасалған бекіткіштер маңызды?

Бекіткіштер шатырдың күн жүйесіндегі ең кішкентай компоненттердің бірі болып табылады, бірақ олар сонымен бірге ең маңыздыларының бірі болып табылады.

Төмен сапалы болттар орнату кезінде бастапқыда бірдей көрінуі мүмкін, бірақ олардың ұзақ мерзімді өнімділігі айтарлықтай өзгеше болуы мүмкін.

SUS304 баспайтын болаттан жасалған жабдық әдетте қолайлы, себебі ол мыналарды қамтамасыз етеді:

• Тоттануға қарсы тамаша өнімділік
• Сыртқы жоғары төзімділік
• Тұрақты механикалық беріктік
• Төменделген техникалық қызмет көрсету қаупі

Коммерциялық шатыр жобаларында қосылым сенімділігі өте маңызды, себебі діріл, термиялық кеңею және жел жүктемесі бекіту нүктелеріне үнемі қысым жасайды.

Уақыт өте келе бекіткіштер тоттанса немесе босаса, құрылымдық тұрақтылық біртіндеп төмендейді.

Жағалаудағы қондырғылар үшін кейбір жобалар қоршаған ортаға әсер ету жағдайларына байланысты коррозияға төзімділігі жоғары материалдарға дейін жаңартылуы мүмкін.

Халықаралық коммерциялық күн жобалары үшін негізгі сертификаттар

Жаһандық EPC мердігерлері мен дистрибьюторлары монтаждау жүйесінің жеткізушілерін мақұлдамас бұрын халықаралық деңгейде мойындалған сертификаттарды талап етеді.

Бұл сертификаттар мыналарды тексеруге көмектеседі:

• Өндіріс сапасын бақылау
• Материалдық консистенциясы
• Құрылымдық қауіпсіздік стандарттары
• Сәйкестікті тексеру
• Бақылау жүйелері

Халықаралық PV жобаларында сұралатын жалпы сертификаттарға мыналар жатады:

• TUV сертификаты
• ISO9001 сапа менеджменті
• SGS материалды сынау
• CE сәйкестігі

Көптеген EPC компаниялары үшін сертификаттауды тексеру қазір жеткізуші біліктілік процедураларының стандартты бөлігі болып табылады.

Ірі коммерциялық жобаларда құжаттама сапасы баға белгілеу сияқты сатып алу шешімдеріне әсер етуі мүмкін.

Өндірістің қадағалануы неге маңыздырақ болып барады?

Үйдің төбесіндегі PV жобалары үлкенірек және техникалық талап етілетін болғандықтан, сатып алушылар өндірістің қадағалануын көбірек қалайды.

Бұған мыналар кіреді:

• Материалдар партиясының жазбалары
• Экструзия сапасын бақылау
• Беттік өңдеу құжаттамасы
• Механикалық сынақ есептері
• Бекіткіш көзін тексеру

Кәсіби өндірушілер әдетте соңғы тексерулерге сенбей, өндіріс барысында қатаң QC жүйелерін сақтайды.

Бұл әсіресе көптеген елдерде көп МВт-тық жоба құбырларын басқаратын дистрибьюторлар мен EPC мердігерлері үшін өте маңызды.

Тегіс шатырдағы балласты күн жобаларындағы жалпы қателер

Коммерциялық шатырдың күн жүйелері соңғы онжылдықта айтарлықтай жақсарды, бірақ орнату қателері әлі де жиі кездеседі, әсіресе агрессивті арзан жобаларда.

Бұл проблемалардың көпшілігін дұрыс инженерлік жоспарлау арқылы болдырмауға болады.

Шатырға жүктеменің шектерін елемеу

Ең маңызды қателіктердің бірі - төбедегі жүктеме шектеулерін бағаламау.

Балластық жүйелер бөлінген салмаққа сүйенетіндіктен, орнатушылар кейде «төбесі оны көтере алады» деп есептейді.

Бұл кәсіби инженерлік тәсіл емес.

Шамадан тыс жүктелу қаупі келесі жағдайларда маңыздырақ болады:

• Ғимараттар ескі
• Құрылымдық сызбалар толық емес
• Бұрынғы шатырдың модификациялары бар
• Су тоғандары қазірдің өзінде пайда болды

Кейбір қайта жаңғырту жобаларында монтажды жоспарлау аяқталғаннан кейін шамадан тыс балласты тиеу қымбат құрылымды күшейтуді қажет етті.

Жел аймағын қате есептеу

Желді жүктеу қателері бүкіл әлем бойынша шатырдың күн құрылымының бұзылуының ең көп таралған себептерінің бірі болып қала береді.

Орнатушылар жиі проблемалар туындайды:

• Жалпы балласты есептеулерін пайдаланыңыз
• Төбенің жиегін көтеру аймақтарын елемеңіз
• Жергілікті жел әсерін жете бағалаңыз
• Аэродинамикалық дизайнды оңтайландыру мүмкін болмады

Тайфунға бейім аймақтарда тіпті салыстырмалы түрде кішігірім жобалық қате есептеулер өте үлкен көтерілу күшінің айырмашылығын тудыруы мүмкін.

Кәсіби төбедегі PV инженериясы әрқашан алдыңғы қондырғылардан көшірілген болжамдардың орнына жобаға тән жел талдауын қолдануы керек.

Төбедегі дренаждық жүйелерді блоктау

Дренаждың бітелуі тағы бір таңқаларлық кең таралған мәселе.

Нашар жоспарланған монтаждау схемалары мыналарға кедергі келтіруі мүмкін:

• Дренаждық жолдар
• Толып кету жүйелері
• Техникалық қызмет көрсетуге кіру жолдары

Бұл, сайып келгенде, құрылымның айналасында тұрақты судың жиналуын тудыруы мүмкін.

Ұзақ мерзімді көлбеу тездетуі мүмкін:

• Шатыр мембранасының қартаюы
• Ағып кетудің дамуы
• Коррозия
• Құрылымның нашарлауы

Кәсіби EPC топтары, әдетте, орналасу дизайнын аяқтамас бұрын, шатырдағы дренаждың әрекетін тексереді.

Төмен сапалы бекіткіштерді пайдалану

Бекіткіштердің сапасына қатысты мәселелер әдетте орнатудан кейін бірден пайда болмайды.

Оның орнына, сәтсіздіктер бірнеше жыл бойы бірте-бірте дамиды:

• Коррозия
• Термиялық велосипедпен жүру
• Жел дірілі
• Ылғалдың әсері

Нашар жабдық бастапқыда сатып алу құнын сәл төмендетуі мүмкін, бірақ ұзақ мерзімді техникалық қызмет көрсету шығындары сол үнемдеуден тез асып кетуі мүмкін.

Инженерлік деңгейдегі шатырдың PV жүйелері үшін бекіткіштің сапасы ешқашан екінші мәселе ретінде қарастырылмауы керек.

Кабельді басқаруды нашар жоспарлау

Кабельді басқару сапасы шатырдың ұзақ мерзімді сенімділігіне қатты әсер етеді.

Нашар бағыттау кабельдерді мыналарға әкелуі мүмкін:

• Тұрақты су
• Ультракүлгін сәулелену
• Механикалық абразия
• Өткір металл жиектер
• Жануарлардың араласуы

Кәсіби қондырғылар әдетте біріктіреді:

• Жоғары кабельді бағыттау
• Ультракүлгін сәулелерге төзімді клиптер
• Арнайы кабельдік науалар
• Техникалық қызмет көрсетуге кіру жолдарын тазалаңыз

Жақсы ұйымдастырылған төбедегі кабельді басқару болашақта тексеру тиімділігін арттырады.

Оңтайландырылған балласты монтаждау дизайнымен EPC мердігерлері жоба құнын қалай азайта алады

Жоба құнын төмендету әрқашан ең арзан орнату жүйесін сатып алуды білдірмейді.

Коммерциялық шатырдың күн батареясында инженерлік оңтайландыру көбінесе сатып алудың төмен бағасына қарағанда ұзақ мерзімді үнемдеуге әкеледі.

МВт-қа орнату уақытын қысқарту

Орнату жылдамдығы EPC табыстылығына тікелей әсер етеді.

Жақсы жобаланған жалпақ шатырды күн балласты орнату жүйесі төмендетеді:

• Шатырды дайындау жұмыстары
• Орнату күрделілігі
• Су өткізбейтін өңдеу процедуралары
• Еңбекке қойылатын талаптар

Алдын ала құрастырылған құрылымдық құрамдас бөліктер, әсіресе қойма төбесіндегі үлкен жобаларда орналастыру тиімділігін арттырады.

Көп МВт-тық коммерциялық қондырғылар үшін тіпті қарапайым орнату тиімділігін арттыру айтарлықтай еңбекті үнемдеуге мүмкіндік береді.

Гидроизоляцияны жөндеуге кететін төмен шығындар

Шатырдың ағып кетуіне қатысты даулар тек қаржылық ғана емес, сонымен қатар операциялық тұрғыдан да қымбатқа түседі.

Сатудан кейінгі су өткізбейтін ақауларды жою мыналарды қамтуы мүмкін:

• Сайтты қосымша тексерулер
• Төбенің мембранасын жөндеу
• Операциялық үзіліс
• Тұтынушы қатынастарының бұзылуы

Енгізбейтін балласт жүйелері бұл ұзақ мерзімді міндеттемелерді айтарлықтай азайтуға көмектеседі.

Жеңілдетілген логистика және контейнерлерді тиеу

Заманауи шатырдағы PV жобалары логистикалық тиімділікке көбірек назар аударады.

Оңтайландырылған құрылымдық дизайн мыналарды азайтуы мүмкін:

• Жеткізу көлемі
• Контейнер қоқыс алаңы
• Материалды өңдеудің қиындығы
• Орнында сұрыптау уақыты

Халықаралық жөнелтілімдерді басқаратын жаһандық EPC мердігерлері үшін логистикалық оңтайландыру жобаның жалпы құнын бақылауға тікелей әсер етеді.

Стандартталған құрамдастардың тізімдемесі

Дистрибьюторлар мен EPC компаниялары құрамдас бөліктерінің үйлесімділігі жоғары жүйелерді қалайды, өйткені стандартталған түгендеу операциялық күрделілікті төмендетеді.

Бірнеше шатыр жобаларында әмбебап қысқыштарды, рельстерді және құрылымдық керек-жарақтарды пайдалану мыналарды жеңілдетуге көмектеседі:

• Қойманы басқару
• Қосалқы бөлшектерді жинақтау
• Орнатушыны оқыту
• Болашақ техникалық қолдау көрсету

Бұл модульдік балласты орнату жүйелерінің кең ауқымды коммерциялық орналастыруда танымал болуының бір себебі.

Сенімді балласт күн қондырғысын өндірушіні қалай таңдауға болады

Күн батареяларын орнатудың барлық жеткізушілері бірдей инженерлік деңгейде жұмыс істемейді.

Кейбір өндірушілер негізінен баға бойынша бәсекелеседі, ал басқалары ұзақ мерзімді құрылымдық сенімділікке және EPC жобасын қолдауға назар аударады.

Коммерциялық шатыр жобалары үшін айырмашылық өте маңызды болады.

Инженерлік мүмкіндікті бағалау

Кәсіби монтаждау өндірушісі өнімнің негізгі сызбаларынан көбірек қамтамасыз етуі керек.

Инженерлік қолдау мүмкіндіктері мыналарды қамтуы мүмкін:

• Жел жүктемесін есептеу
• Құрылымдық талдау есептері
• Жобаға тән балласты оңтайландыру
• CAD орналасу сызбалары
• BIM үйлесімділігі
• Дренажды жоспарлау бойынша ұсыныстар

Күшті инженерлік қолдау көбінесе жобалау және орнату кезеңдерінде жоба тәуекелін айтарлықтай төмендетеді.

Өндіріс сапасын бағалау

Өндірістің тұрақтылығы орнату сапасына тікелей әсер етеді.

Нашар экструзия дәлдігі немесе саңылаулардың дұрыс емес орналасуы мыналарды тудыруы мүмкін:

• Орнату кешігулері
• Теңестіру мәселелері
• Бекіткіштің кернеу проблемалары
• Өрісті өзгерту талаптары

Кәсіби өндірушілер әдетте мыналарды сақтайды:

• Экструзияға қатаң төзімділік
• Беттік өңдеуді тексеру
• Бекіткіш сапасын тексеру
• Материалды бақылау жүйелері

Жеткізу тізбегінің сенімділігі

Жеткізу сенімділігі коммерциялық шатырдағы күн батареяларында маңызды.

Құрылыс кестелері көбінесе мыналармен тығыз келісіледі:

• Модульді жеткізу
• Инверторды орнату
• Электрлік қосалқы мердігерлер
• Төбеге шығатын терезелер

Орнату құрылымын кешіктіріп жеткізу бүкіл EPC кестесіне әсер етуі мүмкін.

Осыған байланысты көптеген халықаралық сатып алушылар қазір бағалайды:

• Өндірістік қуат
• Жеткізу уақытының тұрақтылығы
• Экспорт тәжірибесі
• Қаптама стандарттары
• Контейнерді жүктеуді оңтайландыру

Неліктен EPC мердігерлері бір терезе жеткізушілерін қалайды?

Жеке инженерлік фирмаларды, өндірушілерді және логистикалық провайдерлерді басқару коммуникацияның күрделілігін арттырады.

Бір терезеден күн батареясын орнату жеткізушілері мыналарды жеңілдетуге көмектеседі:

• Техникалық байланыс
• Инженерлік түзетулер
• Сатып алуды үйлестіру
• Жеткізу менеджменті
• Сатудан кейінгі қолдау

Жылдам қозғалатын коммерциялық шатыр жобалары үшін біріктірілген қолдау орындау тиімділігін айтарлықтай жақсарта алады.

Неліктен жаһандық EPC мердігерлері TopFence күн монтаждау жүйелерін таңдайды?

Шатырдағы PV жобалары ұлғайған сайын және техникалық тұрғыдан талап етілетін болғандықтан, EPC мердігерлері инженерлік мүмкіндіктерді тұрақты өндіріс сапасымен біріктіретін жеткізушілерді көбірек таңдайды.

TopFence таза теориялық құрылымдық үлгілерден гөрі нақты орнату жағдайларына арналған коммерциялық және өнеркәсіптік фотоэлектрлік монтаждау жүйелеріне назар аударады.

Инженерлік-бағдарланған өнімді әзірлеу

Заманауи шатырдың жобалары стандартты монтаждау жабдықтарын қажет етеді.

TopFence балласты күн батареяларын орнату жүйелері мыналарға назар аудара отырып әзірленген:

• Орнату тиімділігі
• Желге төзімділікті оңтайландыру
• Су өткізбейтін шатырды қорғау
• Құрылымдық тұрақтылық
• Ұзақ мерзімді сыртқы төзімділік

Компания жоба қауіпсіздігін сақтай отырып, қажетсіз балласт сұранысын азайтуға көмектесу үшін аэродинамикалық өнімділікті үздіксіз оңтайландырады.

Жоғары сапалы материал стандарттары

TopFence жүйелері әдетте мыналарды пайдаланады:

• AL6005-T5 алюминий қорытпасы
• SUS304 баспайтын болаттан жасалған бекіткіштер
• Коррозияға төзімді бетті өңдеу
• Қатаң сапаны бақылау процедуралары

Бұл материал стандарттары жағалаудағы өнеркәсіптік аймақтарды қоса алғанда, төбедегі талап етілетін орталарда ұзақ мерзімді сенімділікті жақсартуға көмектеседі.

Теңшелген құрылымдық инженерлік қолдау

Коммерциялық шатыр жобалары бірдей шарттарды сирек орындайды.

TopFence жобаға бағытталған инженерлік көмек көрсетеді, соның ішінде:

• Балласты оңтайландыруды талдау
• Жел жүктемесін есептеу
• АЖЖ құрылымдық макеттері
• Контейнерді тиеуді жоспарлау
• Орнату бойынша ұсыныстар

Бұл қолдау EPC мердігерлеріне орнатудың белгісіздігін азайта отырып, жоба тиімділігін арттыруға көмектеседі.

EPC және дистрибьюторлар үшін жаһандық жеткізу мүмкіндігі

Дистрибьюторлар мен ірі EPC мердігерлері үшін жеткізу тұрақтылығы өте маңызды.

TopFence мыналарды қолдайды:

• Жаппай коммерциялық тапсырыстар
• OEM/ODM ынтымақтастығы
• Халықаралық жобаны жеткізу
• Оңтайландырылған орау шешімдері
• Төбенің төбесін орналастыруға кең ауқымды қолдау

Коммерциялық шатырдың күн энергиясы жаһандық ауқымда кеңейіп жатқандықтан, жобаның ұзақ мерзімді табысы үшін инженерлік мақсатқа бағытталған монтаждау шешімдерінің маңыздылығы артып келеді.

Жиі қойылатын сұрақтар — Тегіс төбеге күн балласты орнату жүйелері

1-тоқсан. Күн батареяларын тегіс шатырға бұрғылаусыз орнатуға бола ма?

Иә. Тегіс шатырдың күн балластын орнату жүйесі фотоэлектрлік модульдерді шатырдың мембранасына енбей орнатуға мүмкіндік береді. Құрылым анкерлік болттардың орнына балласт салмағы мен аэродинамикалық тұрақтылықты пайдаланады.

Q2. Әдетте қанша балласт салмағы қажет?

Балласт талаптары жел жылдамдығына, ғимарат биіктігіне, шатырдың экспозициясына, еңіс бұрышына және жергілікті инженерлік стандарттарға байланысты өзгереді. Әрбір жоба үшін кәсіби құрылымдық есептеулер қажет, өйткені шатырдың шарттары айтарлықтай ерекшеленеді.

3-тоқсан. Тайфун аймақтарында балласты орнату жүйелері қауіпсіз бе?

Инженерлік деңгейдегі балласт жүйелері дұрыс жобаланған кезде қатты жел аймақтарында қауіпсіз жұмыс істей алады. Тайфунға бейім аймақтарда жел туннельдерін оңтайландыру, аэродинамикалық дефлекторлар, жиек аймағын күшейту және дұрыс балласты есептеулер маңызды.

4-тоқсан. Балластық жүйелер шатырдың мембраналарына зиян келтіре ме?

Дұрыс жобаланған жүйелер тікелей қысым мен үйкелістің зақымдануын азайту үшін қорғаныс EPDM резеңке төсемдерін пайдаланады. Енгізетін жүйелермен салыстырғанда, балласт құрылымдары әдетте әлдеқайда төмен гидрооқшаулағыш тәуекелді қамтамасыз етеді.

Қандай шатыр түрлері балласты күн монтаждау жүйелеріне сәйкес келеді?

Балласты жүйелері әдетте келесі жағдайларда қолданылады:

• Бетонды тегіс шатырлар
• TPO мембраналық төбелері
• ПВХ шатырлары
• EPDM шатырлары
• Битумды тегіс шатырлар

Дегенмен, орнату алдында әрқашан құрылымдық жүктемені бағалау қажет.

Шығыс-Батыс макеттері неге танымал бола бастады?

Шығыс-Батыс орналасулары шатырды пайдалануды жақсартады, қатар аралығын азайтады және көбінесе балластқа сұранысты төмендетеді. Көптеген коммерциялық шатырлар үшін олар жалпы энергия тығыздығын және жобаның жақсартылған ROI-ін қамтамасыз етеді.

Қорытынды

Коммерциялық шатырдың күн энергетикасы индустриясы тез дамып келеді және онымен бірге орнату жүйесінің күтулері де өзгереді.

Бүгінгі күні жалпақ шатырды күн балласты орнату жүйесі енді «бұрғылаусыз балама» ретінде қарастырылмайды. Ол мыналарға бағытталған кешенді инженерлік шешімге айналды:

• Су өткізбейтін шатырды қорғау
• Орнату тиімділігі
• Желге төзімділікті оңтайландыру
• Ұзақ мерзімді құрылымдық сенімділік
• Өмірлік цикл құнының төмендеуі

EPC мердігерлері үшін дұрыс балласттық күн сөре жүйесін таңдау құрылыс тиімділігін және тұтынушылардың қанағаттануын арттыра отырып, жоба тәуекелін айтарлықтай азайтады.

Дистрибьюторлар мен коммерциялық ғимарат иелері үшін инженерлік деңгейдегі монтаждау жүйелері толық PV жобасының өмірлік циклі ішінде ұзақ мерзімді жұмыс тұрақтылығын және төмен техникалық қызмет көрсету әсерін қамтамасыз етеді.

Үйдің төбесінде күн энергиясын қолдану бүкіл әлем бойынша зауыттарда, қоймаларда, логистикалық орталықтарда және өнеркәсіптік нысандарда кеңейіп жатқандықтан, кәсіби түрде құрастырылған енбейтін орнату жүйелері коммерциялық фотоэлектрлік инфрақұрылымда маңызды рөл атқаратын болады.

Келесі шатырдағы PV жобасына инженерлік деңгейдегі балласты күнді орнату шешімі қажет пе?

TopFence жаһандық EPC мердігерлері, дистрибьюторлары және коммерциялық PV әзірлеушілері үшін шатырға кірмейтін күн батареясын орнату шешімдерін ұсынады.

Қолдау қызметтеріне мыналар кіреді:

• Жобаға тән балласты оңтайландыру
• Жел жүктемесін есептеуді қолдау
• CAD орналасу сызбалары
• OEM/ODM өндірісі
• Контейнерді жүктеуді оңтайландыру
• Жаһандық логистикалық үйлестіру
• Инженерлік-техникалық кеңес

Қойма төбесін орнатуды, өнеркәсіптік зауыттық күн жобасын немесе кең ауқымды коммерциялық PV-ны орналастыруды жоспарлап отырсыз ба, сенімді инженерлік серіктесті таңдау жобаның ұзақ мерзімді өнімділігін айтарлықтай өзгерте алады.
