Күн кабельдік науасы PV кабелінің ақауларын және техникалық қызмет көрсету шығындарын қалай азайта алады?

Аннотация

Кабель мәселелері күн жобаларында үнсіз қымбатқа түсетін ең көп таралған «кішігірім мәселелердің» бірі болып табылады: өткір жиектерден оқшаулаудың тозуы, ультракүлгін қартаю, судың түсуі, кеміргіштер, тексеруден өтпейтін бос маршруттар және қарапайым қызмет көрсету қоңырауын жұмыс орнында сағаттарға айналдыратын ретсіз қайта құру. Жақсы жобаланғанКүн кабельдік науасыЖүйе өткізгіштерді қорғау, маршруттарды ұйымдастыру, жылудың таралуын жақсарту және тексеру мен техникалық қызмет көрсетуді болжамды ету арқылы осы ауырсыну нүктелерін шешеді. Бұл нұсқаулық әдетте ақаулардың қай жерде басталатынын, ортаңызға дұрыс науаның түрі мен материалын қалай таңдау керектігін, науаларды қалай дұрыс өлшемге және қолдауға болатынын және тапсыру алдында нені тексеру керектігін түсіндіреді, осылайша сіздің PV қондырғыңыз таза, қауіпсіз және аз тосынсыйлармен жұмыс істейді.

Мазмұны

• Күн кабельдері нақты сайттарда қандай мәселелерге тап болады?
• Неліктен күн кабелі жүйесі ойынды өзгертеді?
• Қандай науа түрі сіздің орналасуыңызға және тәуекел профиліне сәйкес келеді?
• Сіздің ортаңыз үшін қандай материалды таңдауыңыз керек?
• Күн кабелінің науасын қалай дұрыс өлшемге және бағыттауға болады?
• Орнатудың қандай мәліметтері кейінірек кері қоңырауларға жол бермейді?
• Іске қосу алдында нені тексеру керек?
• Жиі қойылатын сұрақтар
• Келесі қадам

Контур

• PV өрістерінде және шатырларда кәдімгі кабель ақаулары
• Қалай аКүн кабельдік науасықорғауды, ұйымдастыруды және қызмет көрсетуді жақсартады

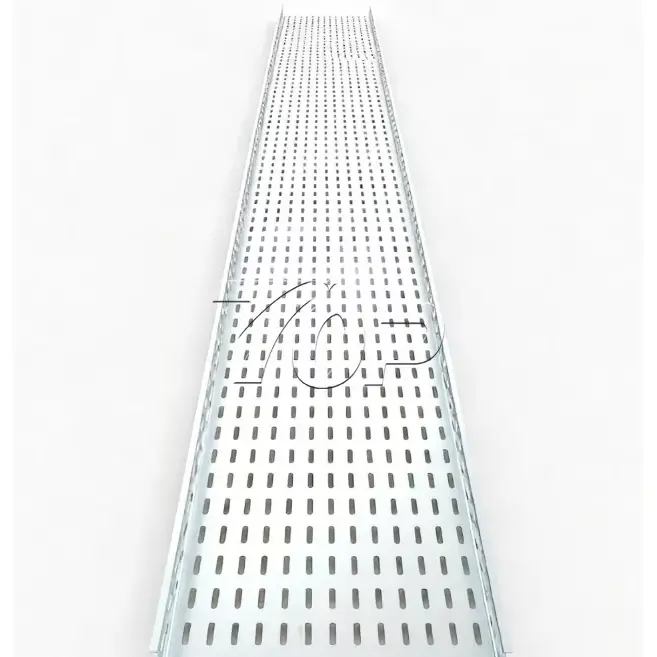

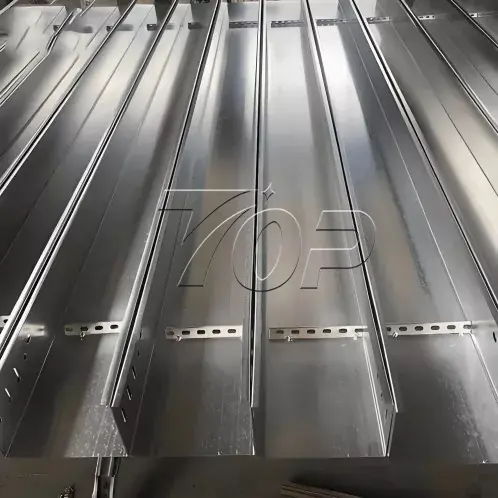

• Науа түрін таңдау: баспалдақ, перфорацияланған, торлы тор, түбі тұтас (практикалық қолдану жағдайларымен)
• Коррозияға, ультракүлгін сәулелерге, жағалаудағы тұздарға және өнеркәсіптік ластаушыларға арналған материалды таңдау
• Науа өлшемдері, толтыру, иілу радиусы, бөлу және жылулық ескерулер
• Орнатуды тексеру және іске қосуды тексеру
• Сатып алушылар, EPC және O&M топтары үшін жиі қойылатын сұрақтар

Күн кабельдері нақты сайттарда қандай мәселелерге тап болады?

PV иелерінің көпшілігі кабельді басқаруды «төмен құрастыруды» мақсат етпейді — кабельдер жүйе масштабы ретінде жай ғана көбейеді. Бас ауруы әдетте кейінірек, O&M топтары орнату жылдам, бірақ күту қиын болатын маршрутты мұраға алған кезде пайда болады. Міне, қайта-қайта пайда болатын сәтсіздік үлгілері:

• Оқшаулаудың тозуы және жиектерінің зақымдануы: Кедір-бұдыр беттерге, металл жиектерге немесе нашар өңделген кесулерге төселген кабельдер баяу тозып кетеді.
• Ультракүлгін сәуле және температура циклі: Күннің әсері және күнделікті термиялық кеңею қартаюды тездетеді және нашар қолдау көрсетілетін жүгірістерді босатады.
• Судың түсуі және жиналуы: Төмен дақтар мен салбыраған құбырлар ылғалды ұстап қалуы мүмкін; шатырлар мен сыртқы кабель жолдары жиі желмен басқарылатын жаңбырды көреді.
• Кеміргіштер мен құстар: Ашық кабель ілмектері және «оңай қол жетімділік» бағыты шайнауға және ұя салуға шақырады.
• Бақыланбайтын кабель байламдары: Тығыз, біркелкі емес байламдар қызып кетуі мүмкін, ақауларды жоюды қиындатады және кейінгі кеңейтімдер үшін ретсіз қондырмалар жасайды.
• Тексеру және сәйкестік мәселелері: Тұрақты емес қолдау аралығы, нашар жерге қосу/байланыс үздіксіздігі және қуат пен басқару сымдары арасындағы анық емес бөлу сайтты тексеруде сәтсіздікке ұшырауы мүмкін.
• Баяу қызмет көрсету қоңыраулары: Кабельдер таңбаланбаған немесе реттелмеген кезде, қарапайым ауыстыру бақылау жаттығуына айналады.

A Күн кабельдік науасыбұл жай ғана «кабельдерді ұстауға арналған металл» емес — бұл жүйенің оқуға болатын және жылдар бойы қауіпсіз болуы үшін кабель жолдарын стандарттау тәсілі.

Неліктен күн кабелі жүйесі ойынды өзгертеді?

Кабельдік науалар жиі орнату кезінде жылдамдық үшін таңдалады, бірақ олардың үлкен мәні ұзақ мерзімді тұрақтылық болып табылады. Науа жүйесі дұрыс таңдалып, орнатылса, ол сізге төрт практикалық жолмен көмектеседі:

• Қорғау: Науалар кабельдерді өткір жиектерден сақтайды, бос ілулі аралықты азайтады және экспозиция жоғары жерлерде қақпақтарды немесе қорғаныстарды орнатуға мүмкіндік береді.
• Тапсырыс беру: Таза бағыттау шатасуды азайтады, кездейсоқ қиылысулардың алдын алады және таңбалау мен топтастыруды оңай етеді.
• Жылуды басқару: Ашық науа құрылымдары (баспалдақ және тор сияқты) көптеген сценарийлерде тығыз оралған құбырға қарағанда жылуды жақсы тарата алады.
• Қызмет көрсету мүмкіндігі: Тізбектерді қосу, жұмыстарды ауыстыру немесе ақауларды оқшаулау жылдамырақ болады, себебі жол анықталған және қол жетімді.

Үлкен шатырлар, автотұрақтар және жерге орнатылатын массивтер үшін аКүн кабельдік науасысонымен қатар қайталанатын шеберлікті жасайды — яғни әрбір жол, блок немесе инвертор аймағы бірдей стандартты ұстана алады. Бұл жүйелілік тексеру кезінде күтпеген жағдайларды азайтады және жөндеу кезінде тоқтау уақытын азайтады.

Қандай науа түрі сіздің орналасуыңызға және тәуекел профиліне сәйкес келеді?

Барлық науалар бірдей әрекет етпейді. «Ең жақсы» опция қоршаған ортаға (жағалау, өнеркәсіптік, шатыр), кабель санына және өзгерістер мен кеңейтулерді қаншалықты жиі күтетініңізге байланысты.

Қарапайым ереже: кабель жолын жасайтын науаны таңдаңызболжауға болатын. Жиі өзгертулерді күтсеңіз, қол жеткізуге және кеңейтуге оңай түрін таңдаңыз. Егер әсер ету және физикалық зақым сіздің ең үлкен қауіптеріңіз болса, қорғаныс пен үйлесімді қақпақтарға басымдық беріңіз.

Сіздің ортаңыз үшін қандай материалды таңдауыңыз керек?

Материалды таңдау - бұл көптеген «тапсыру кезінде жақсы көрінді» жобалар кейінірек жазаланады. Коррозия рұқсат сұрамайды, әсіресе жағалаудағы учаскелерде, химиялық парктерде немесе агрессивті ағыны бар шатырларда. Төменде практикалық таңдау нұсқаулығы берілген:

Егер сіздің сайтыңызда бірнеше микроорталар болса (мысалы: ашық жағалау ауасы және жабық ішкі дәліздер), сіз барлық жерде артық шығындаудың орнына әртүрлі материалдарды аймақтар бойынша көрсете аласыз. Бұл жерде тәжірибелі жеткізуші әсер ету қаупін картаға түсіруге және теңдестірілген материалдар тізімін ұсына алады.

Көптеген жоба командалары жұмыс істейдіXiamen Topfencesolar Co., Ltd. олар дәйекті науа құрамдастарын, сәйкес келетін керек-жарақтарды және PV орналасулары үшін масштабталатын жабдықты қажет еткенде, әсіресе стандартталған маршруттау және сенімді аппараттық үйлесімділік науаның өзі сияқты маңызды болғанда.

Күн кабелінің науасын қалай дұрыс өлшемге және бағыттауға болады?

A Күн кабельдік науасыжүйе кейіннен ойластырылған нәрсе емес, инфрақұрылымдық тірек ретінде жасалған кезде жақсы жұмыс істейді. Міне, болашақ кедергілердің алдын алатын өлшемдер мен бағыттау негіздері:

• Өсуді жоспарлаңыз: Қосымша жолдар, бақылау желілері немесе болашақ инверторды жаңарту үшін нақты кеңістік қалдырыңыз. Үлкен өлшемді науалар қайта өңдеуге қарағанда арзанырақ.
• Иілу радиусын сақтаңыз: Өткелдерді тегіс ұстаңыз және шынтақтар мен таяқшалар үшін тиісті фитингтерді пайдаланыңыз — тығыз бұрылыстар кернеуді оқшаулайды және тартуды қиындатады.
• Бөліну керек нәрсені бөліңіз: Жоба ережелері мен жабдық қажеттіліктері талап ететін жерлерде қуат пен сезімтал байланыс/басқару сымдарын тиісті түрде бөліңіз.
• Басқару кабелін толтыру: Толтырылған науалар қызып, лас болып қалады және ақаулықтарды жою мүмкін емес дерлік. Біркелкі жинақтауды және аралықты сақтаңыз.
• Қолдау аралық: Дұрыс тірек аралықтары салбырап қалуды, су ұстағыштарды және діріл тозуын болдырмайды. Науа түрі мен жүктемесі бойынша аралықты стандарттаңыз.
• Ашық ауада дренажды ойлау: «төмен нүктелерден» аулақ болыңыз және судың шығуын жоспарлаңыз. Ашық аймақтарда жабындарды ауа-райының тәртібін ескере отырып таңдау керек.

Ауырған жеріңіз оқшаулаудың қайталанатын ақаулары немесе жұмбақ үзіліссіз дабылдар болса, мыналарды мұқият қараңыз: (1) қолдау көрсетілмейтін ұзын аралықтар, (2) өткір ауысулар және (3) комбайн қораптары мен инвертор жазбаларының жанындағы толып кеткен дроссель нүктелері. Тазалау науа жолы үшеуін де түзетеді.

Орнатудың қандай мәліметтері кейінірек кері қоңырауларға жол бермейді?

Кішкентай бөлшектерді өткізіп жіберсе, тіпті дұрыс науаның жұмысы төмен болуы мүмкін. Үздік орнатушылар кабельдік науаның жұмысын әрлеу жұмыстары сияқты қарастырады, өйткені бұл жүйенің жылдар бойы «тыныш» болып қалуын анықтайды. Мына бақылау тізімін пайдаланыңыз:

• Кесілген жиектерді тазалаңыз және қорғаңызбіртіндеп тозудың алдын алу үшін.
• Үйлесімді фитингтер мен қосқыштарды пайдаланыңызсондықтан буындар термиялық циклде тура және тұрақты болып қалады.
• Байланыс және үздіксіздік: науа бөліктерінде, әсіресе компенсаторлар мен өткелдерде электрлік байланыстың біркелкі болуын қамтамасыз етіңіз.
• Логикалық түрде белгілеңіз: жапсырма науа аймақтары, жолдар және негізгі бөлімше нүктелері, сондықтан ақауларды жою детектив жұмысына айналмайды.
• Қауіпсіз және тыныш бағытта жүріңіз: оқшаулауды тістейтін тым тығыз байлаулардан аулақ болыңыз; кабель жолдарын ұқыпты және оқылатын етіп ұстаңыз.
• Әлсіз аймақтарды қорғаңыз: жүру жолдарына, шатырдың жиектеріне, кеміргіштерге бейім периметрлерге және жабдықтың кіреберістеріне қақпақтарды/қорғауларды қосыңыз.

Егер сіз жөндеу және жөндеу сағаттарын қысқартқыңыз келсе, бұл маңызды: науа бағытын бір қарағанда оқылатын етіп жасаңыз. ҰқыптыКүн кабельдік науасыдәліз техникалық қызмет көрсету кезінде «екінші» ақауларды тудыратын адам қатесін азайтады.

Іске қосу алдында нені тексеру керек?

Іске қосу тек электрлік сынақтар туралы ғана емес, сонымен қатар физикалық жүйенің тез бұзылмайтынын тексеруге де қатысты. Берер алдында мыналарды растаңыз:

• Керек-жарақтар науа жүйесіне сәйкес келеді(фитингтер, қақпақтар, редукторлар, қысқыштар) импровизацияланған алмастыруларсыз.
• Өткір байланыс нүктелері жоқкабельдер металл жиектерге немесе жабдыққа тиетін жерде.
• Тұрақты қолдау және теңестіру— көрінетін салбыраған, бұралған немесе «қалқымалы» бөліктер жоқ.
• Қоршауларға өтулерді тазалаңызкіруді дұрыс қорғау, кернеуді азайту және кабельді ұқыпты басқару.
• Аймақтық құжаттамасондықтан болашақ командалар ненің қайда жүретінін болжамсыз біледі.

Бұл тексерулер қарапайым, бірақ олар ең қымбат мәселенің алдын алады: ауа-райының және жүктеме циклдерінің айларынан кейін ғана пайда болатын.

Жиі қойылатын сұрақтар

С: Күн кабельдік науасын құбырдағы барлығын жүргізуден гөрі не жақсырақ етеді?

A:Өткізгіш арнайы қорғаныс қажеттіліктері үшін тамаша болуы мүмкін, бірақ үлкен PV жүйелері жиі тексеруге, кеңейтуге және күтуге оңай науа жолдарынан пайда көреді. Науалар бағдарларды көрінетін және реттелген етіп сақтайды, бұл ақауларды жою уақытын қысқартады және ретсіз қайта жаңартулардың алдын алады.

С: Ашық күн қондырғылары үшін әдетте қай науаның түрі жақсы?

A:Баспалдақ науалары ұзақ сыртқы дәліздер үшін кең таралған, өйткені олар күшті және желдетіледі. Перфорацияланған науалар жиі кішірек кабельдерге үздіксіз қолдау қажет болғанда таңдалады. «Ең жақсы» әсерге, кабель санына және қорғаныс қажеттіліктеріне байланысты.

С: Жағалау жобаларындағы коррозия проблемаларын қалай болдырмауға болады?

A:Тұз әсеріне сәйкес келетін материалдар мен әрлеуді таңдаңыз (көбінесе ең қатал аймақтарда тот баспайтын болат немесе тиісті аппараттық үйлесімділігі бар мұқият белгіленген алюминий/мырышталған жүйелер). Сондай-ақ гальваникалық коррозияны жеделдететін сәйкес келмейтін металдардан аулақ болыңыз.

С: Күн кабельдік науасы кеміргіштердің зақымдалуына көмектесе ала ма?

A:Иә— бос кабель ілмектерін жою және осал аймақтарда қақпақтарды немесе қорғалған бағыттауды қосу арқылы. Физикалық жолды бақылау кеміргіштердің кіруін азайтудың ең тиімді әдістерінің бірі болып табылады.

С: Болашақ кабель ақауларын тудыратын ең көп кездесетін орнату қателері қандай?

A:Кесілген жерлердегі өткір жиектер, сәйкес келмейтін тірек аралықтары, жабдық кіретін жерлерге шамадан тыс толтырылған кабель және буындардағы нашар байланыс/үздіксіздік. Бұл мәселелер кейінірек үзік-үзік ақаулар немесе көрінетін оқшаулау тозуы ретінде пайда болады.

С: Болашақта кеңейту үшін науа жүйесін «үлкен» ету қымбат па?

A:Әдетте бұл кейінірек бағытты өзгертуге қарағанда арзанырақ. Өсуге арналған қарапайым жәрдемақы кеңейтулер немесе бақылау жаңартулары орын алған кезде үзіліссіз жаңартуларды, қайта жұмыс күшін және күтпеген тоқтап қалуды болдырмайды.

Келесі қадам

Ағымдағы PV сайтыңыз беймаза маршруттаумен, ақаулықтарды баяу жоюмен немесе қайталанатын оқшаулау мәселелерімен күресіп жатса, жолды жаңарту көбінесе тыныш жұмыстардың ең жылдам жолы болып табылады. Дұрыс таңдалғанКүн кабельдік науасыжүйе ақауларды азайтады, техникалық қызмет көрсетуді жылдамдатады және хаотикалық емес кеңейтімдерді таза ұстай алады.

Шамадан тыс сатып алусыз ортаңызға, орналасуға және кабель көлеміне сәйкес келетін науа конфигурациясын қалайсыз ба? Қол жеткізіңізXiamen Topfencesolar Co., Ltd.— торап шарттарын және негізгі маршрут жоспарын бөлісіңіз, біз сізге орнату мен техникалық қызмет көрсетуді жеңілдететін практикалық науа түрлерін, материалдар мен керек-жарақтарды таңдауға көмектесеміз. Көшуге дайынсыз ба?Бізбен хабарласыңыжобаңызды талқылау және арнайы ұсыныс алу.
